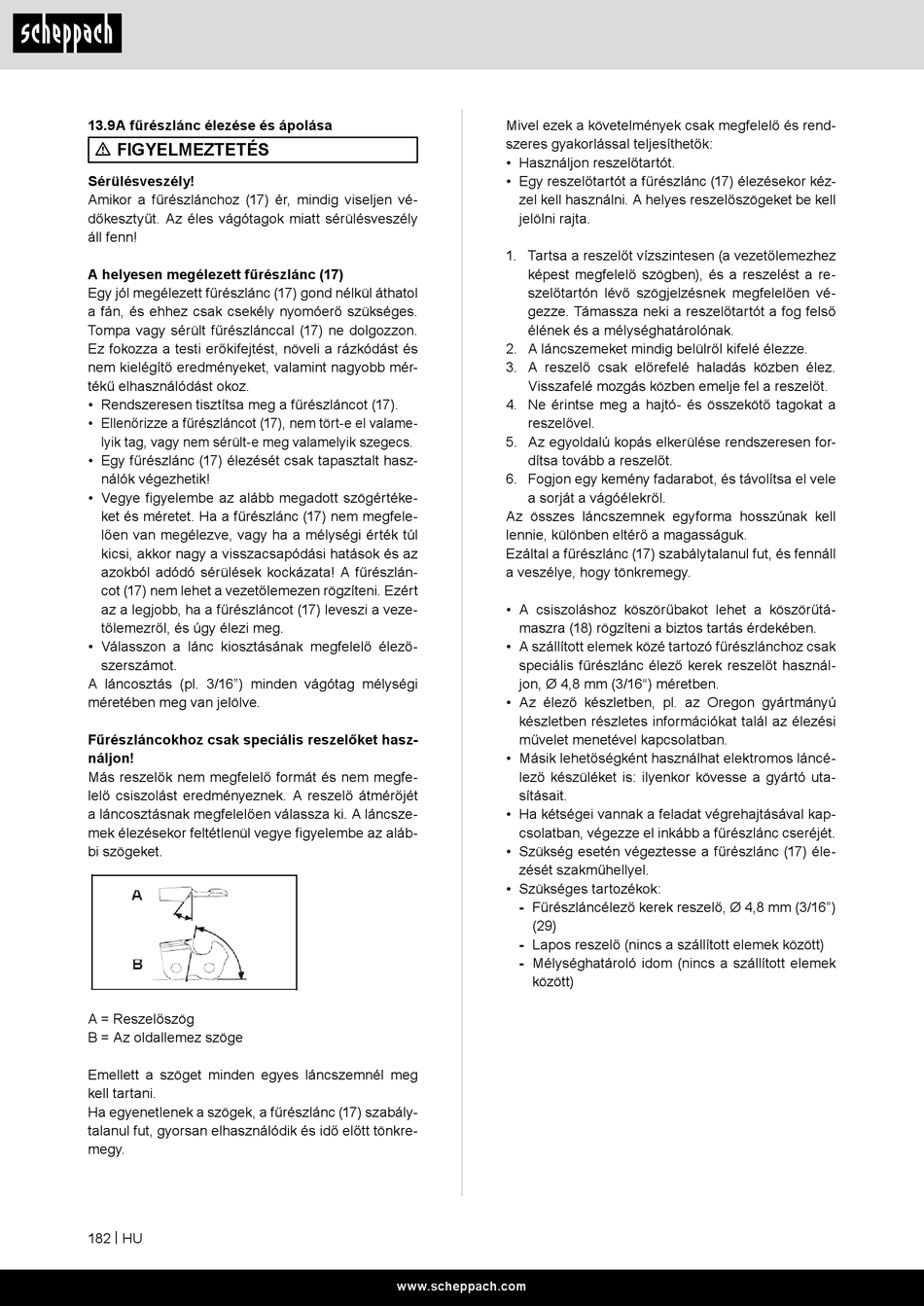

Scheppach CSP50 Originalbetriebsanleitung Seite 182

13.9 A fűrészlánc élezése és ápolása
m FIGYELMEZTETÉS
Sérülésveszély!
Amikor a fűrészlánchoz (17) ér, mindig viseljen vé-
dőkesztyűt. Az éles vágótagok miatt sérülésveszély
áll fenn!
A helyesen megélezett fűrészlánc (17)
Egy jól megélezett fűrészlánc (17) gond nélkül áthatol
a fán, és ehhez csak csekély nyomóerő szükséges.
Tompa vagy sérült fűrészlánccal (17) ne dolgozzon.
Ez fokozza a testi erőkifejtést, növeli a rázkódást és
nem kielégítő eredményeket, valamint nagyobb mér-
tékű elhasználódást okoz.
• Rendszeresen tisztítsa meg a fűrészláncot (17).
• Ellenőrizze a fűrészláncot (17), nem tört-e el valame-
lyik tag, vagy nem sérült-e meg valamelyik szegecs.
• Egy fűrészlánc (17) élezését csak tapasztalt hasz-
nálók végezhetik!
• Vegye figyelembe az alább megadott szögértéke-
ket és méretet. Ha a fűrészlánc (17) nem megfele-
lően van megélezve, vagy ha a mélységi érték túl
kicsi, akkor nagy a visszacsapódási hatások és az
azokból adódó sérülések kockázata! A fűrészlán-
cot (17) nem lehet a vezetőlemezen rögzíteni. Ezért
az a legjobb, ha a fűrészláncot (17) leveszi a veze-
tőlemezről, és úgy élezi meg.
• Válasszon a lánc kiosztásának megfelelő élező-
szerszámot.
A láncosztás (pl. 3/16") minden vágótag mélységi
méretében meg van jelölve.
Fűrészláncokhoz csak speciális reszelőket hasz-
náljon!
Más reszelők nem megfelelő formát és nem megfe-
lelő csiszolást eredményeznek. A reszelő átmérőjét
a láncosztásnak megfelelően válassza ki. A láncsze-
mek élezésekor feltétlenül vegye figyelembe az aláb-
bi szögeket.
A = Reszelőszög
B = Az oldallemez szöge
Emellett a szöget minden egyes láncszemnél meg
kell tartani.
Ha egyenetlenek a szögek, a fűrészlánc (17) szabály-
talanul fut, gyorsan elhasználódik és idő előtt tönkre-
megy.
182 | HU
Mivel ezek a követelmények csak megfelelő és rend-
szeres gyakorlással teljesíthetők:
• Használjon reszelőtartót.
• Egy reszelőtartót a fűrészlánc (17) élezésekor kéz-
zel kell használni. A helyes reszelőszögeket be kell
jelölni rajta.
1. Tartsa a reszelőt vízszintesen (a vezetőlemezhez
képest megfelelő szögben), és a reszelést a re-
szelőtartón lévő szögjelzésnek megfelelően vé-
gezze. Támassza neki a reszelőtartót a fog felső
élének és a mélységhatárolónak.
2. A láncszemeket mindig belülről kifelé élezze.
3. A reszelő csak előrefelé haladás közben élez.
Visszafelé mozgás közben emelje fel a reszelőt.
4. Ne érintse meg a hajtó- és összekötő tagokat a
reszelővel.
5. Az egyoldalú kopás elkerülése rendszeresen for-
dítsa tovább a reszelőt.
6. Fogjon egy kemény fadarabot, és távolítsa el vele
a sorját a vágóélekről.
Az összes láncszemnek egyforma hosszúnak kell
lennie, különben eltérő a magasságuk.
Ezáltal a fűrészlánc (17) szabálytalanul fut, és fennáll
a veszélye, hogy tönkremegy.
• A csiszoláshoz köszörűbakot lehet a köszörűtá-
maszra (18) rögzíteni a biztos tartás érdekében.
• A szállított elemek közé tartozó fűrészlánchoz csak
speciális fűrészlánc élező kerek reszelőt használ-
jon, Ø 4,8 mm (3/16") méretben.
• Az élező készletben, pl. az Oregon gyártmányú
készletben részletes információkat talál az élezési
művelet menetével kapcsolatban.
• Másik lehetőségként használhat elektromos láncé-
lező készüléket is: ilyenkor kövesse a gyártó uta-
sításait.
• Ha kétségei vannak a feladat végrehajtásával kap-
csolatban, végezze el inkább a fűrészlánc cseréjét.
• Szükség esetén végeztesse a fűrészlánc (17) éle-
zését szakműhellyel.
• Szükséges tartozékok:
- Fűrészláncélező kerek reszelő, Ø 4,8 mm (3/16")
(29)
- Lapos reszelő (nincs a szállított elemek között)
- Mélységhatároló idom (nincs a szállított elemek
között)
