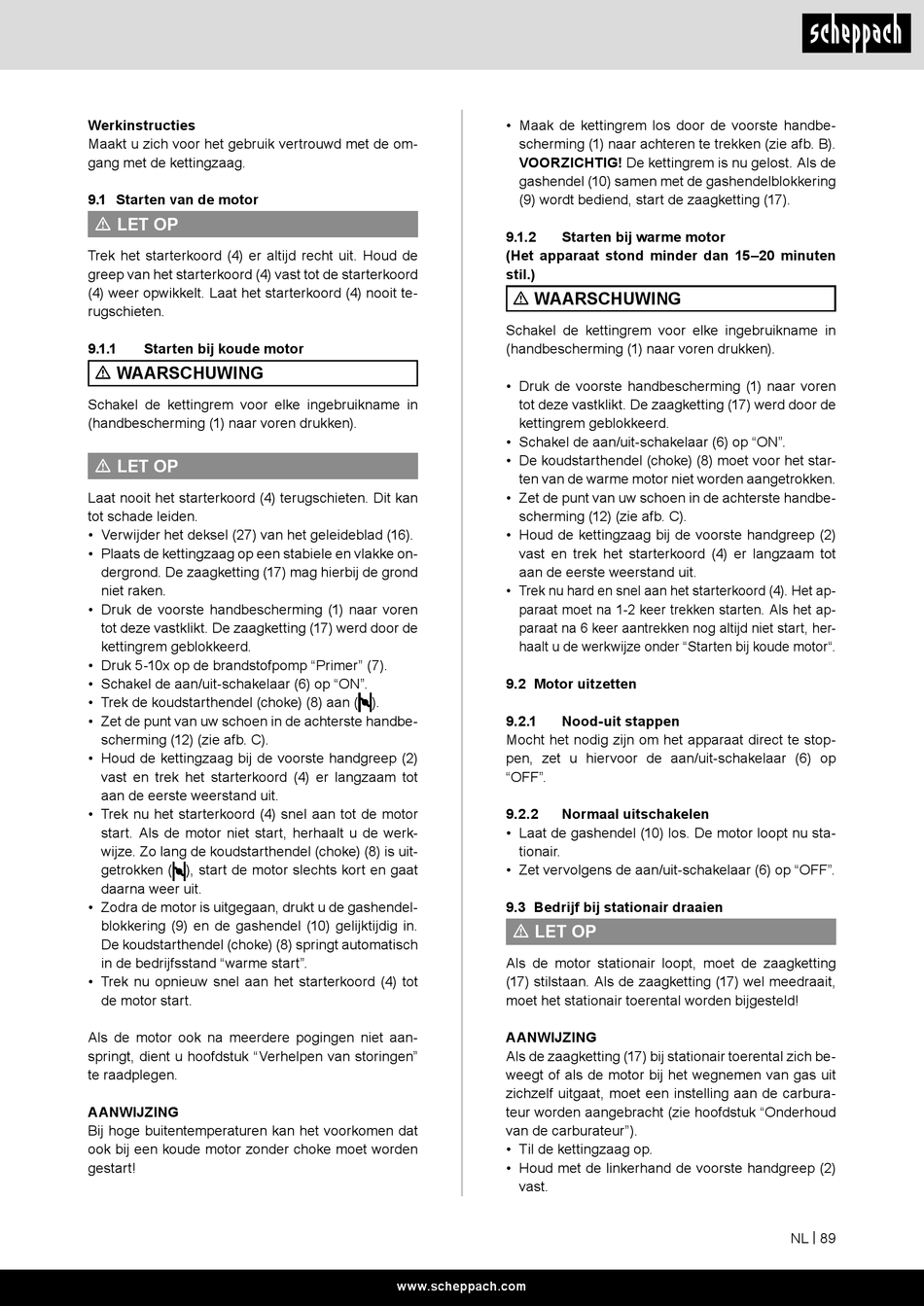

Scheppach CSP50 Originalbetriebsanleitung Seite 89

Werkinstructies
Maakt u zich voor het gebruik vertrouwd met de om-
gang met de kettingzaag.
9.1 Starten van de motor
m LET OP
Trek het starterkoord (4) er altijd recht uit. Houd de
greep van het starterkoord (4) vast tot de starterkoord
(4) weer opwikkelt. Laat het starterkoord (4) nooit te-
rugschieten.
9.1.1 Starten bij koude motor
m WAARSCHUWING
Schakel de kettingrem voor elke ingebruikname in
(handbescherming (1) naar voren drukken).
m LET OP
Laat nooit het starterkoord (4) terugschieten. Dit kan
tot schade leiden.
• Verwijder het deksel (27) van het geleideblad (16).
• Plaats de kettingzaag op een stabiele en vlakke on-
dergrond. De zaagketting (17) mag hierbij de grond
niet raken.
• Druk de voorste handbescherming (1) naar voren
tot deze vastklikt. De zaagketting (17) werd door de
kettingrem geblokkeerd.
• Druk 5-10x op de brandstofpomp "Primer" (7).
• Schakel de aan/uit-schakelaar (6) op "ON".
• Trek de koudstarthendel (choke) (8) aan ( ).
• Zet de punt van uw schoen in de achterste handbe-
scherming (12) (zie afb. C).
• Houd de kettingzaag bij de voorste handgreep (2)
vast en trek het starterkoord (4) er langzaam tot
aan de eerste weerstand uit.
• Trek nu het starterkoord (4) snel aan tot de motor
start. Als de motor niet start, herhaalt u de werk-
wijze. Zo lang de koudstarthendel (choke) (8) is uit-
getrokken ( ), start de motor slechts kort en gaat
daarna weer uit.
• Zodra de motor is uitgegaan, drukt u de gashendel-
blokkering (9) en de gashendel (10) gelijktijdig in.
De koudstarthendel (choke) (8) springt automatisch
in de bedrijfsstand "warme start".
• Trek nu opnieuw snel aan het starterkoord (4) tot
de motor start.
Als de motor ook na meerdere pogingen niet aan-
springt, dient u hoofdstuk "Verhelpen van storingen"
te raadplegen.
AANWIJZING
Bij hoge buitentemperaturen kan het voorkomen dat
ook bij een koude motor zonder choke moet worden
gestart!
• Maak de kettingrem los door de voorste handbe-
scherming (1) naar achteren te trekken (zie afb. B).
VOORZICHTIG! De kettingrem is nu gelost. Als de
gashendel (10) samen met de gashendelblokkering
(9) wordt bediend, start de zaagketting (17).
9.1.2 Starten bij warme motor
(Het apparaat stond minder dan 15–20 minuten
stil.)
m WAARSCHUWING
Schakel de kettingrem voor elke ingebruikname in
(handbescherming (1) naar voren drukken).
• Druk de voorste handbescherming (1) naar voren
tot deze vastklikt. De zaagketting (17) werd door de
kettingrem geblokkeerd.
• Schakel de aan/uit-schakelaar (6) op "ON".
• De koudstarthendel (choke) (8) moet voor het star-
ten van de warme motor niet worden aangetrokken.
• Zet de punt van uw schoen in de achterste handbe-
scherming (12) (zie afb. C).
• Houd de kettingzaag bij de voorste handgreep (2)
vast en trek het starterkoord (4) er langzaam tot
aan de eerste weerstand uit.
• Trek nu hard en snel aan het starterkoord (4). Het ap-
paraat moet na 1-2 keer trekken starten. Als het ap-
paraat na 6 keer aantrekken nog altijd niet start, her-
haalt u de werkwijze onder "Starten bij koude motor".
9.2 Motor uitzetten
9.2.1 Nood-uit stappen
Mocht het nodig zijn om het apparaat direct te stop-
pen, zet u hiervoor de aan/uit-schakelaar (6) op
"OFF".
9.2.2 Normaal uitschakelen
• Laat de gashendel (10) los. De motor loopt nu sta-
tionair.
• Zet vervolgens de aan/uit-schakelaar (6) op "OFF".
9.3 Bedrijf bij stationair draaien
m LET OP
Als de motor stationair loopt, moet de zaagketting
(17) stilstaan. Als de zaagketting (17) wel meedraait,
moet het stationair toerental worden bijgesteld!
AANWIJZING
Als de zaagketting (17) bij stationair toerental zich be-
weegt of als de motor bij het wegnemen van gas uit
zichzelf uitgaat, moet een instelling aan de carbura-
teur worden aangebracht (zie hoofdstuk "Onderhoud
van de carburateur").
• Til de kettingzaag op.
• Houd met de linkerhand de voorste handgreep (2)
vast.
www.scheppach.com
NL | 89
