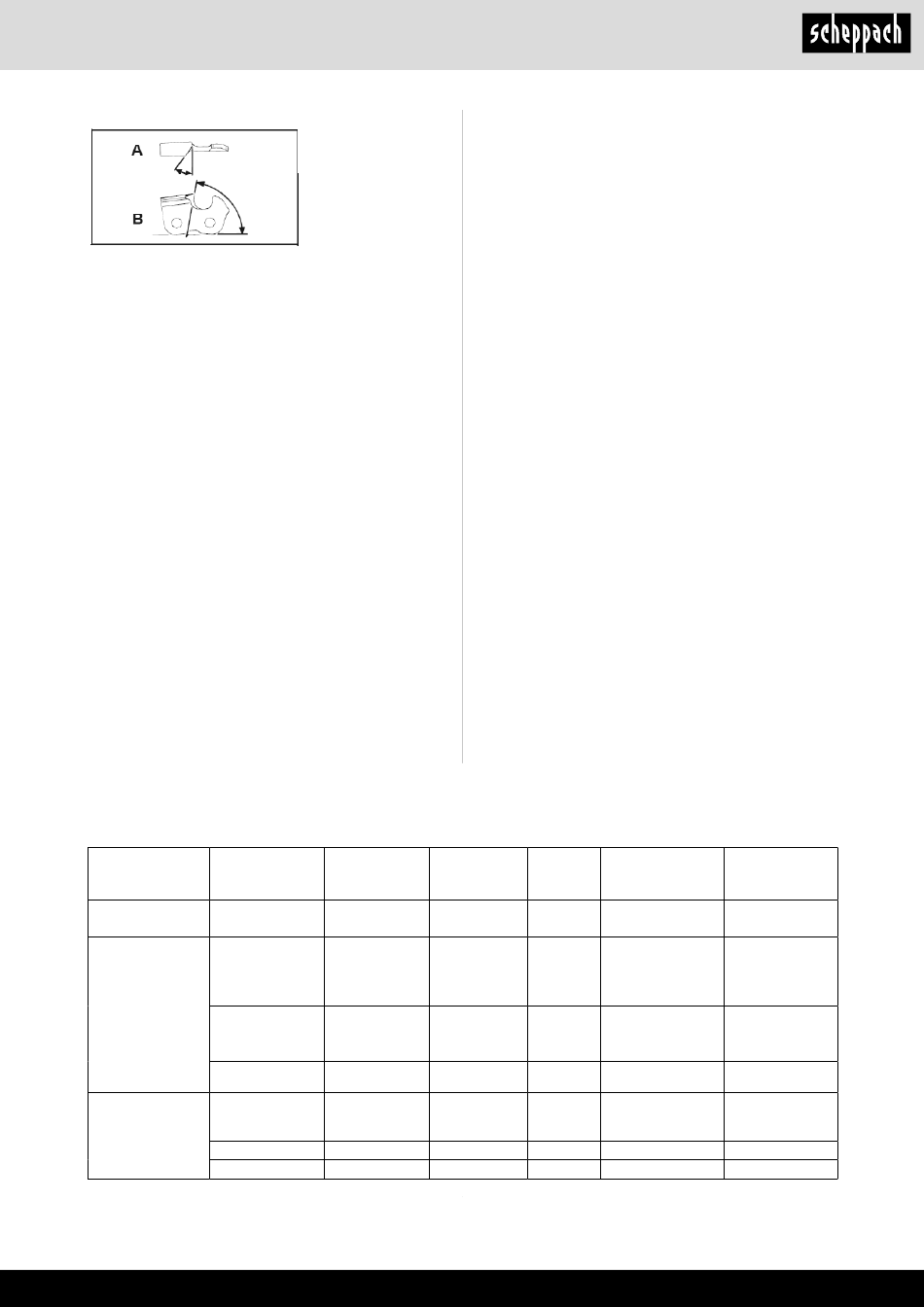

A = Angolo di limatura
B = Angolo della piastra laterale
L'angolo deve inoltre rimanere invariato per tutte le
maglie di taglio.
In caso di angoli non uniformi, la catena della sega
(17) scorre in modo irregolare, si usura rapidamente
e si rompe prima del tempo.
Poiché tali requisiti possono essere soddisfatti solo
con una pratica sufficiente e regolare:
• Utilizzare un portalima.
• Per l'affilatura manuale della catena della sega (17)
è necessario utilizzare un portalima. Gli angoli di
limatura corretti sono contrassegnati sopra.
1. Mantenere la lima orizzontale (con l'angolo cor-
retto rispetto alla barra di guida e limare in base
alla marcatura dell'angolo sul portalima. Sorreg-
gere il portalima sulla parte superiore del dente e
sul delimitatore di profondità.
2. Limare sempre la maglia di taglio dall'interno ver-
so l'esterno.
3. La lima si affila solo con movimento in avanti. Sol-
levarla leggermente quando ci si sposta all'indie-
tro.
13.10 Intervalli di manutenzione
I dati qui riportati fanno riferimento a condizioni normali di utilizzo. Nel caso di condizioni difficili, come ad es. forte svilup-
po di polvere e tempi di lavoro giornalieri prolungati, occorre ridurre in modo opportuno gli intervalli indicati.
Parte del
Azione
dispositivo
Lubrificazione Controllare
della catena
Catena della sega Controllare e
(17) fare attenzione
allo stato di
affilatura
Controllare la
tensione della
catena
Affilatura
Barra di guida Controllare
(16) (usura, danni)
Pulizia
Sostituire
Prima
dell'inizio del Settimanale
lavoro
X
X
X
X
X
www.scheppach.com
4. Non toccare le maglie di guida e di collegamento
con la lima.
5. Continuare a ruotare regolarmente la lima, al fine
di evitare un'usura su un solo lato.
6. Prendere un pezzo di legno duro per rimuovere la
bava dai bordi di taglio.
Tutte le maglie di taglio devono avere la stessa lun-
ghezza, altrimenti avranno anche altezze diverse.
Ciò provoca una corsa irregolare della catena della
sega (17) e aumenta il rischio di rottura.
• Si può fissare una smerigliatrice sul relativo sup-
porto (18) per bloccarla durante la smerigliatura.
• Utilizzare solo apposite lime rotonde speciali con Ø
4,8 mm (3/16") per la catena della sega contenuta
nell'oggetto della fornitura.
• All'interno di un kit di affilatura, ad es. di Oregon,
è possibile trovare informazioni dettagliate sul pro-
cesso di affilatura.
• Utilizzare in alternativa uno strumento elettrico per
l'affilatura delle catene, attenendosi alle indicazioni
del produttore.
• In caso di dubbi sull'esecuzione del lavoro, è me-
glio procedere alla sostituzione della catena della
sega.
• Lasciare eseguire l'affilatura della catena della
sega (17) da parte di un'officina specializzata.
• Accessori necessari:
- Lima rotonda della catene della sega Ø 4,8 mm
(3/16") (29)
- Lima piatta (non inclusa nel contenuto della for-
nitura)
- Calibro limitatore di profondità (non incluso nel
contenuto della fornitura)
In caso
In caso di danni
di difetti
X
X
All'occorrenza
X
X
