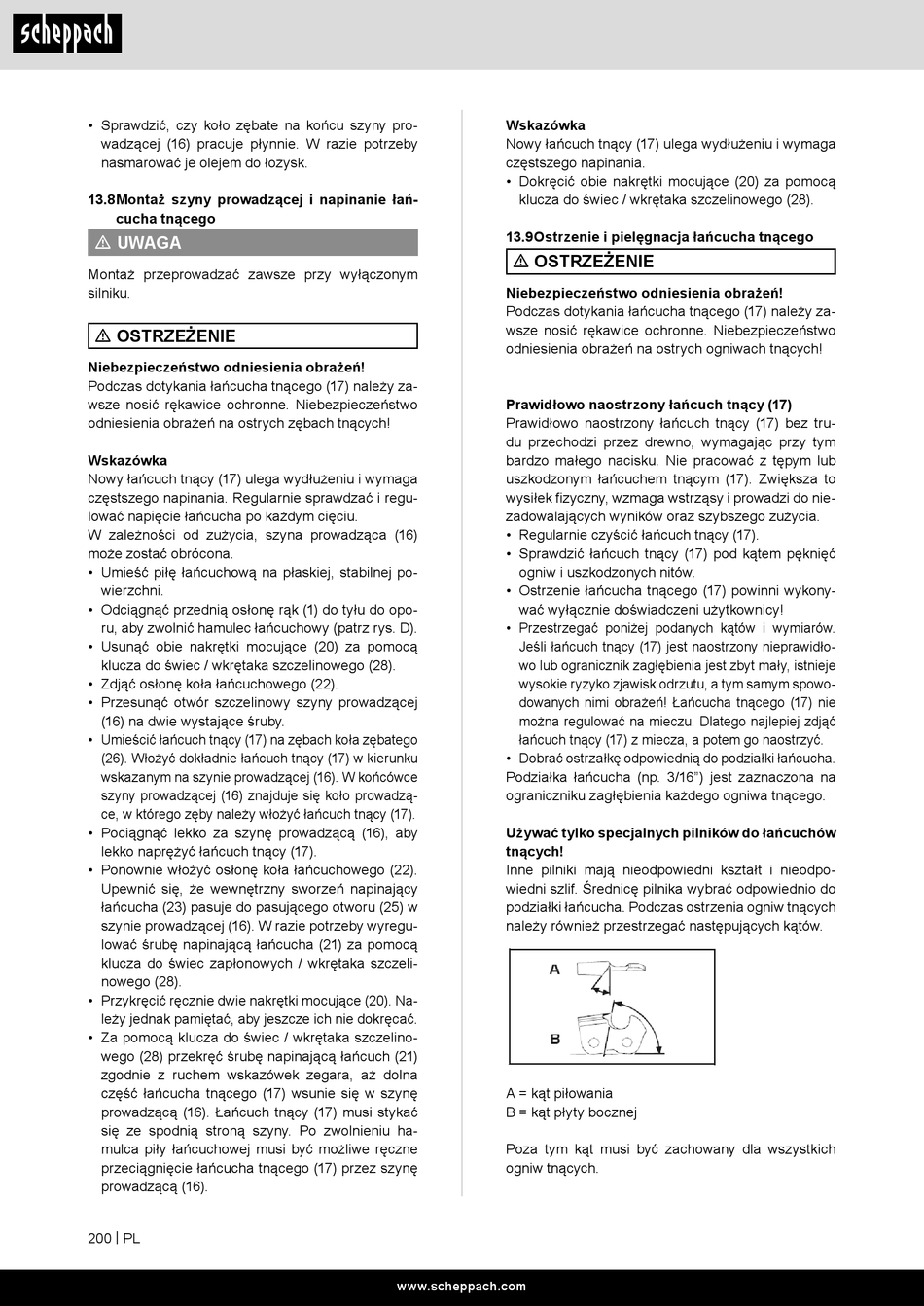

Scheppach CSP50 Originalbetriebsanleitung Seite 200

• Sprawdzić, czy koło zębate na końcu szyny pro-
wadzącej (16) pracuje płynnie. W razie potrzeby
nasmarować je olejem do łożysk.
13.8 Montaż szyny prowadzącej i napinanie łań-
cucha tnącego
m UWAGA
Montaż przeprowadzać zawsze przy wyłączonym
silniku.
m OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Podczas dotykania łańcucha tnącego (17) należy za-
wsze nosić rękawice ochronne. Niebezpieczeństwo
odniesienia obrażeń na ostrych zębach tnących!
Wskazówka
Nowy łańcuch tnący (17) ulega wydłużeniu i wymaga
częstszego napinania. Regularnie sprawdzać i regu-
lować napięcie łańcucha po każdym cięciu.
W zależności od zużycia, szyna prowadząca (16)
może zostać obrócona.
• Umieść piłę łańcuchową na płaskiej, stabilnej po-
wierzchni.
• Odciągnąć przednią osłonę rąk (1) do tyłu do opo-
ru, aby zwolnić hamulec łańcuchowy (patrz rys. D).
• Usunąć obie nakrętki mocujące (20) za pomocą
klucza do świec / wkrętaka szczelinowego (28).
• Zdjąć osłonę koła łańcuchowego (22).
• Przesunąć otwór szczelinowy szyny prowadzącej
(16) na dwie wystające śruby.
• Umieścić łańcuch tnący (17) na zębach koła zębatego
(26). Włożyć dokładnie łańcuch tnący (17) w kierunku
wskazanym na szynie prowadzącej (16). W końcówce
szyny prowadzącej (16) znajduje się koło prowadzą-
ce, w którego zęby należy włożyć łańcuch tnący (17).
• Pociągnąć lekko za szynę prowadzącą (16), aby
lekko naprężyć łańcuch tnący (17).
• Ponownie włożyć osłonę koła łańcuchowego (22).
Upewnić się, że wewnętrzny sworzeń napinający
łańcucha (23) pasuje do pasującego otworu (25) w
szynie prowadzącej (16). W razie potrzeby wyregu-
lować śrubę napinającą łańcucha (21) za pomocą
klucza do świec zapłonowych / wkrętaka szczeli-
nowego (28).
• Przykręcić ręcznie dwie nakrętki mocujące (20). Na-
leży jednak pamiętać, aby jeszcze ich nie dokręcać.
• Za pomocą klucza do świec / wkrętaka szczelino-
wego (28) przekręć śrubę napinającą łańcuch (21)
zgodnie z ruchem wskazówek zegara, aż dolna
część łańcucha tnącego (17) wsunie się w szynę
prowadzącą (16). Łańcuch tnący (17) musi stykać
się ze spodnią stroną szyny. Po zwolnieniu ha-
mulca piły łańcuchowej musi być możliwe ręczne
przeciągnięcie łańcucha tnącego (17) przez szynę
prowadzącą (16).
200 | PL
Wskazówka
Nowy łańcuch tnący (17) ulega wydłużeniu i wymaga
częstszego napinania.
• Dokręcić obie nakrętki mocujące (20) za pomocą
klucza do świec / wkrętaka szczelinowego (28).
13.9 Ostrzenie i pielęgnacja łańcucha tnącego
m OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń!
Podczas dotykania łańcucha tnącego (17) należy za-
wsze nosić rękawice ochronne. Niebezpieczeństwo
odniesienia obrażeń na ostrych ogniwach tnących!
Prawidłowo naostrzony łańcuch tnący (17)
Prawidłowo naostrzony łańcuch tnący (17) bez tru-
du przechodzi przez drewno, wymagając przy tym
bardzo małego nacisku. Nie pracować z tępym lub
uszkodzonym łańcuchem tnącym (17). Zwiększa to
wysiłek fizyczny, wzmaga wstrząsy i prowadzi do nie-
zadowalających wyników oraz szybszego zużycia.
• Regularnie czyścić łańcuch tnący (17).
• Sprawdzić łańcuch tnący (17) pod kątem pęknięć
ogniw i uszkodzonych nitów.
• Ostrzenie łańcucha tnącego (17) powinni wykony-
wać wyłącznie doświadczeni użytkownicy!
• Przestrzegać poniżej podanych kątów i wymiarów.
Jeśli łańcuch tnący (17) jest naostrzony nieprawidło-
wo lub ogranicznik zagłębienia jest zbyt mały, istnieje
wysokie ryzyko zjawisk odrzutu, a tym samym spowo-
dowanych nimi obrażeń! Łańcucha tnącego (17) nie
można regulować na mieczu. Dlatego najlepiej zdjąć
łańcuch tnący (17) z miecza, a potem go naostrzyć.
• Dobrać ostrzałkę odpowiednią do podziałki łańcucha.
Podziałka łańcucha (np. 3/16") jest zaznaczona na
ograniczniku zagłębienia każdego ogniwa tnącego.
Używać tylko specjalnych pilników do łańcuchów
tnących!
Inne pilniki mają nieodpowiedni kształt i nieodpo-
wiedni szlif. Średnicę pilnika wybrać odpowiednio do
podziałki łańcucha. Podczas ostrzenia ogniw tnących
należy również przestrzegać następujących kątów.
A = kąt piłowania
B = kąt płyty bocznej
Poza tym kąt musi być zachowany dla wszystkich
ogniw tnących.
