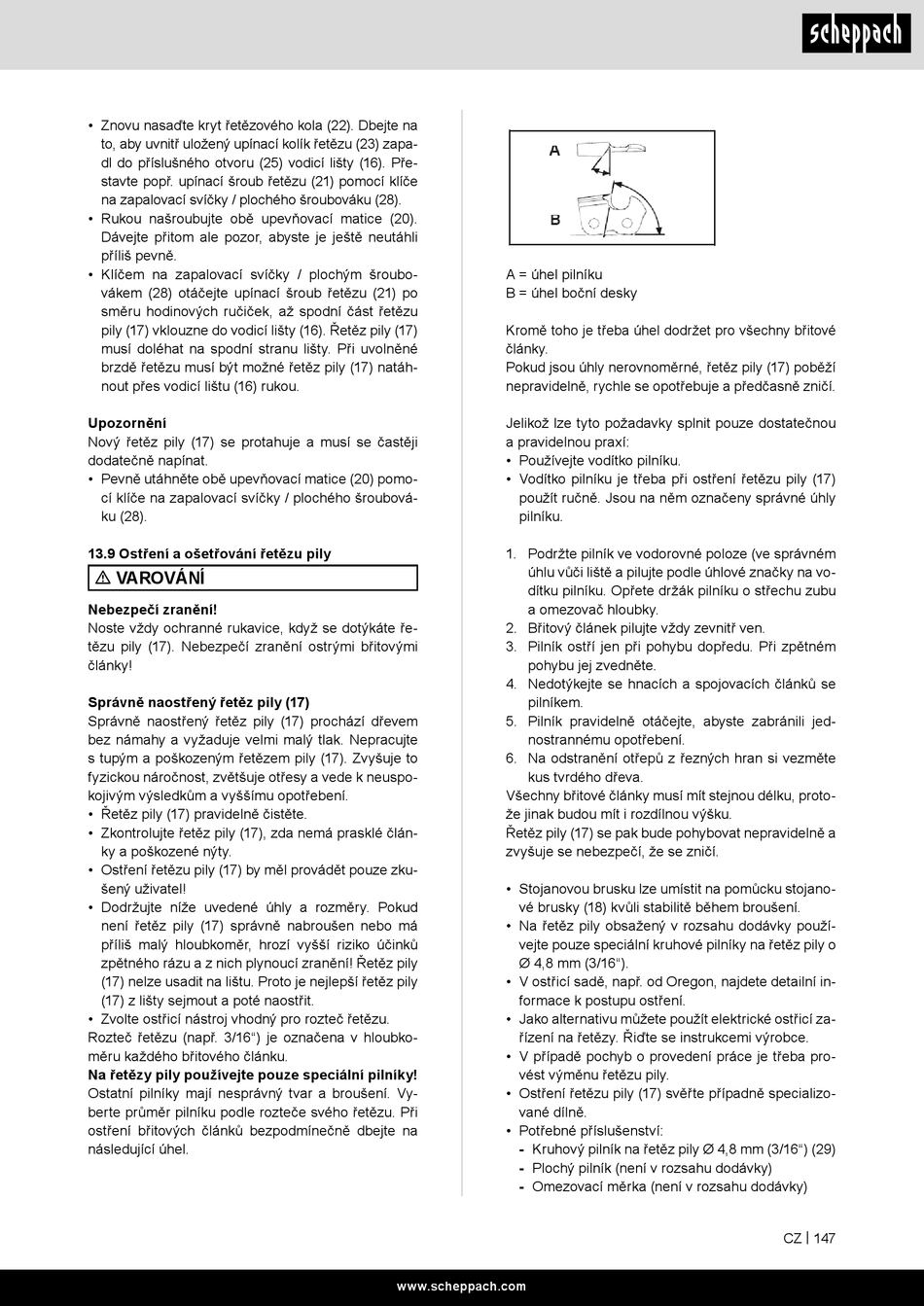

Scheppach CSP50 Originalbetriebsanleitung Seite 147

• Znovu nasaďte kryt řetězového kola (22). Dbejte na
to, aby uvnitř uložený upínací kolík řetězu (23) zapa-
dl do příslušného otvoru (25) vodicí lišty (16). Pře-
stavte popř. upínací šroub řetězu (21) pomocí klíče
na zapalovací svíčky / plochého šroubováku (28).
• Rukou našroubujte obě upevňovací matice (20).
Dávejte přitom ale pozor, abyste je ještě neutáhli
příliš pevně.
• Klíčem na zapalovací svíčky / plochým šroubo-
vákem (28) otáčejte upínací šroub řetězu (21) po
směru hodinových ručiček, až spodní část řetězu
pily (17) vklouzne do vodicí lišty (16). Řetěz pily (17)
musí doléhat na spodní stranu lišty. Při uvolněné
brzdě řetězu musí být možné řetěz pily (17) natáh-
nout přes vodicí lištu (16) rukou.
Upozornění
Nový řetěz pily (17) se protahuje a musí se častěji
dodatečně napínat.
• Pevně utáhněte obě upevňovací matice (20) pomo-
cí klíče na zapalovací svíčky / plochého šroubová-
ku (28).
13.9 Ostření a ošetřování řetězu pily
m VAROVÁNÍ
Nebezpečí zranění!
Noste vždy ochranné rukavice, když se dotýkáte ře-
tězu pily (17). Nebezpečí zranění ostrými břitovými
články!
Správně naostřený řetěz pily (17)
Správně naostřený řetěz pily (17) prochází dřevem
bez námahy a vyžaduje velmi malý tlak. Nepracujte
s tupým a poškozeným řetězem pily (17). Zvyšuje to
fyzickou náročnost, zvětšuje otřesy a vede k neuspo-
kojivým výsledkům a vyššímu opotřebení.
• Řetěz pily (17) pravidelně čistěte.
• Zkontrolujte řetěz pily (17), zda nemá prasklé člán-
ky a poškozené nýty.
• Ostření řetězu pily (17) by měl provádět pouze zku-
šený uživatel!
• Dodržujte níže uvedené úhly a rozměry. Pokud
není řetěz pily (17) správně nabroušen nebo má
příliš malý hloubkoměr, hrozí vyšší riziko účinků
zpětného rázu a z nich plynoucí zranění! Řetěz pily
(17) nelze usadit na lištu. Proto je nejlepší řetěz pily
(17) z lišty sejmout a poté naostřit.
• Zvolte ostřicí nástroj vhodný pro rozteč řetězu.
Rozteč řetězu (např. 3/16") je označena v hloubko-
měru každého břitového článku.
Na řetězy pily používejte pouze speciální pilníky!
Ostatní pilníky mají nesprávný tvar a broušení. Vy-
berte průměr pilníku podle rozteče svého řetězu. Při
ostření břitových článků bezpodmínečně dbejte na
následující úhel.
A = úhel pilníku
B = úhel boční desky
Kromě toho je třeba úhel dodržet pro všechny břitové
články.
Pokud jsou úhly nerovnoměrné, řetěz pily (17) poběží
nepravidelně, rychle se opotřebuje a předčasně zničí.
Jelikož lze tyto požadavky splnit pouze dostatečnou
a pravidelnou praxí:
• Používejte vodítko pilníku.
• Vodítko pilníku je třeba při ostření řetězu pily (17)
použít ručně. Jsou na něm označeny správné úhly
pilníku.
1. Podržte pilník ve vodorovné poloze (ve správném
úhlu vůči liště a pilujte podle úhlové značky na vo-
dítku pilníku. Opřete držák pilníku o střechu zubu
a omezovač hloubky.
2. Břitový článek pilujte vždy zevnitř ven.
3. Pilník ostří jen při pohybu dopředu. Při zpětném
pohybu jej zvedněte.
4. Nedotýkejte se hnacích a spojovacích článků se
pilníkem.
5. Pilník pravidelně otáčejte, abyste zabránili jed-
nostrannému opotřebení.
6. Na odstranění otřepů z řezných hran si vezměte
kus tvrdého dřeva.
Všechny břitové články musí mít stejnou délku, proto-
že jinak budou mít i rozdílnou výšku.
Řetěz pily (17) se pak bude pohybovat nepravidelně a
zvyšuje se nebezpečí, že se zničí.
• Stojanovou brusku lze umístit na pomůcku stojano-
vé brusky (18) kvůli stabilitě během broušení.
• Na řetěz pily obsažený v rozsahu dodávky použí-
vejte pouze speciální kruhové pilníky na řetěz pily o
Ø 4,8 mm (3/16").
• V ostřicí sadě, např. od Oregon, najdete detailní in-
formace k postupu ostření.
• Jako alternativu můžete použít elektrické ostřicí za-
řízení na řetězy. Řiďte se instrukcemi výrobce.
• V případě pochyb o provedení práce je třeba pro-
vést výměnu řetězu pily.
• Ostření řetězu pily (17) svěřte případně specializo-
vané dílně.
• Potřebné příslušenství:
- Kruhový pilník na řetěz pily Ø 4,8 mm (3/16") (29)
- Plochý pilník (není v rozsahu dodávky)
- Omezovací měrka (není v rozsahu dodávky)
