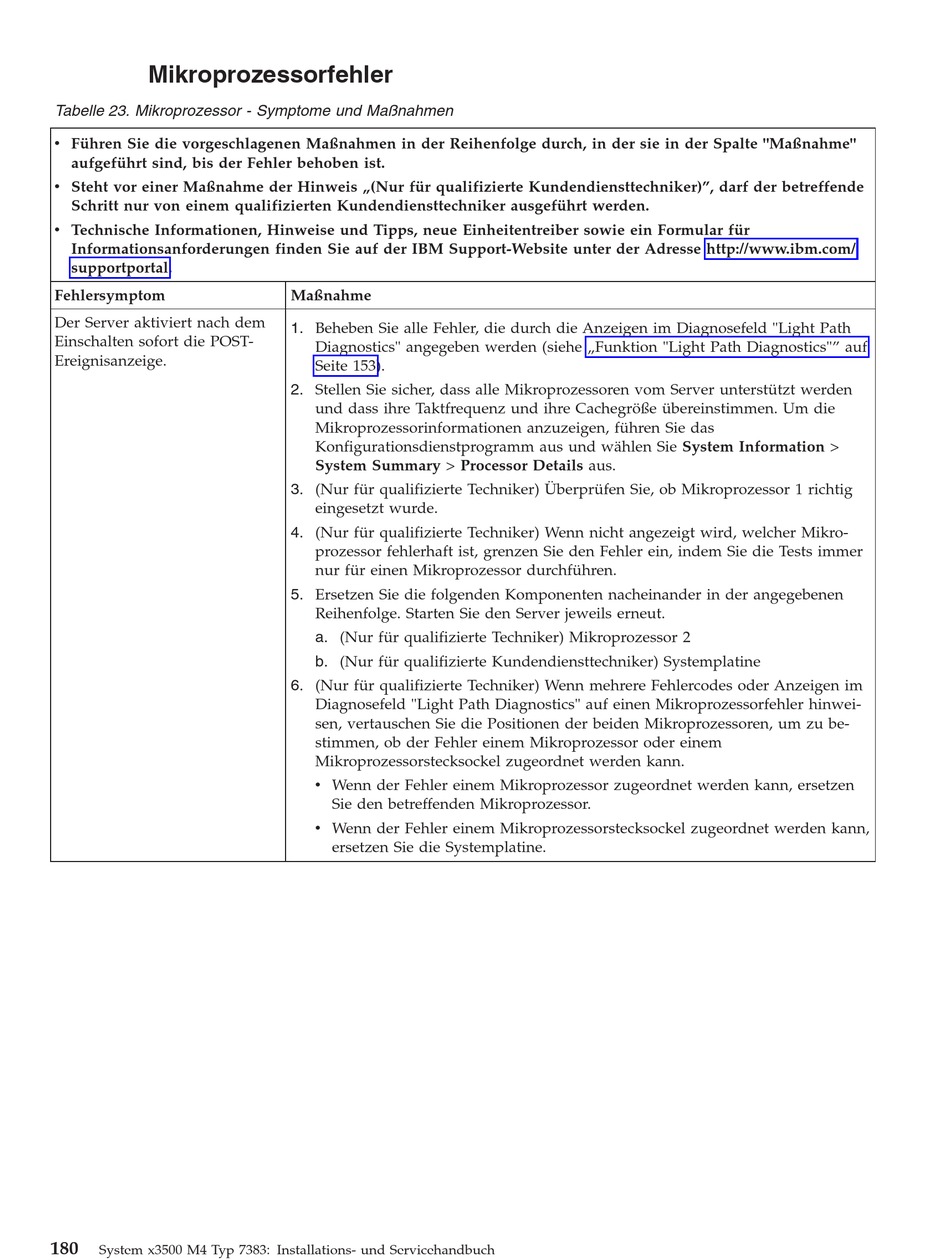

Mikroprozessorfehler - IBM System x3500 M4 Typ 7383 Installations- Und Servicehandbuch

Mikroprozessorfehler

Tabelle 23. Mikroprozessor - Symptome und Maßnahmen
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für
Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/
supportportal.
Fehlersymptom
Der Server aktiviert nach dem
Einschalten sofort die POST-
Ereignisanzeige.
180
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Maßnahme
1. Beheben Sie alle Fehler, die durch die Anzeigen im Diagnosefeld "Light Path
Diagnostics" angegeben werden (siehe „Funktion "Light Path Diagnostics"" auf
Seite 153).
2. Stellen Sie sicher, dass alle Mikroprozessoren vom Server unterstützt werden
und dass ihre Taktfrequenz und ihre Cachegröße übereinstimmen. Um die
Mikroprozessorinformationen anzuzeigen, führen Sie das
Konfigurationsdienstprogramm aus und wählen Sie System Information >
System Summary > Processor Details aus.
3. (Nur für qualifizierte Techniker) Überprüfen Sie, ob Mikroprozessor 1 richtig
eingesetzt wurde.
4. (Nur für qualifizierte Techniker) Wenn nicht angezeigt wird, welcher Mikro-
prozessor fehlerhaft ist, grenzen Sie den Fehler ein, indem Sie die Tests immer
nur für einen Mikroprozessor durchführen.
5. Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen
Reihenfolge. Starten Sie den Server jeweils erneut.
a. (Nur für qualifizierte Techniker) Mikroprozessor 2
b. (Nur für qualifizierte Kundendiensttechniker) Systemplatine
6. (Nur für qualifizierte Techniker) Wenn mehrere Fehlercodes oder Anzeigen im
Diagnosefeld "Light Path Diagnostics" auf einen Mikroprozessorfehler hinwei-
sen, vertauschen Sie die Positionen der beiden Mikroprozessoren, um zu be-
stimmen, ob der Fehler einem Mikroprozessor oder einem
Mikroprozessorstecksockel zugeordnet werden kann.
v Wenn der Fehler einem Mikroprozessor zugeordnet werden kann, ersetzen
Sie den betreffenden Mikroprozessor.
v Wenn der Fehler einem Mikroprozessorstecksockel zugeordnet werden kann,
ersetzen Sie die Systemplatine.
