Watchdog; Passwort - Process-Informatik S7-LAN Benutzerhandbuch

Anzeigeformat Bemerkung
Hexadezimal Ziffern 0-9 und Buchstaben a-f sowie A-F zuläßig, Leerzeichen werden ignoriert
Dezimal Ziffern 0-9, Leerzeichen werden ignoriert
Max 3 BCD - kodierte Ziffern 0-9 vor dem Punkt und eine Ziffer 0-3 (0=10ms,
SIMATIC Timer
1=100ms, 2=1s, 3=10s) nach dem Punkt.
Zähler Max. 3 BCD - kodierte Ziffern 0-9
Binär Ziffern 0-1, max. Anzahl Ziffern vom Operand abhängig

7.1.10 Watchdog

Hier können Sie Ihren MPI/Profi-BUS auf Parity Fehler und Spikes überwachen. Diese werden in
eine Zähler hochgezählt und als Dezimalwerte ausgegeben.
Nachdem die Seite vollständig geladen und die Fehler ausgelesen wurden, werden die Zähler
zurückgesetzt.

7.1.11 Passwort

In dieser Maske werden die Passwörter konfiguriert. Alle Passwörter haben bis zu 4 Stellen. Zum
Aufrufen dieser Maske muss das entsprechende Passwort angegeben werden. Je nach
Konfiguration wird das höher priorisierte Passwort abgefragt.
Passwörter
Keine definiert
genereller Zugriff
Variable Steuern
Konfiguration StVar
genereller Zugriff + Variable Steuern
generelles Zugriff + Konfiguration StVar
Variable Steuern + Konfiguration StVar
generelles Zugriff + Variable Steuern +
Konfiguration StVar

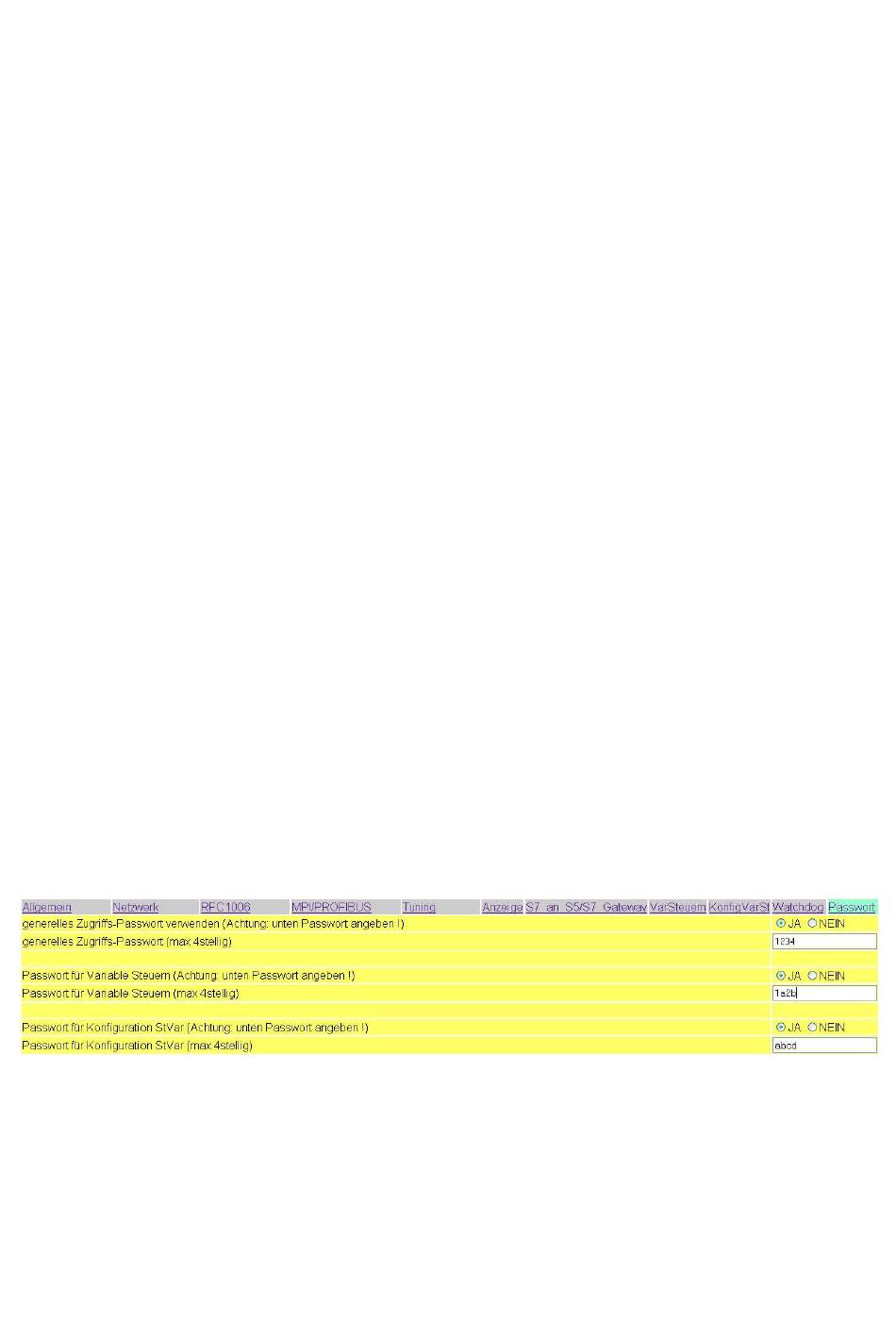

Die Eingabe der Passwörter erfolgt im Klartext. Sollte die Verwendung des Passwortes
eingeschaltet sein und das Passwort darunter leer sein, so wird aus Sicherheitsgründen KEIN
Passwort aktiviert (im obigen Bild wird beim Speichern das Passwort für Variable Steuern NICHT
aktiviert)
Das generelle Zugriffs-Passwort wird beim Aufruf der ersten HTML-Seite des Moduls nach der
Seite 99 von 202
Abgefragt wird
keines
genereller Zugriff
Variable Steuern
Konfiguration StVar
Variable Steuern
Konfiguration StVar
Konfiguration StVar
Konfiguration StVar
Handbuch S7-LAN
