S7Cp An S5 - Gateway Kommunikation; S5 - Gateway Konfigurieren - Process-Informatik S7-LAN Benutzerhandbuch

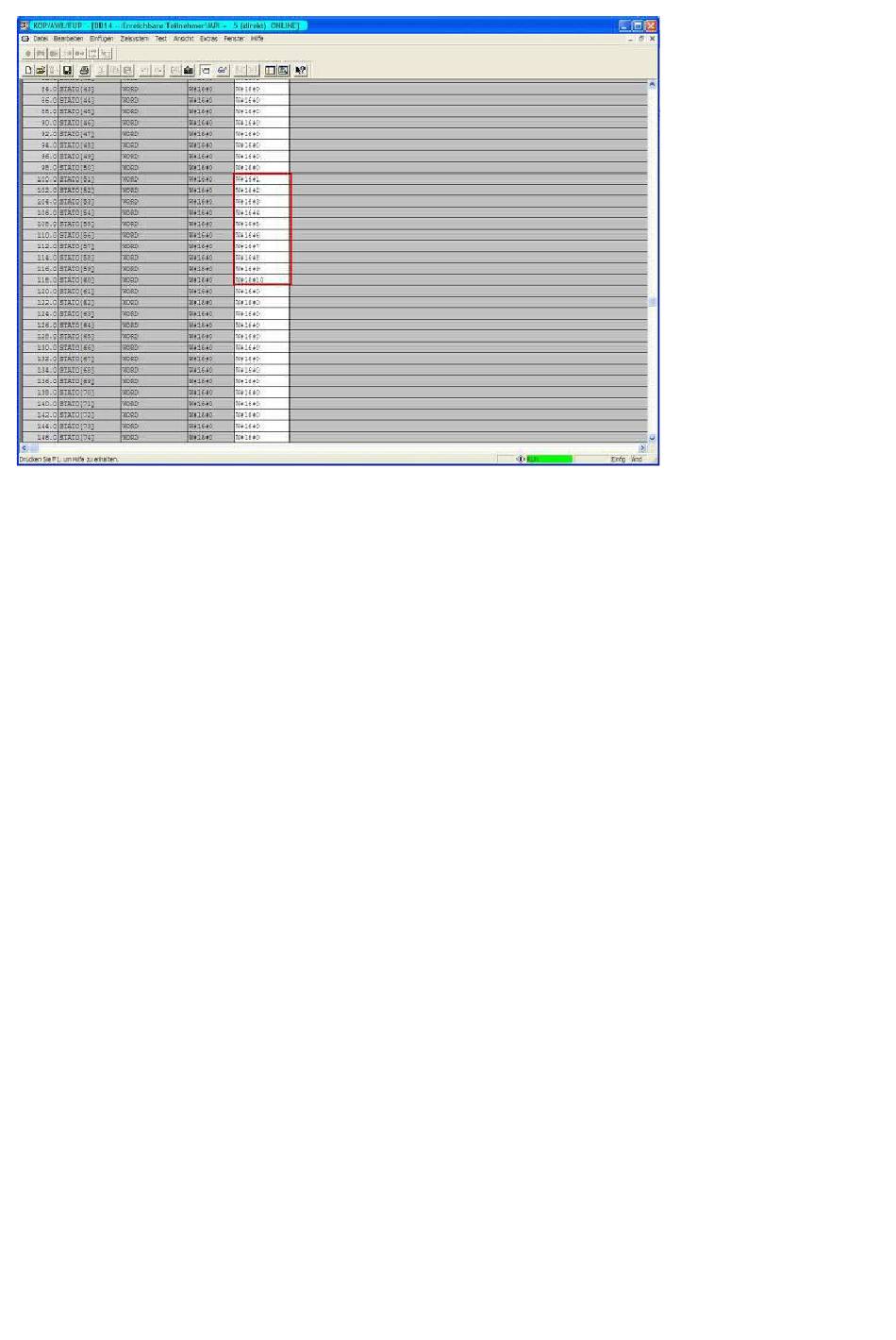

Die Bytes ab DW100 sollten die Gleichen sein wie die, die Sie im DB100 der S5 – SPS ab DW0
konfiguriert haben.
Stimmen diese über ein so war die Kommunikation erfolgreich
13.3 S7CP an S5 – Gateway Kommunikation
13.3.1 S5 – Gateway konfigurieren
Benötigte Hilfsmittel: S5 -LAN Manager
Unterstützt ab Firmware – Version 0.44 des S5 – Gateways
1. Starten Sie den S5-LAN Manager und suchen Sie nach Ihrem Modul. Markieren Sie dieses und
klicken sie mit der Maus auf die Schaltfläche „S5 – Gateway – Verbindung". Es öffnet sich ein
Dialog zum einstellen der Verbindung.
