12.2 Pinbelegung Ethernet

Pin Nr. Kurzform
1 TX +
2 TX –
3 RX +
6 RX –

13 Beispiele Applikationen

13.1 S5 an S7 – Gateway Kommunikation
13.1.1 S5 – Gateway konfigurieren
Benötigte Hilfsmittel: S5 -LAN Manager
Unterstützt ab Firmware – Version 0.44 des S5 – Gateways

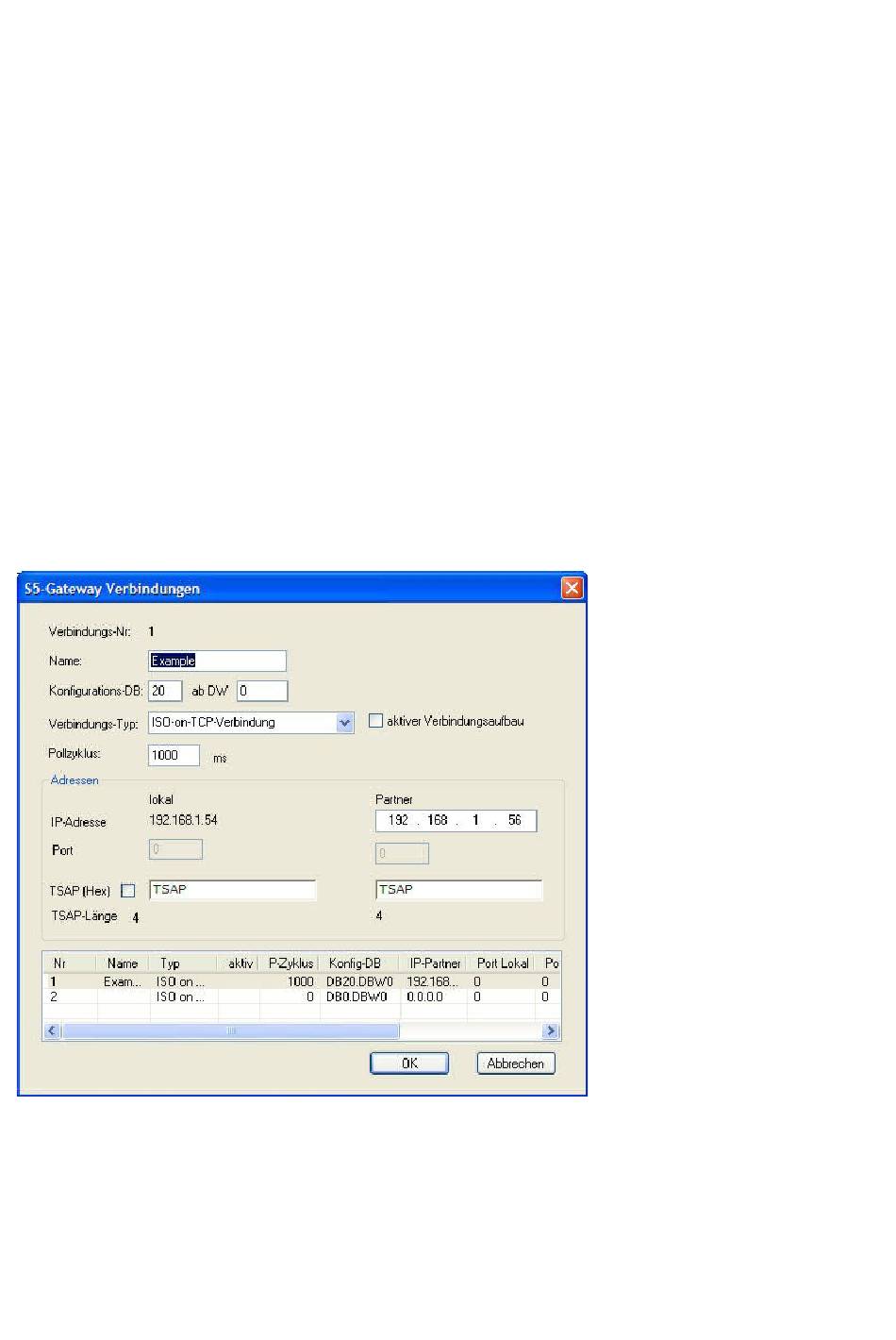

1. Starten Sie den S5-LAN Manager und suchen Sie nach Ihrem Modul. Markieren Sie dieses und
klicken sie mit der Maus auf die Schaltfläche „S5 – Gateway – Verbindung". Es öffnet sich ein
Dialog zum einstellen der Verbindung.
2. Im unteren Bereich des Dialogs finden Sie die Verbindungsliste, in der Sie die zu konfigurierende
Verbindung auswählen.
3. Bei „Name" können Sie nun der Verbindung einen logischen Namen geben.
4. Unter „Konfigurations - DB" geben Sie im linken Eingabefeld die Position des Datenbausteins
ein (z.B. „1" für DB1) und im rechten Eingabefeld ab welchem Datenwort (z.B. „1" für DW1) sich
Seite 163 von 202
Bezeichnung
Sendeleitung +
Sendeleitung –
Empfangsleitung +
Empfangsleitung –
Richtung
Ausgang
Ausgang
Eingang
Eingang
