werden sollen müssen Sie diese Verbindung noch einrichten. Hierfür klicken Sie auf
„Systemparameter" im Kontext - Menü (Rechter Mausklick) der TCP/IP Protokollart.
16. Wählen Sie in der Register Karte „Unit" unter „Logischer Gerätename" Ihre Netzwerkkarte aus
(für gewöhnlich mit einem „TCP/IP - > " vor dem eigentlichen Namen).
17. Bestätigen Sie mit „OK".

6.3.4.3 Kommunikation und Fehlerdiagnose

18. Jetzt können Sie mit
Um eventuelle Fehler schneller beseitigen zu können bietet die WinCC Software diverse Tools.
Darunter fällt auch das Programm „Channel Diagnosis" mit dem Sie die Verbindung auf Fehler
analysieren können. Für die Demonstration des Tools bei einem Fehlerfall stoppen Sie bitte die
Verbindung im WinCC Explorer.

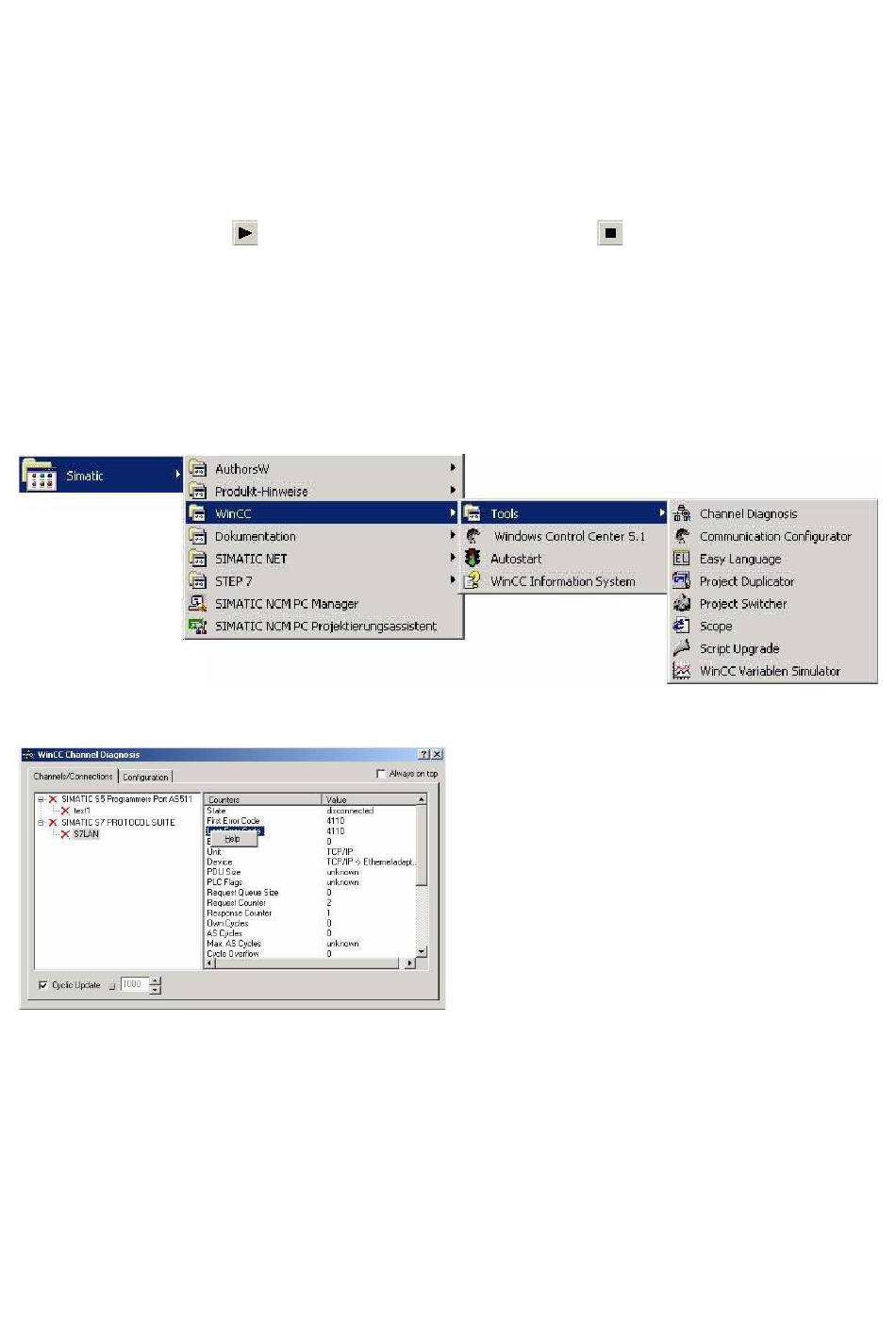

19. Starten Sie die Software „Channel Diagnosis" über Ihre Verknüpfung im Start - Menü.
Seite 31 von 202
die Kommunikation beginnen und mit
20. Das Tool konnte keine Verbindung erkennen
und hat daher die Verbindung mit einem roten
'X' markiert (Register Karte
„Channels/Connections").
Klicken Sie auf die neu erstellte, nicht aktive
Verbindung (mit dem 'X') und es werden im
rechten Teil des Dialogs diverse Informationen
rund um diese Verbindung angezeigt.
So zum Beispiel auch der letzte Fehlerwert
(„Last Error Code").
diese wieder beenden.
