7 Konfiguration

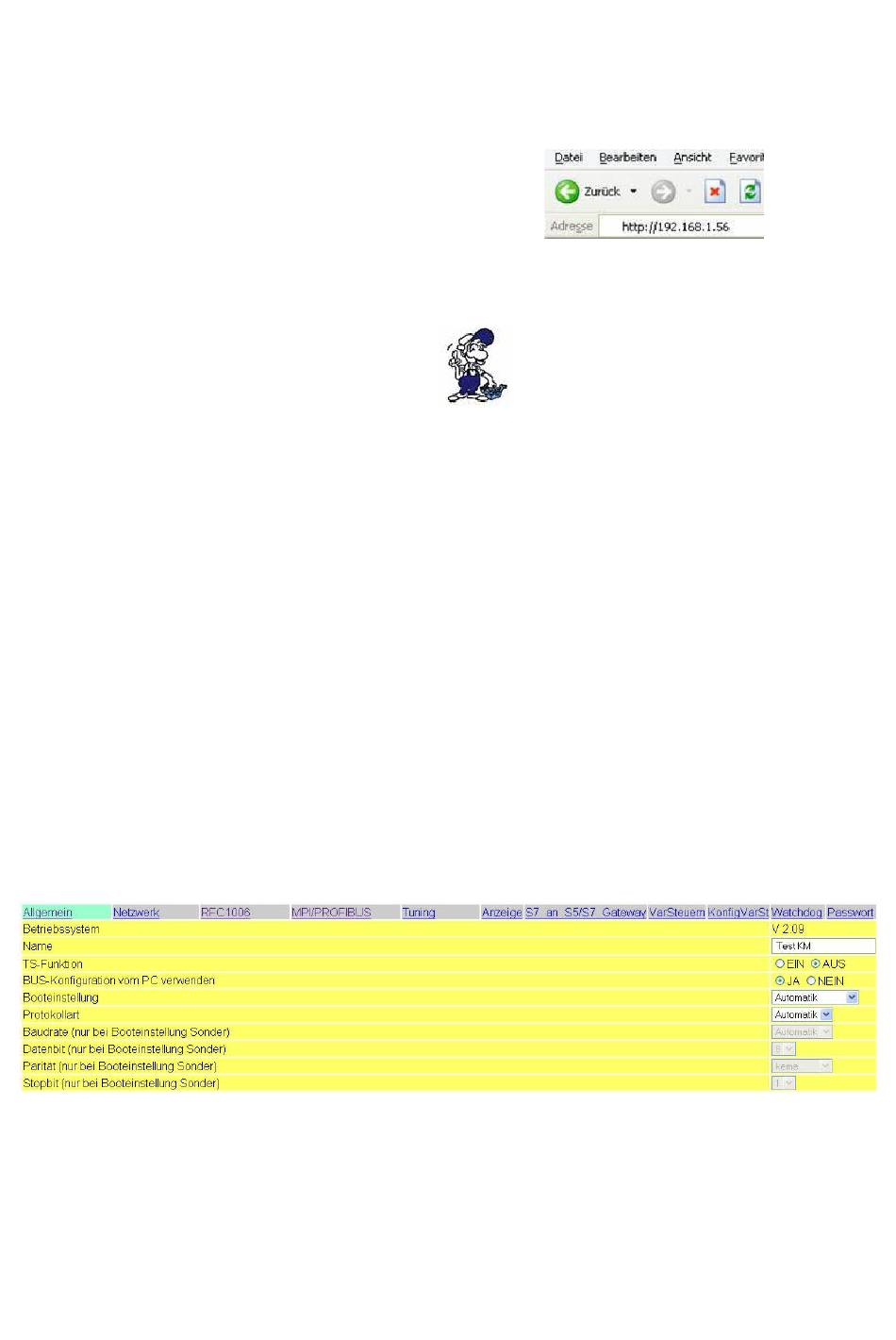

7.1 Web-Interface

1. Starten Sie Ihren Web-Browser und geben
Sie in die Adresszeile die IP-Adresse des
Moduls mit vorstehendem „http://" ein.
Bestätigen Sie mit der <ENTER> Taste um die
Startseite (Sprachauswahl) zu laden.
2. In der Startseite wählen Sie die gewünschte Sprache, um mit den Konfigurationsseiten
Fortzufahren.
3. Nach der Spracheinstellung wird bei einem konfigurierten Zugriffspasswort dieses abgefragt.
Oben sehen Sie die auswählbaren Reiter (grauer Hintergrund) und den ausgewählte Reiter (türkiser
Hintergrund). Die Einstellungen befinden sich unter den Reitern und werden mit gelbem
Hintergrund gekennzeichnet. Die Schaltfläche „Speichern" steht immer unter den Einstellungen
links unten.

7.1.1 Allgemein

Hier können Sie die Grundeinstellungen für das Kabel konfigurieren.
Betriebssystem:
Zeigt die aktuelle Version des Betriebssystems
an.
Handbuch S7-LAN
Sie wissen nicht welche IP-Adresse Ihr
S7/MPI-LAN hat?
Dann können Sie die PLC – VCOM
Software dazu nutzen die IP-Adresse zu
ermitteln. Im Dialog „Konfigurieren"
werden alle angeschlossenen Geräte (am
PC oder im Netz) angezeigt. Mehr dazu
im Kapitel „PLC - VCOM".

TS-Funktion:

Schaltet die TeleService Funktion „EIN" oder
„AUS".
Seite 90 von 202
