7. Weitere Schritte und die Konfiguration Ihres Moduls/Kabels wird im Kapitel „Konfiguration"
beschrieben.
5.5 Display

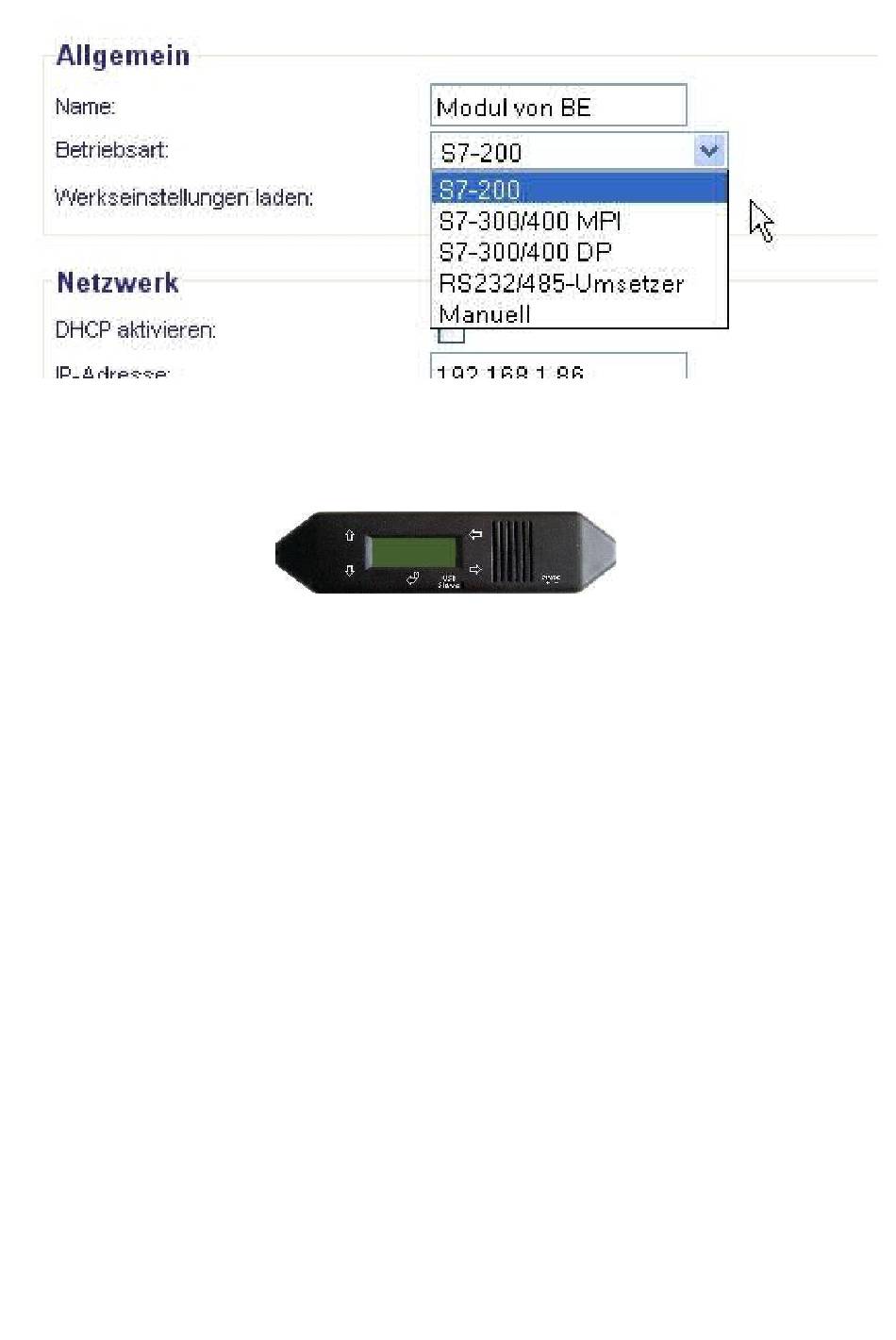

Erläuterung der Anzeige von links nach rechts:
Erste Zeile:
#02 => bedeutet dass (in diesem Beispiel) 2 aktive Stationen auf dem MPI – Bus gefunden wurden
PD => ist die Buchstabenkennung der PC – Baudrate
Anzeige Beschreibung
PD
115,2k oder Baudratenerkennung aktiv
PU
USB Verbindung
P?
Baudratenerkennung und Zugangspfad aktiv
TD
115,2k oder Baudratenerkennung aktiv (Kabel ist als TS – Adapter konfiguriert)
PG
19,2k
TS
19,2k (Kabel ist als TS-Adapter konfiguriert)
Pg
38,4k
Ts
38,4k (Kabel ist als TS-Adapter konfiguriert)
pG
57,6k
tS
57,6k (Kabel ist als TS-Adapter konfiguriert)
PM
PPIMulti (187,5k)
00 => ist die Stationsnummer des MPI-Kabels. (Standard ist „0")
(In der Systemsteuerung klicken Sie auf „PG/PC-Schnittstelle einstellen" Dort klicken Sie auf
Seite 13 von 202
Erste Zeile
=> #02PD00¯
Zweite Zeile => !02AG04°
Handbuch S7-LAN
