10.4 Konfiguration

1. Starten Sie über das Startmenü die PLC-VCOM Applikation, falls diese nicht schon gestartet ist.
2. Öffnen Sie den PLC-VCOM mit einem Klick auf das Symbol
Infobereich.

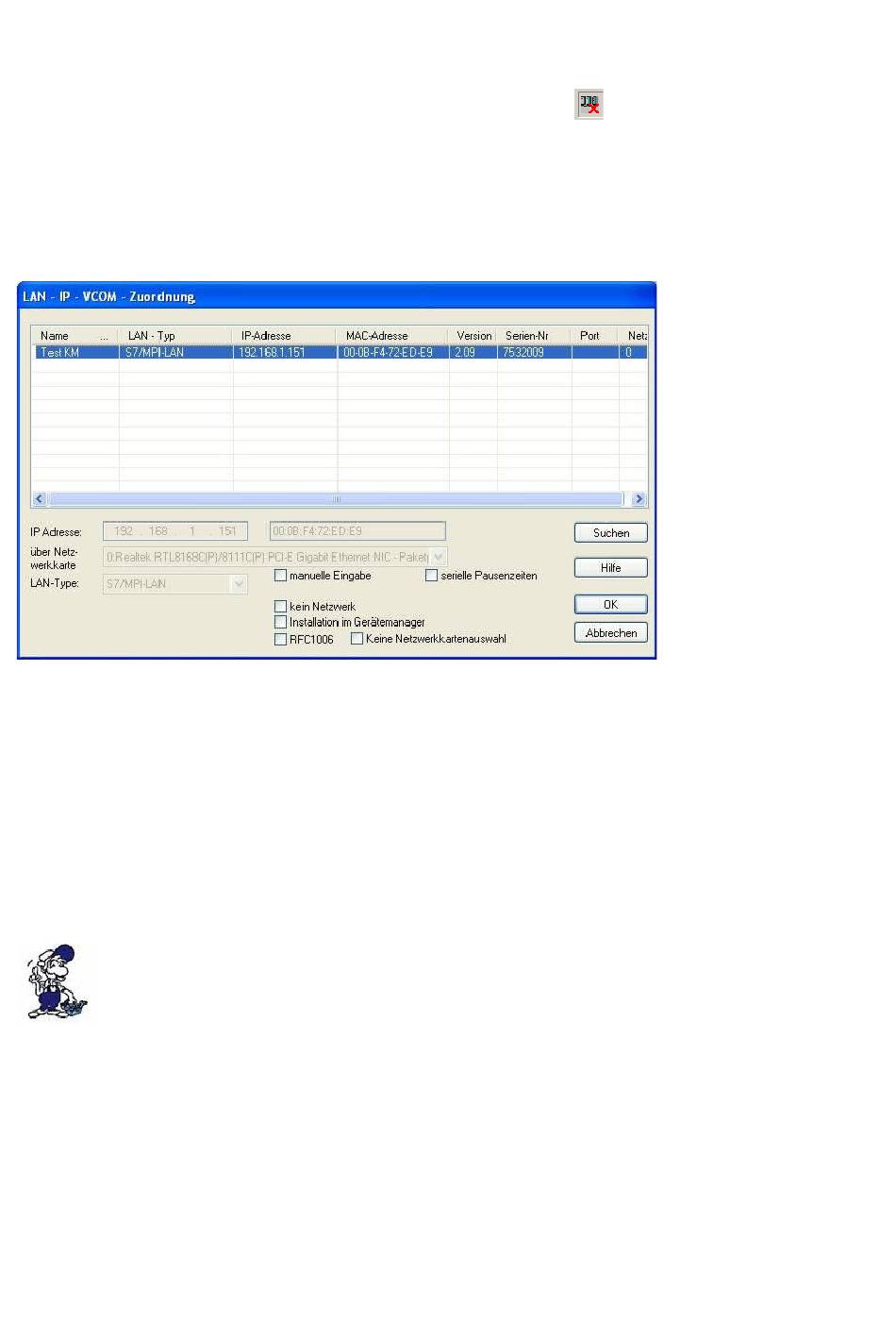

3. Nachdem der PLC-VCOM geöffnet ist, klicken Sie im Bereich Status auf „Konfigurieren" und
der Assistent zur Konfiguration wird ausgeführt.

10.4.1 S7-LAN

10.4.1.1 Automatisch

1. Mit einem Klick auf „Suchen" senden Sie einen Rundruf (Broadcast) an alle Kabel und Module,
die sich in Ihrem Netzwerk befinden oder direkt am Computer angeschlossen sind. Jedes, auf diesen
Rundruf, reagierende Kabel/Modul wird in die Teilnehmerliste eingetragen.
2. Wählen Sie das gewünschte Kabel/Modul aus, so dass es blau markiert ist.
Hierbei werden alle Parameter automatisch in den Konfigurations-Assistenten übernommen.

10.4.1.2 Manuell

Die manuelle Eingabe betrifft die Netzwerkteilnehmer die sich hinter Routern, in
anderen Netzen befinden, da der Broadcast zur automatischen Erkennung nicht von
Routern weitergegeben wird und diese Netzwerkteilnehmer somit nicht gefunden
werden können.
1. Wenn Ihnen die IP-Adresse Ihres Kabel bekannt ist, haben Sie die Möglichkeit diese manuell
einzugeben. Um das Eingabefeld hierfür zu aktivieren, klicken Sie auf das Kästchen „manuelle
Eingabe".
2. Tragen Sie bei „IP-Adresse", die Adresse Ihres Kabels/Moduls ein, mit dem Sie sich verbinden
wollen und wählen sie Ihren Kabeltype im Feld „LAN-Type" aus.
10.4.1.3 Abschließende Einstellungen
3. Wählen Sie die Optionen an, die Sie eventuell benötigen, wie z.B. RFC1006,
