Ports; Web-Interface Ab V2.10 (S7-Lan) / V2.36 (Mpi-Lan) - Process-Informatik S7-LAN Benutzerhandbuch

Sprachauswahl abgefragt
Die HTML-Seiten werden dann mit einem Link „Ausloggen" versehen, mit dem die
Passworteingabe für ALLE Passwörter rückgängig gemacht wird. Beim nächsten Zugriff auf die
HTML-Seiten werden die Passwörter wieder abgefragt.

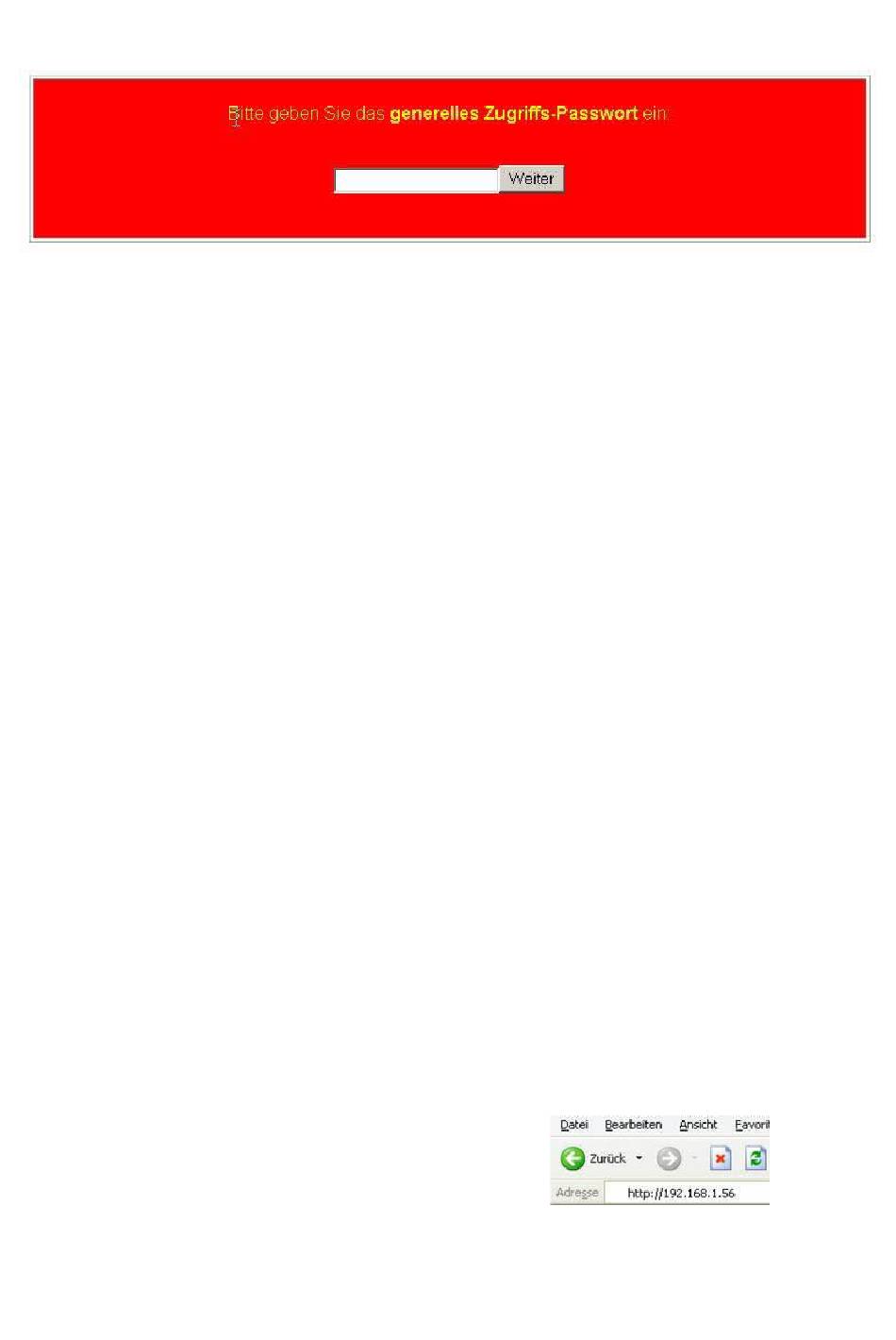

Passwörter
generelles Zugriffspasswort
Passwort für Variable Steuern
Passwort für Konfiguration StVar

7.1.12 Ports

Bitte prüfen Sie in Ihrer Firewall im PC oder auch extern dass diese Ports (in/out) freigeschaltet
sind!
Port Typ
40501 UDP
64738 UDP
291 UDP
292 UDP
80 TCP
102 TCP
64738 TCP

7.2 Web-Interface ab V2.10 (S7-LAN) / V2.36 (MPI-LAN)

Starten Sie Ihren Web-Browser und geben Sie in
die Adresszeile die IP-Adresse des Moduls mit
vorstehendem „http://" ein. Bestätigen Sie mit
der <ENTER> Taste um die Startseite
(Sprachauswahl) zu laden.
Handbuch S7-LAN
Bemerkung
Wird abgefragt beim ersten Zugriff auf die
HTML-Seiten nach der Sprachauswahl
Wird beim Aufrufen von „VarSteuern" abgefragt.
Bei korrektem Passwort wird das Steuern der
Operanden zugelassen. Bei fehlerhaftem
Passwort wird nun der Status der Variablen
angezeigt und das Steuern ist gesperrt.
Beim Aufrufen der VarSteuern-Maske wird dieses
Passwort benötigt.
Beschreibung
Konfiguration MPI- / S7-LAN
Kommunikationsport
NOT-Loader
Firmware-Update TIC
Webbrowser
RFC1006, CP-Mode
Kommunikationsport (MPI)
Seite 100 von 202
