Hier kann nun das Modem, der Standort des Modems sowie die Überwachungszeiten definiert
werden.
9.3.4.3.2 „TS-Funktion"
Mit diesem Auswahlknopf wird das MPI-Kabel als TS- oder PC-Adapter konfiguriert. Rechts
daneben steht der aktuelle Zustand des Kabels.

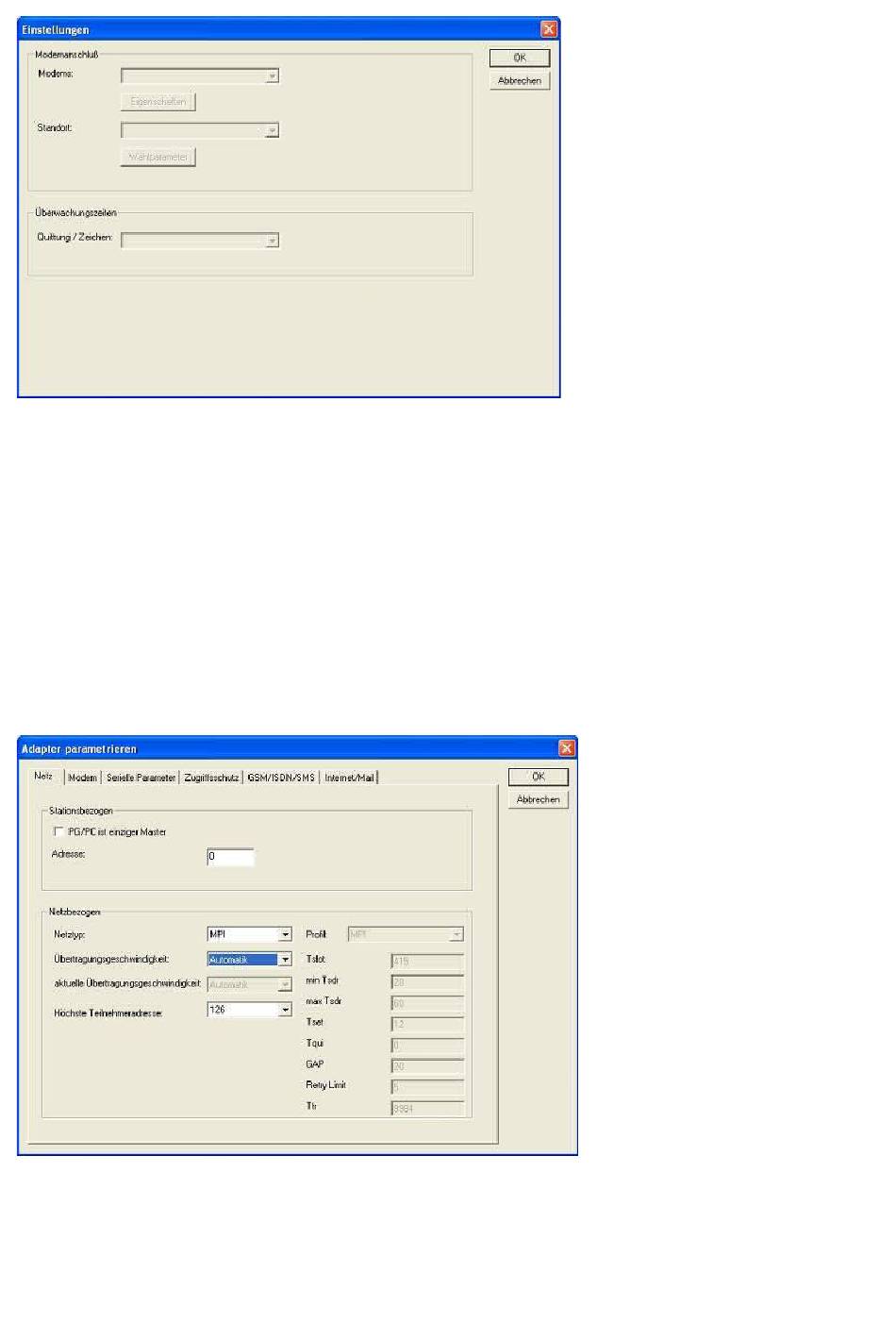

9.3.4.3.3 „Adapter parametrisieren"
Im nachfolgenden Dialog kann nach erfolgter Aktivierung der TS-Funktionalität das MPI-Kabel
konfiguriert werden.
Netz
Stationsbezogen:
Hier kann folgendes eingestellt werden:
Der TS-Adapter ist einziger Master im Bus (der Adapter muss alle passiven Teilnehmer ansprechen)
Handbuch S7-LAN
Seite 144 von 202
