Bedienelemente; Ethernet-Leds - Process-Informatik S7-LAN Benutzerhandbuch

Simatic-Manager TIC
Starter-Software TIC
MicroWin TIC
PLCVCom für S7-21x-Steuerungen (kein MultiMaster-
MicroWin
Protokoll)
PLCVCom oder bei S7-LAN/MPI-LAN direkt im
PG-2000
Schnittstellendialog
TIC
S7 für Windows
PG/PC-Schnittstelle
S7 für Windows PLCVCom
Um eine Kommunikation mit der SPS herstellen zu können installieren Sie bitte folgende Produkte
für MPI/PPI und MPI-II[nur seriell]:
Produkt Treiber
keine Unterstützung da Siemens im Treiber "PC-Adapter"
TIA-Portal
die serielle Unterstützung rausgenommen hat
Simatic-Manager enthaltener Treiber "PC-Adapter" für MPI und PROFIBUS
Starter-Software enthaltener Treiber "PC-Adapter" für MPI und PROFIBUS
MicroWin enthaltener Treiber "PC/PPI-Kabel"
Standard-Funktion, Parametrierung im Schnittstellen-
PG-2000
Dialog
Standard-Funktion, Parametrierung im Schnittstellen-
S7 für Windows
Dialog

5 Bedienelemente

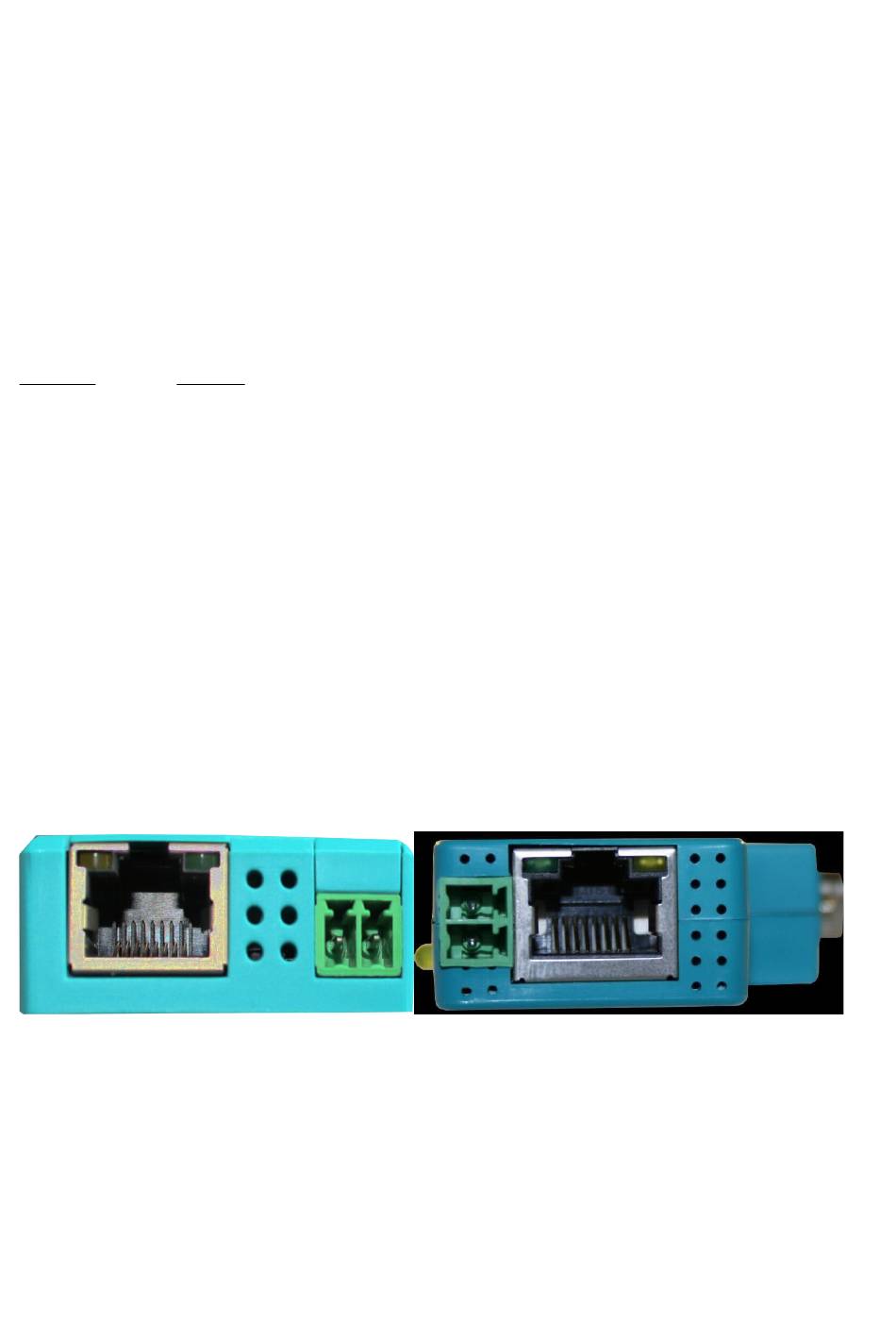

5.1 Ethernet-LEDs

Grüne LED Aus:
Grüne LED An:
Gelbe LED Aus:
Gelbe LED Blinkt:
Nur Gelbe LED An (nur bei S7-
LAN!):
Seite 9 von 202
⇒
"TIC ETH/USB" für MPI, PPI oder PROFIBUS
⇒
"TIC ETH/USB" für MPI oder PROFIBUS
⇒
"TIC ETH/USB" für PPI und S7-22x-Steuerungen
⇒
"TIC ETH/USB" für MPI oder PROFIBUS über
Link OFF (Es besteht keine Verbindung zum Netzwerk)
Link ON (Es besteht eine Verbindung zum Netzwerk)
Listening (Keine Datenübertragung)
Transmission (Datenübertragung läuft)
Während dem Bootvorgang bis das Modul einsatzbereit ist
Handbuch S7-LAN
