8. Da dies unser S7-LAN-Modul/MPI-LAN-
Kabel sein wird kennzeichnen wir sie auch
dementsprechend.

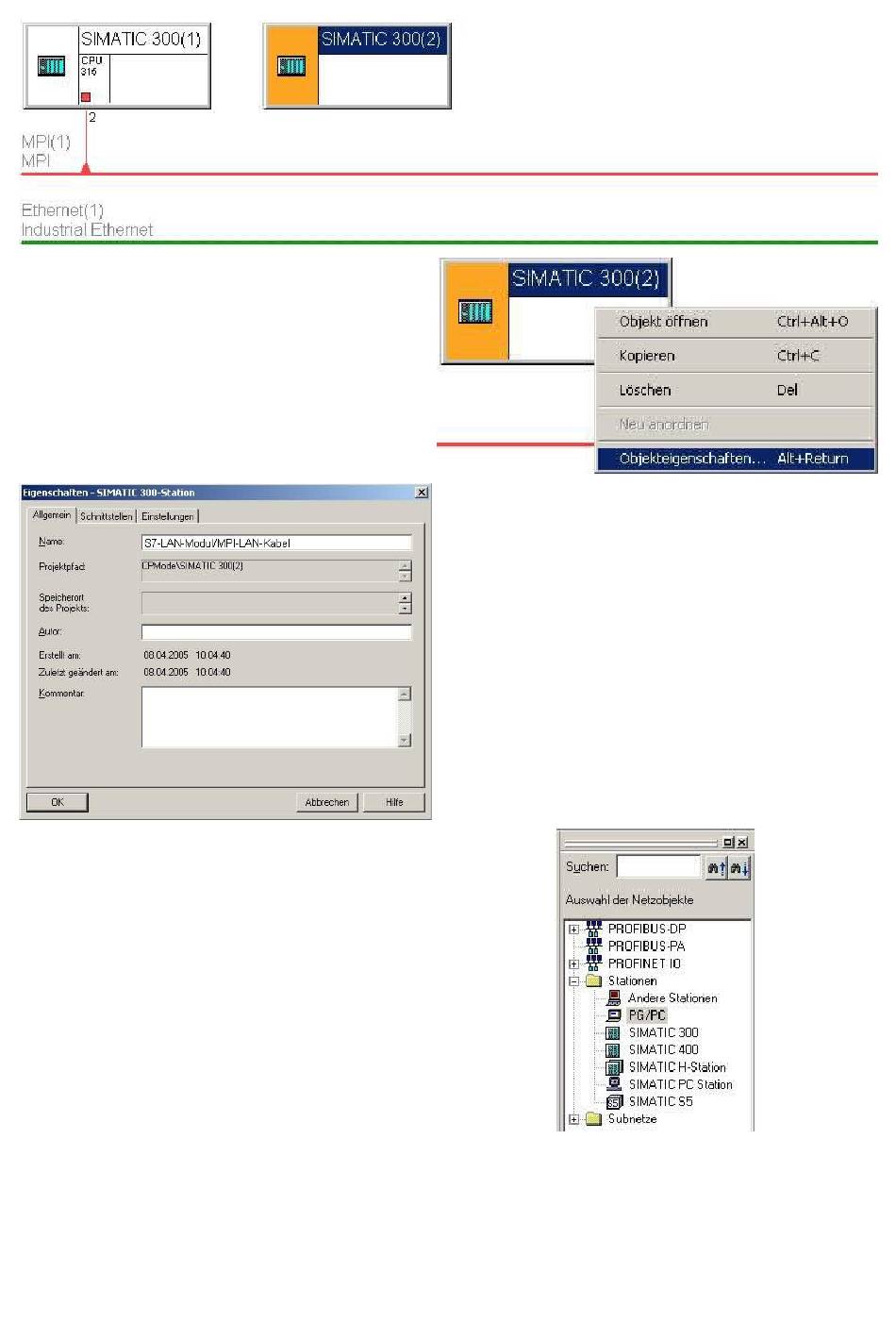

Rechts-Klicken Sie hierfür auf das Rechteck
mit der Bezeichnung „SIMATIC 300(2)" und
wählen Sie „Objekteigenschaften".
10. Im Explorer für „Netzobjekte" wählen Sie
im Zweig „Stationen" den Punkt „PG/PC" an.
Die Darstellung der Geräte und Busse wird um
einen PG/PC erweitert.
Handbuch S7-LAN
9. Geben Sie im neuen Dialog den Namen „S7-
LAN/MPI-LAN für CP – Mode" ein und
bestätigen Sie die Eingabe mit „OK".
Die Änderungung sollte danach
auch gleich sichtbar sein.
