S7- Gateway Konfigurieren; Mit Dem Web-Browser - Process-Informatik S7-LAN Benutzerhandbuch

der Konfigurationsbereich befindet.
5. Als „Verbindungs - Typ" stellen Sie „ISO - on - TCP - Verbindung" ein. Bei dieser Einstellung
wird der TCP – Port 102 verwendet.
6. Der Pollzyklus (in ms) gibt an, wie viel Zeit verstreicht, bis das S5 – Gateway den
Konfigurationsbereich der Verbindung zyklisch ausliest und prüft, ob etwas zu tun ist. Wird hier 0
angegeben wird pausenlos von der SPS gelesen.
7. Im Bereich Adressen können sie lediglich die IP – Adresse des Partners angeben. Die IP –
Adresse des S5 – Gateway Moduls konfigurieren sie weiterhin über den S5 – LAN Manager.
8. Bei beiden Geräten können Sie den „TSAP" (Transport – Service – Access – Point) festlegen.
Dieser besteht aus 16 Zeichen und stellt die Identifikation der Verbindung dar. Dies wird benötigt
wenn mehrere Verbindungen mit einer IP – Adresse vorhanden sind. (Ab Firmware Version 0.45 im
S5 – Gateway kann mit jeder beliebigen TSAP eine Verbindung aufgebaut werden)
9. Bei dem zweiten Modul muss zusätzlich zu den hier beschriebenen Schritten bei „Verbindungs –
Typ" der Hacken bei „aktiver Verbindungsaufbau" gesetzt werden.
Die Kommunikation über S5 – Gateway ist nun eingerichtet.
13.1.2 S7– Gateway konfigurieren
Starten Sie Ihren Internetexplorer und geben Sie in der Adressleiste die IP des S7-LAN Moduls ein.
Nun öffnet sich die Konfigurationsseite des S7 – LAN.

13.1.2.1 Mit dem Web-Browser

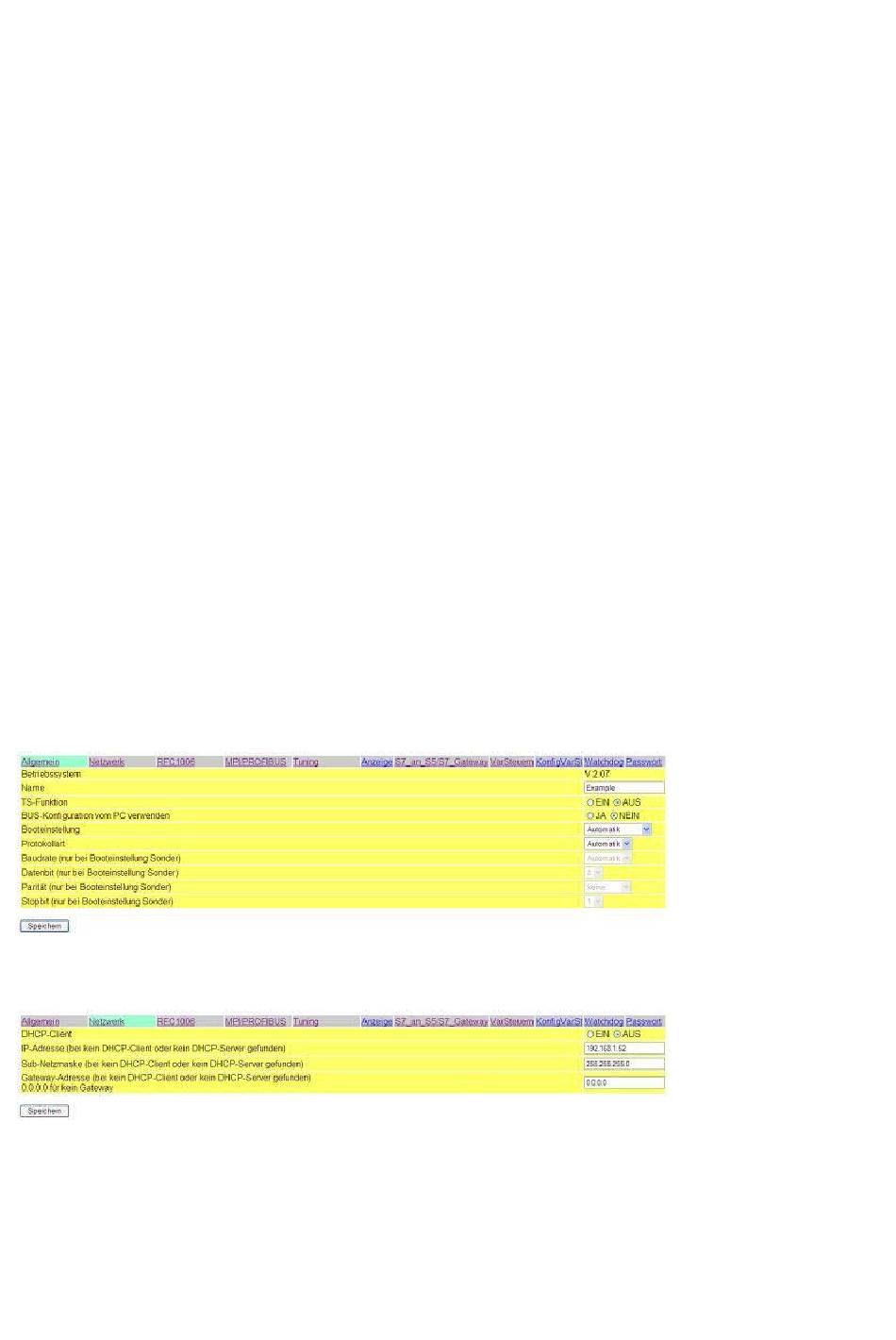

Stellen Sie bei „Allgemein" ein, was für einen Namen Ihr Modul haben soll.
Unter anderem muss die „TS-Funktion" ausgeschaltet sein und „BUS - Konfiguration vom PC
verwenden" auf „NEIN" gestellt sein. „Booteinstellungen" und „Protokollart" müssen beide auf
„Automatik" gestellt sein.
Unter „Netzwerk" müssen Sie den „DHCP - Client" auf „AUS" stellen und die IP – Adresse des
Moduls einstellen.
Bei „MPI/PROFIBUS" stellen Sie die Baudrate auf 187K5 und legen die höchste Stationsadresse
fest. Unter „lokale Teilnehmeradresse" geben Sie Ihrem S7-LAN eine Nummer. Das „Profil" muss
auf „MPI" eingestellt sein.
