Als letztes müssen Sie nun noch unter „RFC1006" bei „Ziel - CPU" die Nummer Ihrer CPU die in
Ihrer SPS hinterlegt ist eintragen und der „Busparameter" sollte auf „Konfig" stehen.

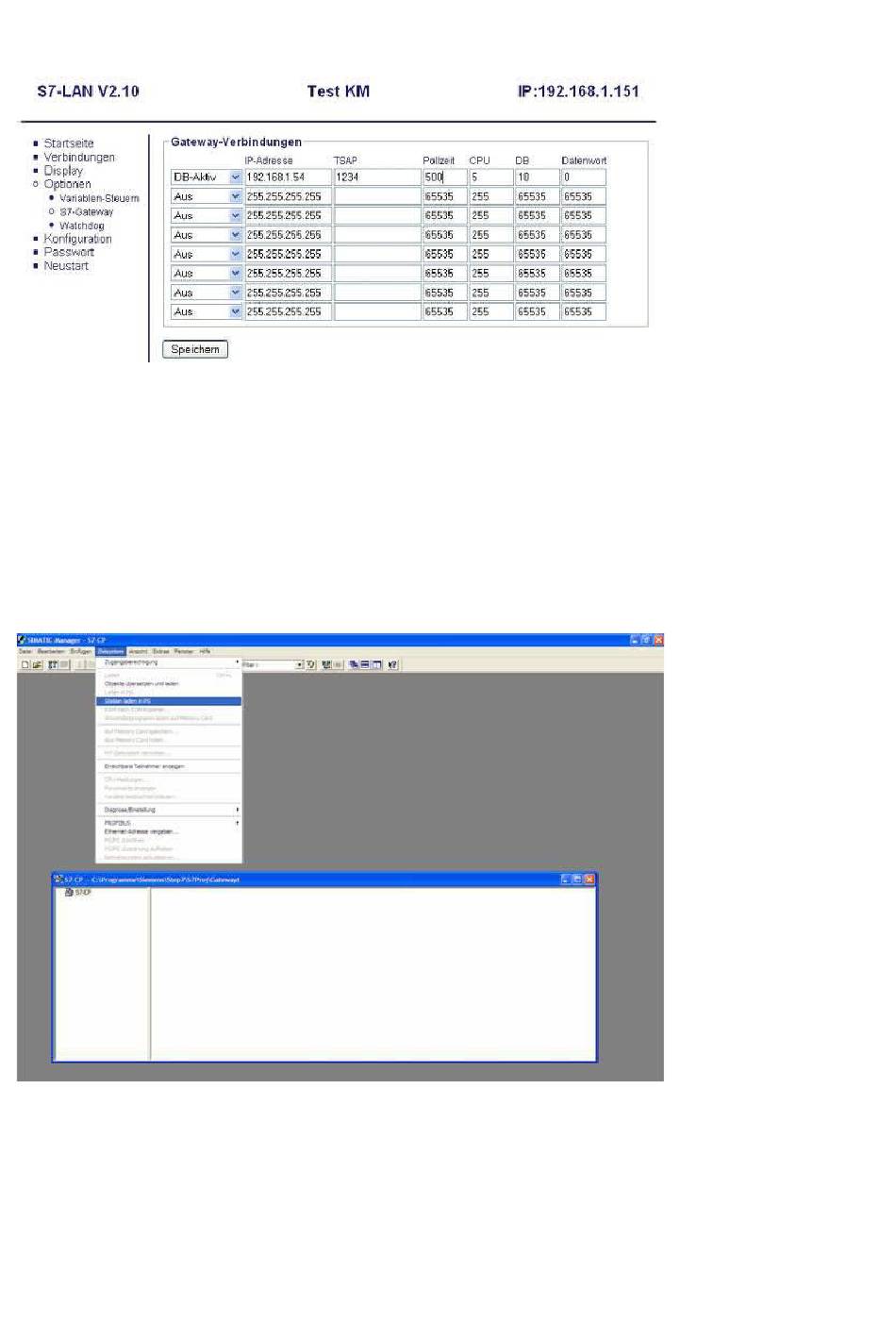

Der letzte Schritt ist es das Gateway zu konfigurieren. Hier müssen Sie bei „Verbindungstyp" „DB
– Aktiv" (im Partner Gerät „Passiv") einstellen und bei „Stationsnummer" müssen Sie die Nummer
Ihrer SPS hinterlegen. Nun müssen Sie noch festlegen, welches der Konfigurationsdatenbaustein in
Ihrer SPS ist und ab welchem Datenwort. Die IP – Adresse Ihres S5 – LANs geben Sie bei „IP –
Adresse Partner" ein. Bei „TSAP" hinterlegen Sie nun noch den gleichen Namen wie Sie im S5 –
LAN Manager Ihrem S5 – LAN zugeteilt haben.

13.4.2 S7-CP einrichten

1. Starten Sie Ihre Programmiersoftware und laden Sie Ihre Station in die Software.
2. Nun öffnen Sie über „Extras" und „Netz konfigurieren" das „NetPro"-Fenster in dem Sie Ihre
Stationen und Subnetze einrichten können.
