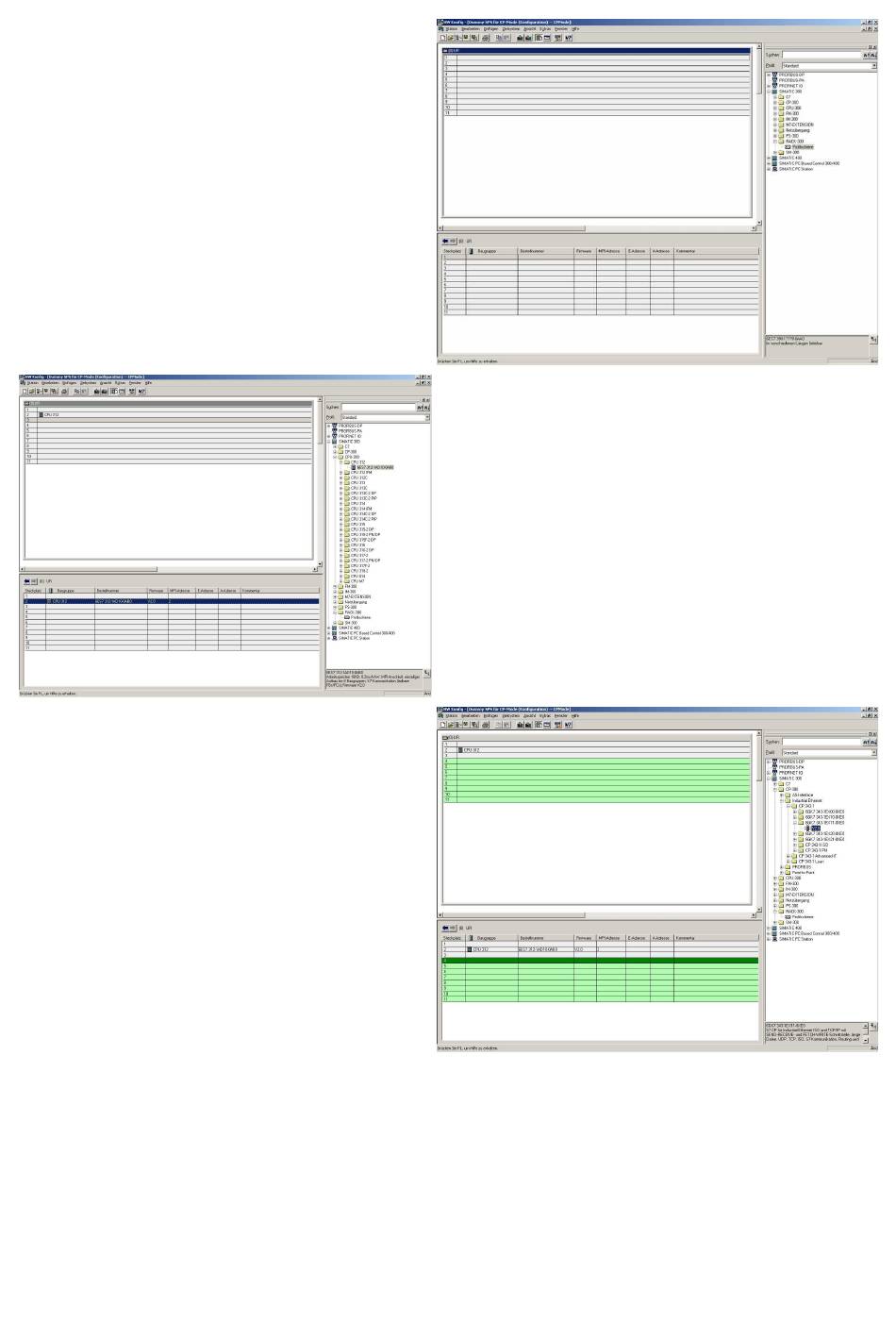

22. Ein neues Fenster öffnet sich (die Hardware
Konfiguration).
Rechts sehen Sie den Explorer für die
Hardware in welchem Sie den Punkt
„Profilschiene" unter „SIMATIC 300" =>
„RACK - 300" auswählen.
Daraufhin sollte das Fenster folgende
Darstellung haben
24. Markieren Sie „V2.0" im Hardware
Explorer unter „SIMATIC 300" => „Industrial
Ethernet" => „CP 343 - 1" => „6GK7 343 -
1EX11 - 0XE0" und selektieren Sie daraufhin
einen der grün dargestellten Steckplätze links
unten (siehe dunkel grüne Markierung).
Nun können Sie auf „V2.0" doppelklicken um
das Objekt der Profilschiene hinzuzufügen.
Seite 51 von 202
23. Im Hardware Explorer:
„SIMATIC 300" => „CPU - 300" => „CPU 312"
wählen Sie den Punkt „6ES7 312 - 1AD10 -
0AB0" an und fügen Ihn mit einem doppelklick
der Profilschiene hinzu.
Die Ansicht müsste sich nun folgendermaßen
geändert haben:
