Der gewählte COM – Port muss frei sein, da sonst das Kabel nicht ansprechbar ist.
Wenn Sie sich nicht sicher sind, welchen COM-Port Sie verwenden können, drücken Sie
in diesem Dialog „OK". Im Startmenü - Programmordner mit dem Namen
„SelectCOM", können Sie die COM-Port Auswahl erneut aufrufen.
10.3 Übersicht
In der Windows - Taskleiste erscheint nach dem Neustart das Symbol der PLC – VCOM Software.
Dieses Symbol zeigt den aktuellen Status der Verbindung mit Ihrem MPI-II, MPI-USB, MPI-LAN,
S7-USB, S7-LAN oder S5-LAN an.

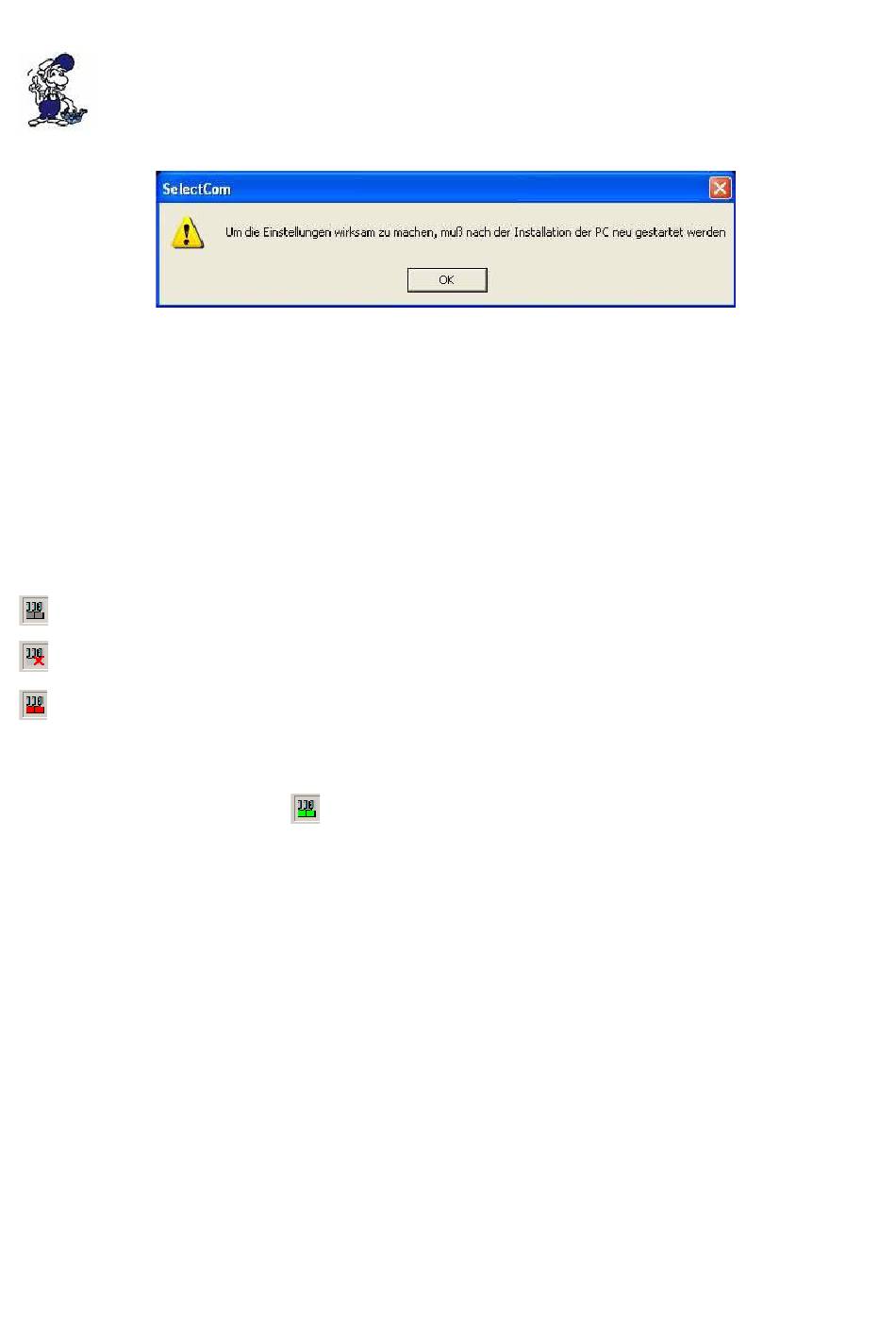

10.3.1 Zustände des PLC-VCOM:
PLC –VCOM ist mit einem Gerät verbunden und
betriebsbereit.
PLC – VCOM ist mit keinem Gerät verbunden.
Leuchten beide Felder rot, ist ein Fehler während der
Kommunikation aufgetreten.
Sendeanzeige (linkes Feld):
Wenn diese Grün leuchtet,
werden
Daten an das Kabel gesendet.
Handbuch S7-LAN
9. Klicken Sie auf „OK", um die Installation zu beenden.
Empfangsanzeige (rechtes
Wenn diese Grün leuchtet,
Daten vom Kabel empfangen.
Feld):
werden
