SBEG : KF
SLEN : KF
ACT : M
LEN : KF
DONE : M
ERR : M
STAT : MW 20
:
: SPA FB
Name : S5L_RECV
JDBN : KF
JDBW : KF
RTYP : KC
RDBN : KF
RBEG : KF
RLEN : KF
ACT : M
LEN : MW 24
NDR : M
ERR : M
STAT : MW 22
Setzten Sie die Eingänge E8.0 und E9.0 auf „1" um den Zyklus zu starten.

13.3.5 Testen des Aufbaus

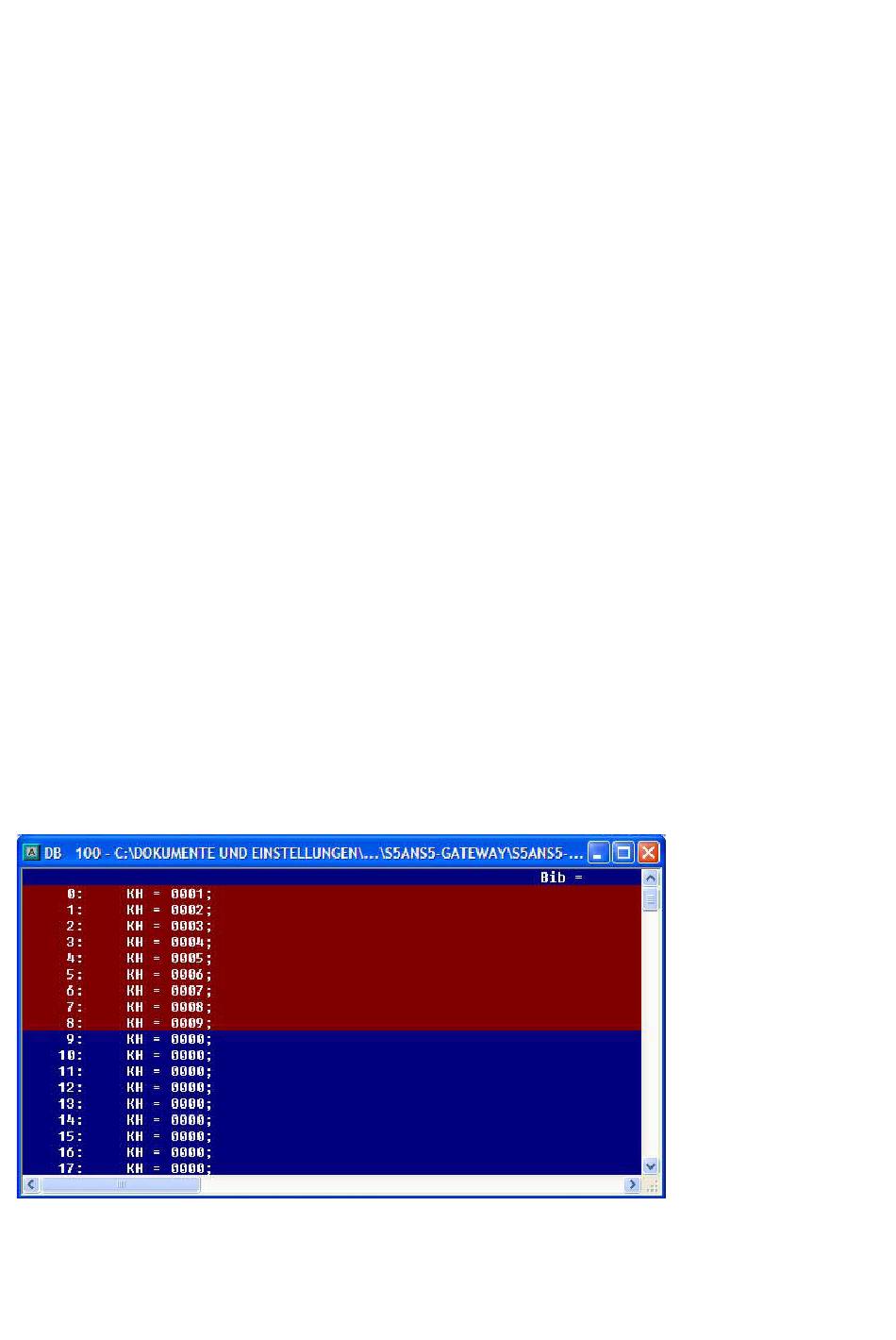

1. Öffnen Sie den DB100 in Ihrer S5-SPSen und geben Sie beliebige Werte in den ersten 20 Bytes
ein.
z.B.:(1; 2; 3; 4; 5; 6; 7; 8; 9)
2. Öffnen Sie den DB14 in Ihrer S7 - SPS und geben Sie beliebige Werte in den ersten 20 Bytes ein.
Seite 187 von 202
+00000
+00020
10.0
+00020
11.0
11.1
56
+00020
+00000
D
+00100
+00100
+00020
12.0
13.0
13.1
