Die Bytes ab DW100 sollten die Gleichen sein wie die, die Sie im DB100 der S5 – SPS ab DW0
konfiguriert haben.
Stimmen diese über ein so war die Kommunikation erfolgreich
13.2 S7 an S7 – Gateway Kommunikation
13.2.1 S7– Gateway konfigurieren

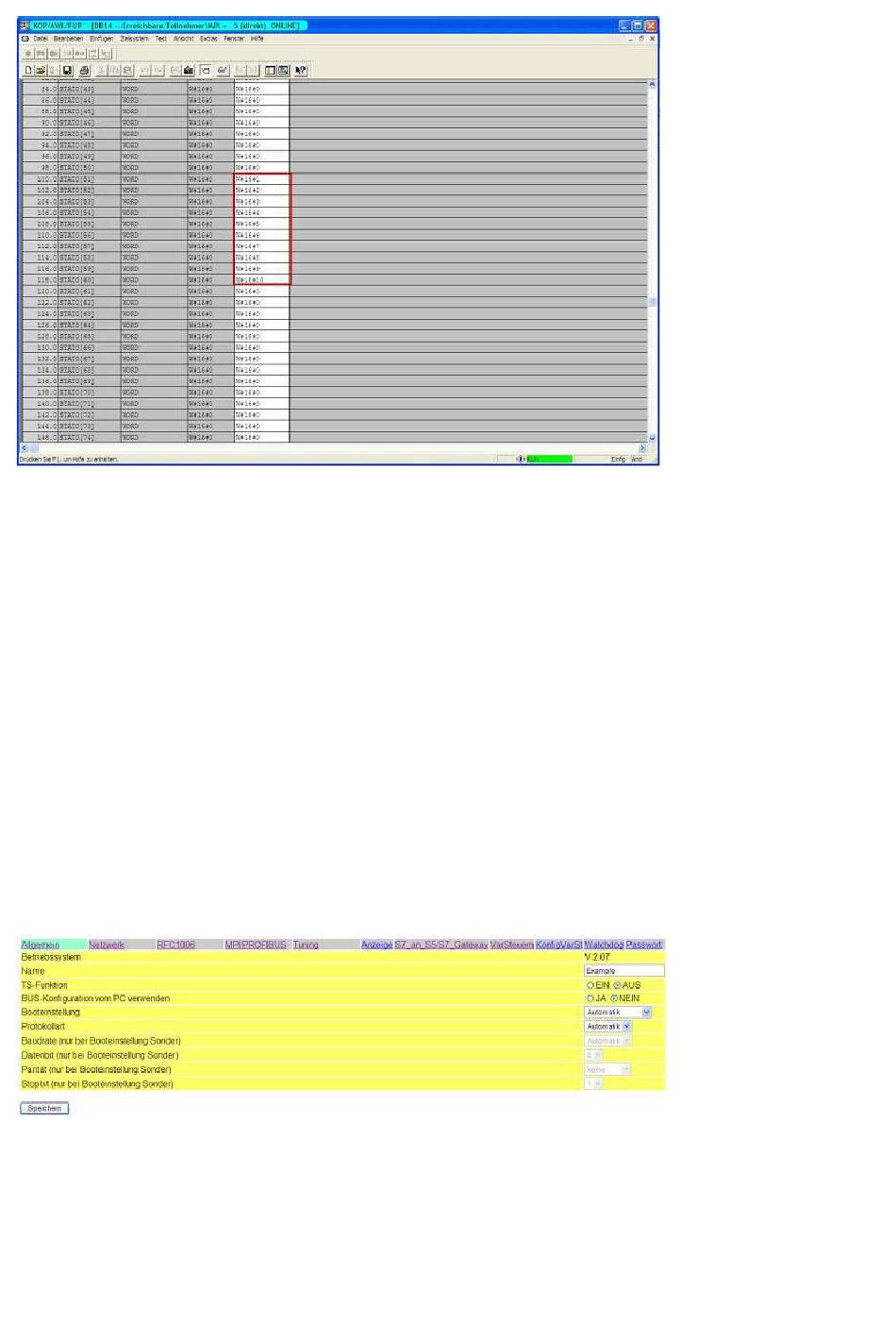

Starten Sie Ihren Internetexplorer und geben Sie in der Adressleiste die IP des S7-LAN Moduls ein.
Nun öffnet sich die Konfigurationsseite des S7 – LAN.

13.2.1.1 Mit dem Web-Browser

Stellen Sie bei „Allgemein" ein, was für einen Namen Ihr Modul haben soll.
Unter anderem muss die „TS-Funktion" ausgeschaltet sein und „BUS - Konfiguration vom PC
verwenden" auf „NEIN" gestellt sein. „Booteinstellungen" und „Protokollart" müssen beide auf
„Automatik" gestellt sein.
Unter „Netzwerk" müssen Sie den „DHCP - Client" auf „AUS" stellen und die IP – Adresse des
Moduls einstellen.
Seite 171 von 202 Handbuch S7-LAN
