Process-Informatik S7-LAN Benutzerhandbuch Seite 18

nicht aktive VPN-Verbindung geschehen. In diesem Fall den VPN-Kanal aufbauen und mittels
"Geräte prüfen" die Erreichbarkeit der hinterlegten Module nochmals prüfen.

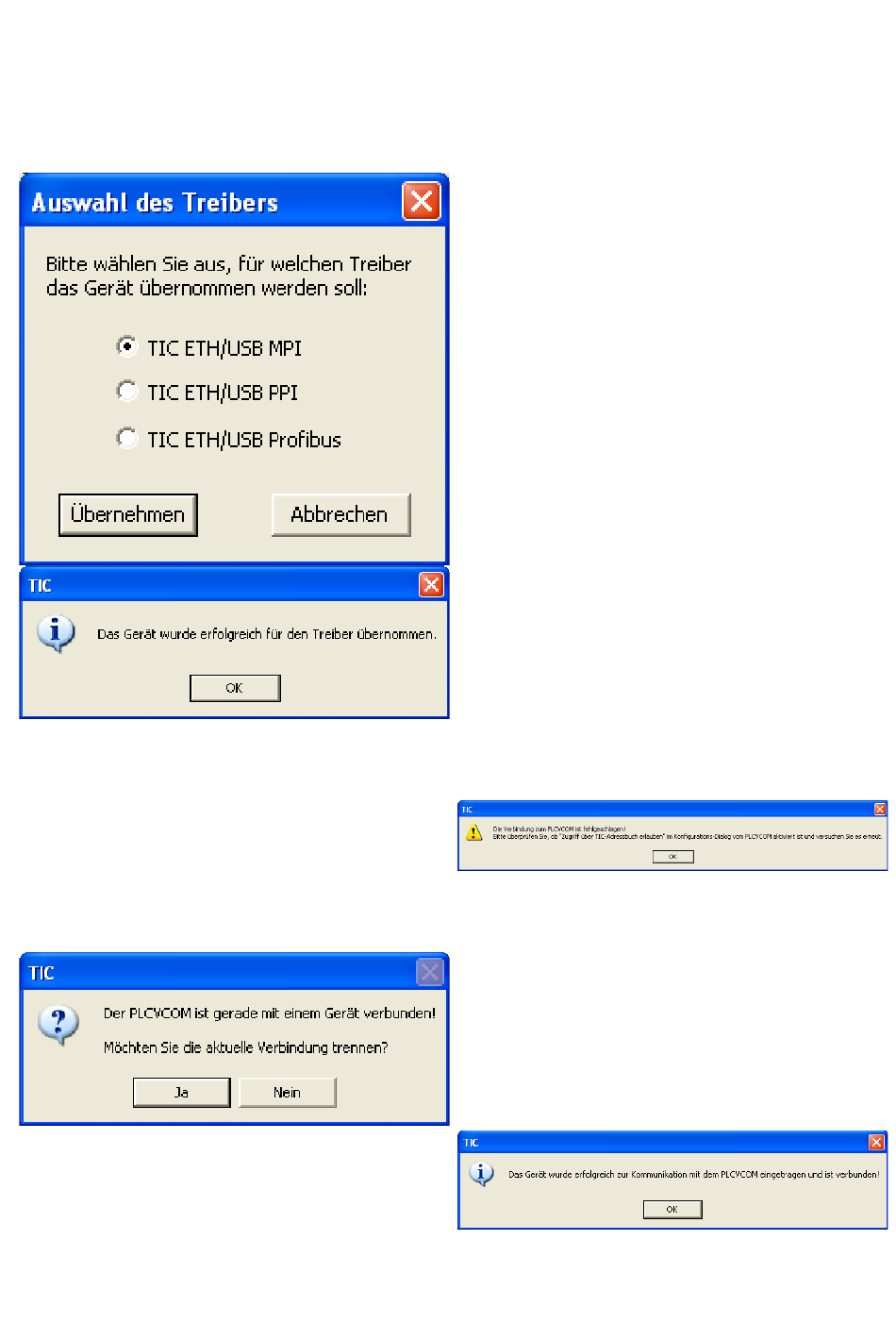

Um die Kommunikation zu einem dieser Module aufzubauen einfach einen "grün" hinterlegten
Eintrag anklicken und mittels "Kommunikation einstellen" den zu verwendeten Kommunikations-
Treiber:
Das kann auch mit einem S5-LAN++ gemacht
werden, nur kommt hier kein Dialog für die
PG/PC-Schnittstelle, es wird gegebenenfalls der
virtuelle Com-Port PLCVCom gestartet falls es
noch nicht der Fall ist und diesem der Gerätetyp
sowie die IP-Adresse des Gerätes übertragen. Das
Programm meldet, ob der Zugriff des TIC im
PLCVCom eingeschaltet ist. Falls dies nicht der
Fall ist, dann bitte im PLCVCom aktivieren.
Sobald diese Verbindung aufgebaut ist kommt die
entsprechende Rückmeldung an den Anwender.
Handbuch S7-LAN
auswählen und mit "Übernehmen" bestätigen.
Jetzt ist der Treiber für das Modul parametriert
und die Verbindung zur Anlage kann hergestellt
werden.
Ist der PLCVCom mit einem anderen Modul
verbunden wird dies ist einer entsprechenden
Meldung angezeigt. Durch "Ja" wird diese
Verbindung getrennt und mit den selektierten
Daten neu aufgebaut.
Seite 18 von 202
