Process-Informatik S7-LAN Benutzerhandbuch Seite 95

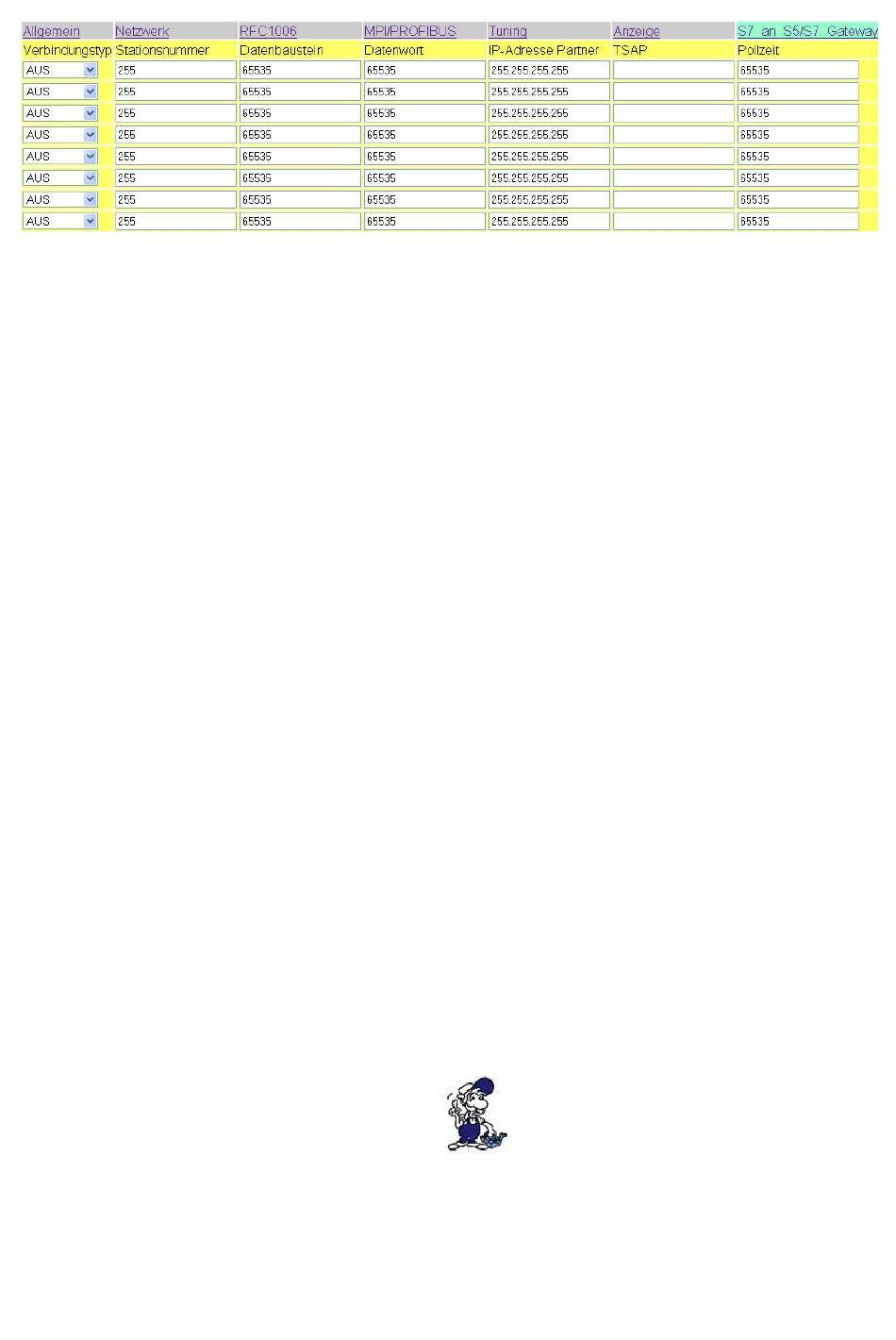

Verbindungstyp
Typ Beschreibung
AUS Verbindung wird nicht verwendet
DB-Aktiv (*1) Baut die Verbindung aktiv über TCP auf
DB-Passiv (*1) Wartet darauf das ein anderes Gerät die Verbindung aufnimmt
S7-Aktiv (*2) Baut die Verbindung aktiv über TCP auf
Wartet darauf das ein anderes Gerät die Verbindung aufnimmt
S7-Passiv (*2)
(*1) DB Aktiv und Passiv verwenden zum Datenaustausch den Funktionsbaustein FC 55 (senden)
und FC 56 (empfangen)
(*2) S7 Aktiv und Passiv verwenden zum Datenaustausch eine Brückenfunktion.
Stationsnummer:
Definiert den lokalen Kommunikationspartner
der Verbindung. Diese Stationen müssen sich
im gleichen MPI-Bus wie das S7 Modul
befinden.
Datenbaustein:
Bestimmt den Datenbaustein welcher für die
Kommunikation verwendet wird.
Datenwort:
Bestimmt den Speicherbereich welcher für die
Kommunikation verwendet wird. Mindestens
32 Byte pro Verbindung.
IP – Adresse Partner:
Geben Sie hier die IP – Adresse des Partners an
mit dem eine Verbindung aufgebaut werden
soll.
Seite 95 von 202
Sie können hier ein S5 - Gateway angeben um die
Kommunikation mit einer S5 SPS aufzubauen.
TSAP:
Um die Verbindung eindeutig zu kennzeichnen
muss hier der Transport Service Access Point
angegeben werden. Beide Geräte müssen die
gleiche TSAP besitzen. Maximal 16 Zeichen.
Pollzeit:
Das Modul muss ständig vom Partner lesen. Um
die Netzauslastung zu verringern kann hier die
Pollzeit vergrößert werden. Die Angabe ist in 10ms
Einheiten. Bei 20 Einheiten wird demnach in
200ms vom Kommunikationsbaustein des
Gegenübers gelesen. Beachten Sie desto höher
dieser Wert ist desto länger kann die
Kommunikation dauern.
Sollten Sie eine Verbindung mit einem
S5 Gateway aufbauen wollen, beachten
Sie bitte, dass das S7 Modul stehts der
Aktive Partner sein sollte (DB Aktiv
einstellen bei Verbindungstyp).
