Process-Informatik S7-LAN Benutzerhandbuch Seite 47

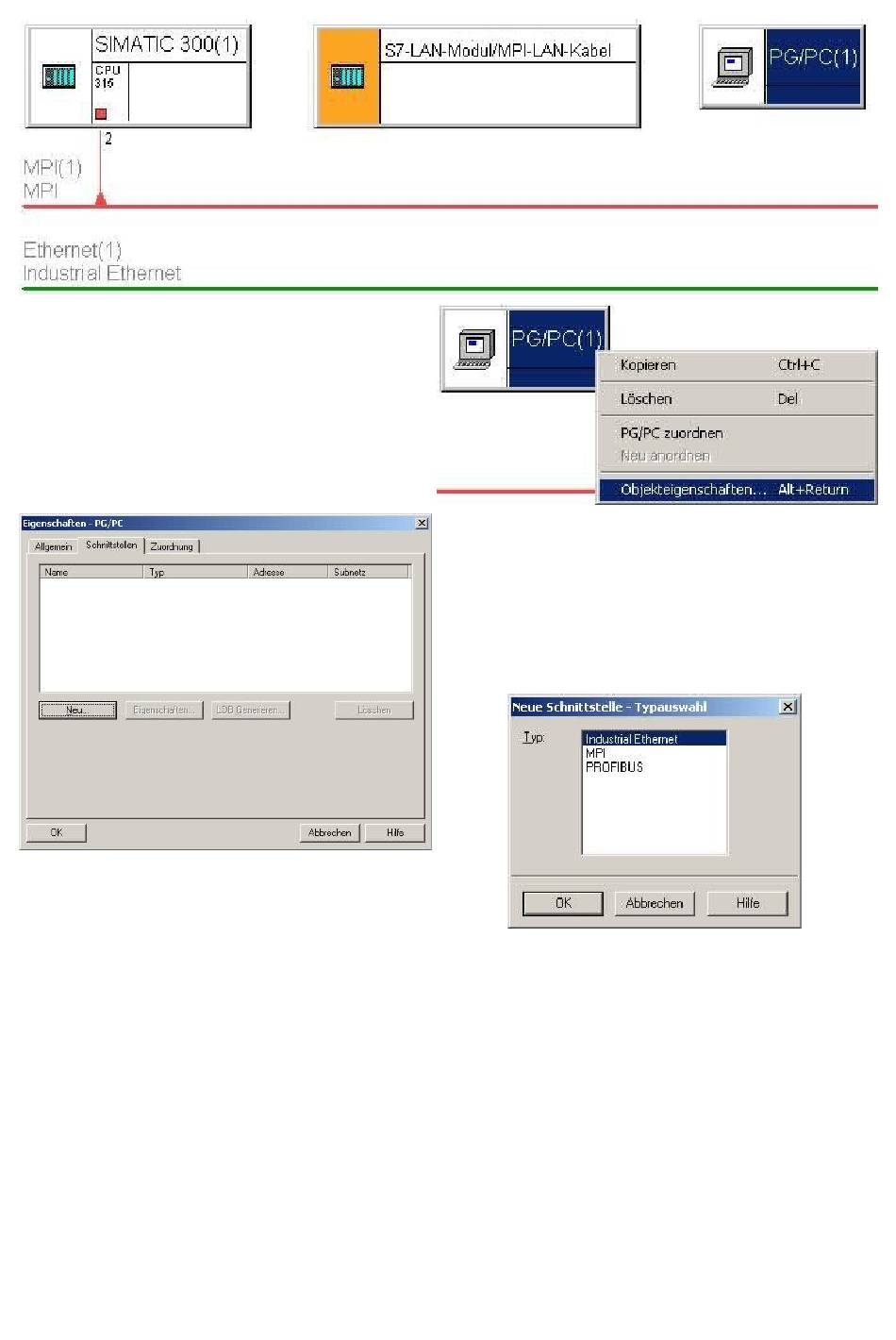

11. Um das neu erstellte Gerät zu
konfigurieren, müssen wir lediglich auf dem
Objekt rechtsklicken und den Kontext - Menü -
Punkt „Objekteigenschaften" auswählen.
13. Wählen Sie in der darauf folgenden
Auswahl „Industrial Ethernet" aus und
bestätigen die Auswahl mit „OK".
14. Nun stellen Sie die IP-Adresse und Subnetz Maske Ihres PC's ein
Beispiel:
IP – Adresse: „192.168.2.106"
Subnetz Maske: „255.255.255.0"
Wählen Sie anschließend „Ethernet(1)" als Subnetz und bestätigen Sie mit „OK".
15. Der Dialog „Eigenschaften – PG/PC" sollte nun 1 Eintrag anzeigen.
Seite 47 von 202
12. Der Dialog „Eigenschaften - PG/PC" bietet
Ihnen in der Register Karte „Schnittstellen" die
Möglichkeit neue Schnittstellen zu erstellen.
Hierfür klicken Sie in der Register Karte
„Schnittstellen" auf die Schaltfläche „Neu...".
Handbuch S7-LAN
