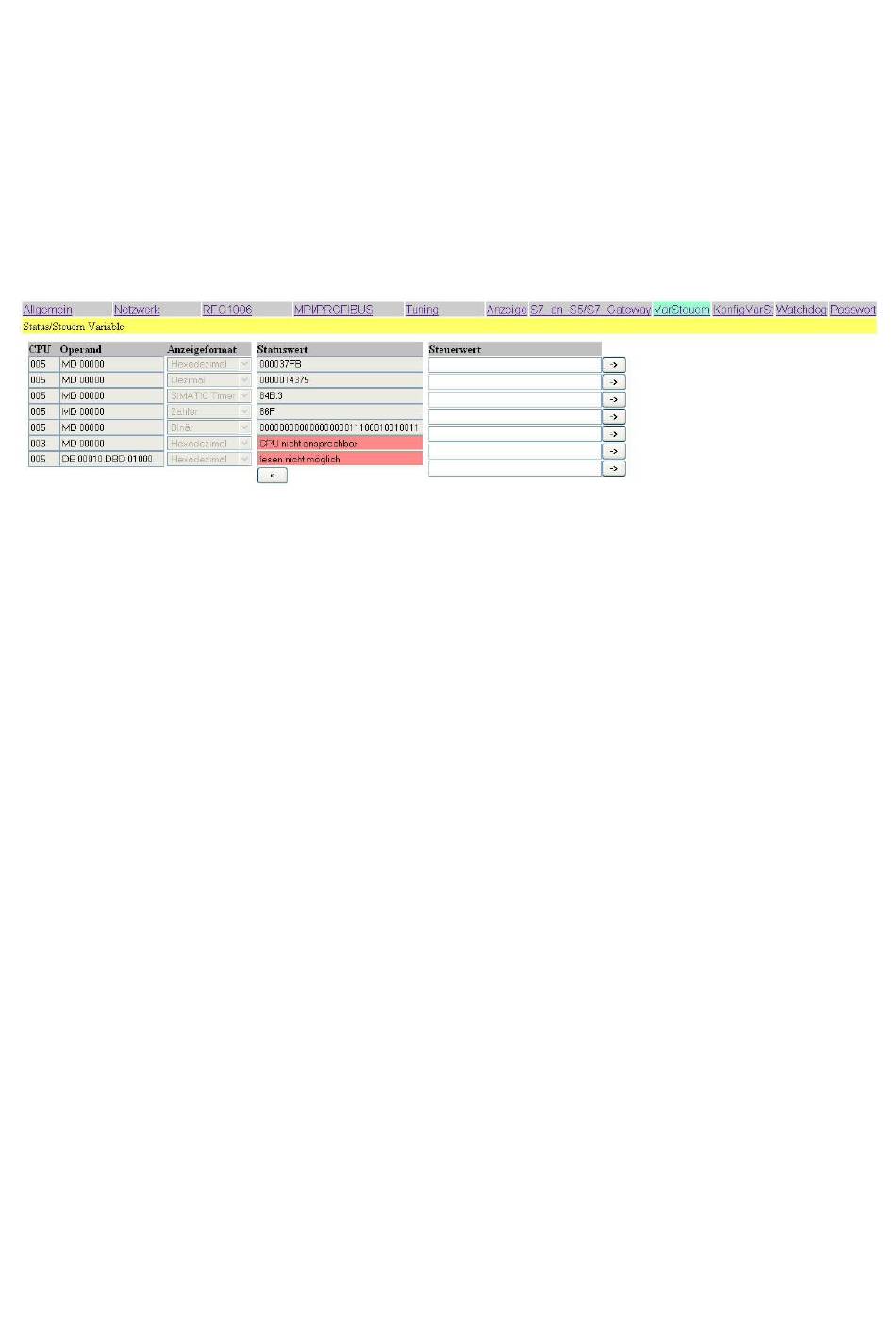

7.1.8 VarSteuern

Diese Option ermöglicht einen Zugriff auf bis zu 16 Variablen der Steuerungen die im selben MPI
oder Profibus angeschloßen sind. In der Demoversion ist nur ein einzelner Operand möglich.
Bei einem konfigurierten Passwort für VariableSteuern werden Sie bei der Anwahl dieser Maske
nach diesem gefragt. Bei falscher oder fehlender Eingabe wird das Steuern der Variablen nicht
zugelassen.
Mit dem Auswahlknopf unterhalb den Statuswerten kann ein auslesen der Operanden ausgelöst
werden. Wenn die CPU nicht erreichbar oder der angegebene Operand nicht gelesen werden
konnte, wird dies rot hinterlegt und entsprechend angezeigt.
Je nach Anzeigeformat ist der Steuerwert anzugeben. Fehlerhafte Eingaben werden ignoriert und
nicht in die SPS übertragen. Das übertragen des einzelnen Wertes wird durch den Auswahlknopf
mit „=>" ausgelöst. Es wird immer nur der Wert, der links dieses Buttons ist, übertragen.
Nach der Übertragung wird ein einlesen der Statuswerte ausgelöst.
Operand Format
MB40 Hexadezimal 1234
MD40 Hexadezimal 1234
MB40 Binär
M40.3 Binär
Handbuch S7-LAN
Eingabe Bemerkung
Zu viele Stellen (Byte=2Stellen)
Leerstellen werden hier ignoriert. Wert ist dann 12h und wird
1 2
in die SPS übertragen
Groß/Kleinschreibung ist egal. Hier wird der Wert ABh in die
Ab
SPS übertragen
AG Letzter Buchstabe keine hexadezimale Ziffer
Es wird 00001234h in die SPS übertragen
11110001 Wird in SPS übertragen
12110011 2 ist keine binäre Ziffer
1111111111 Zu viele Stellen
1111 0010 Leerstellen werden ignoriert. Wert wird in SPS übertragen
1 Bit wird in der Steuerung auf 1 gesetzt
Des Weiteren sollte die Pollzeit 60 – 100
Einheiten betragen, da der PG Port nicht
schnell genug senden kann.
