Process-Informatik S7-LAN Benutzerhandbuch Seite 39

1. Der PPI Multimaster Modus wurde entwickelt
damit mehrere Geräte parallel mit einer Steuerung
kommunizieren können. Die folgenden Schritte
beschreiben wie man diesen Modus Software und
Hardware seitig einstellt.
2. Das Module muss in den PPIMulti Modus
geschaltet werden. Diese Einstellung können Sie im
Menü des Moduls unter „Allgemein" und
„Booteinstellung" konfigurieren.
3. Dort stellen Sie nun „PPIMMaster" ein und
bestätigen mit „Speichern".
Für LAN-Produkte können Sie das auch im
integrierten WebServer parametrieren.
4. Nun müssen Sie noch die PG/PC - Schnittstelle
konfigurieren. Dies können Sie auch von der
Microwin Software aus tun.
5. Starten Sie die Microwin Software.

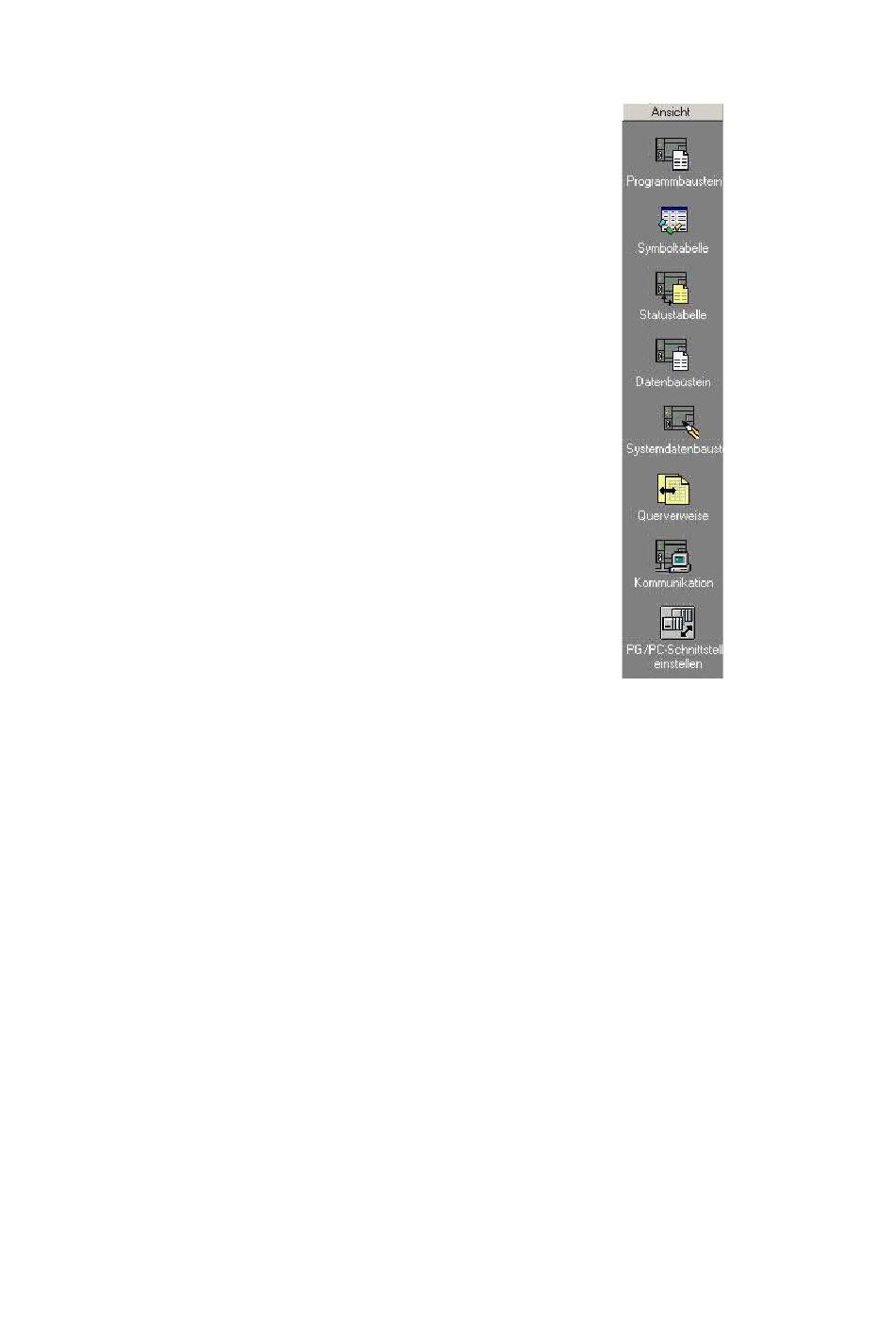

6. Klicken Sie auf „PG/PC - Schnittstelle
einstellen" unter „Ansicht" im linken unteren Teil
des Fenster.
7. Wählen Sie den Eintrag „PC/PPI cable(PPI)" an
und klicken Sie darauf folgend auf
„Eigenschaften".
Seite 39 von 202 Handbuch S7-LAN
