müssen.

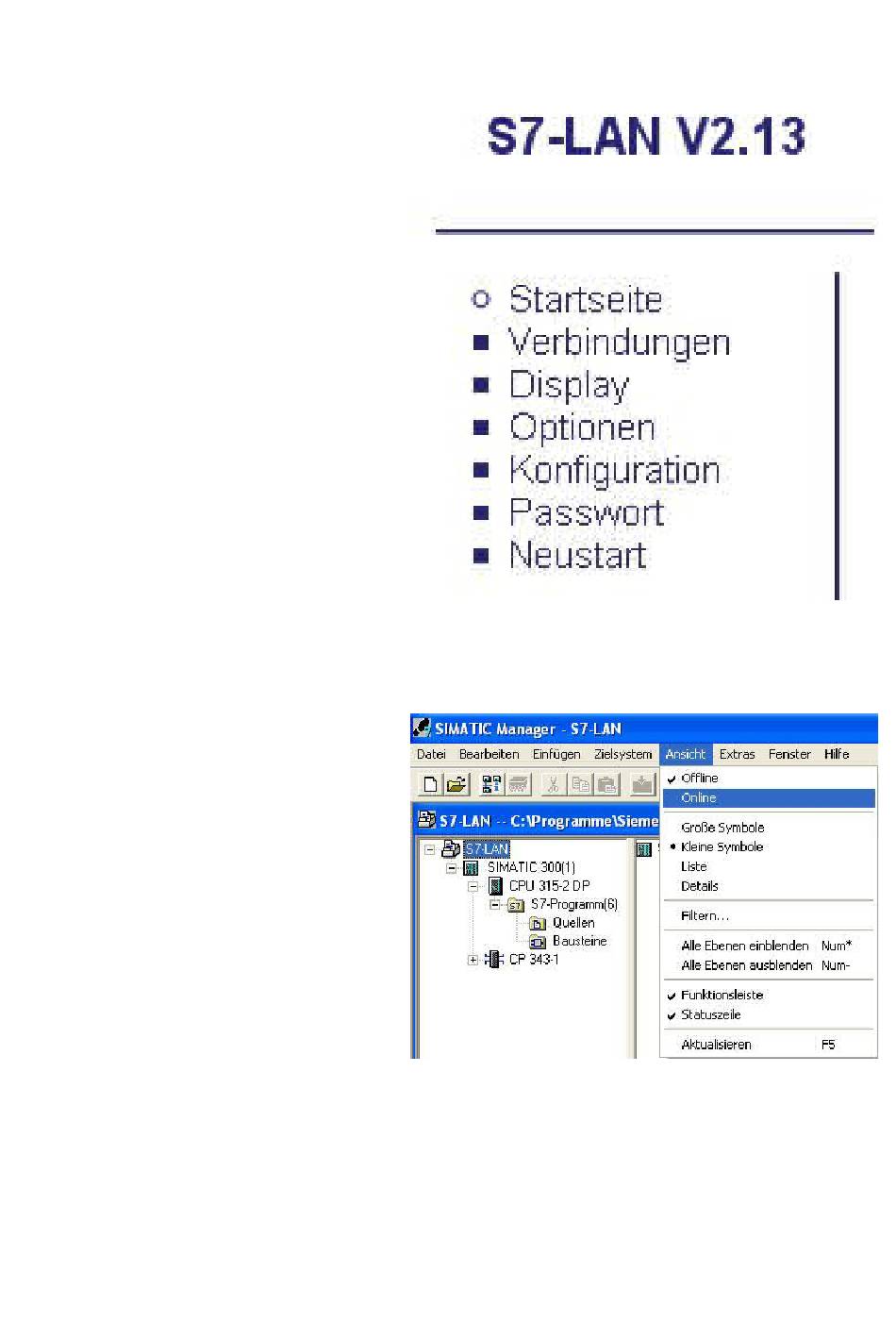

13. Folgendes müssen Sie alles in der
Konfiguration des S7-LAN's einstellen:
-Die selbe IP die Sie Ihrem CP im Step 7
Projekt gegeben haben und die S7-Subnetz-
ID des Netzes mit dem Sie Ihre Reale SPS
ansprechen
-Die lokale Teilnehmeradresse die die selbe
sein muss wie die des Rückwandbusses
Ihres
CP's im Step 7 Projekt
-Bei der Ziel CPU sollten Sie „255" eintragen, damit sich das S7-LAN automatisch mit der direkt
angeschlossenen CPU verbindet. Sollten Sie die IPS7Link Software verwenden geben Sie hier bitte
die Stationsadresse der CPU an, die direkt mit dem S7 - LAN verbunden ist (in unserem Beispiel
wär das die „2").
14. Zurück im Hauptprogramm (dem
SIMATIC Manager) versetzen Sie Ihre real
existierenden SPS (im Beispiel „SIMATIC
300(1)") in den „Online" – Zustand. Dazu
klicken Sie auf „Online" im Menü
„Ansicht".
15. Um die Kommunikation zu testen klicken Sie auf Ihre reale SPS (Beispiel: „SIMATIC
300(1)"). Ein Unterzweig mit der entsprechenden CPU Angabe öffnet sich (Beispiel: „CPU 315-2
DP"). Dieser hat nun ein blaues Symbol (welches für den Run – Mode steht). Öffnen Sie diesen
und den nächsten Zweig „S7 - Programm(1)". Als letztes klicken Sie auf „Bausteine" um eine
Bausteinliste von der SPS zu erhalten.
