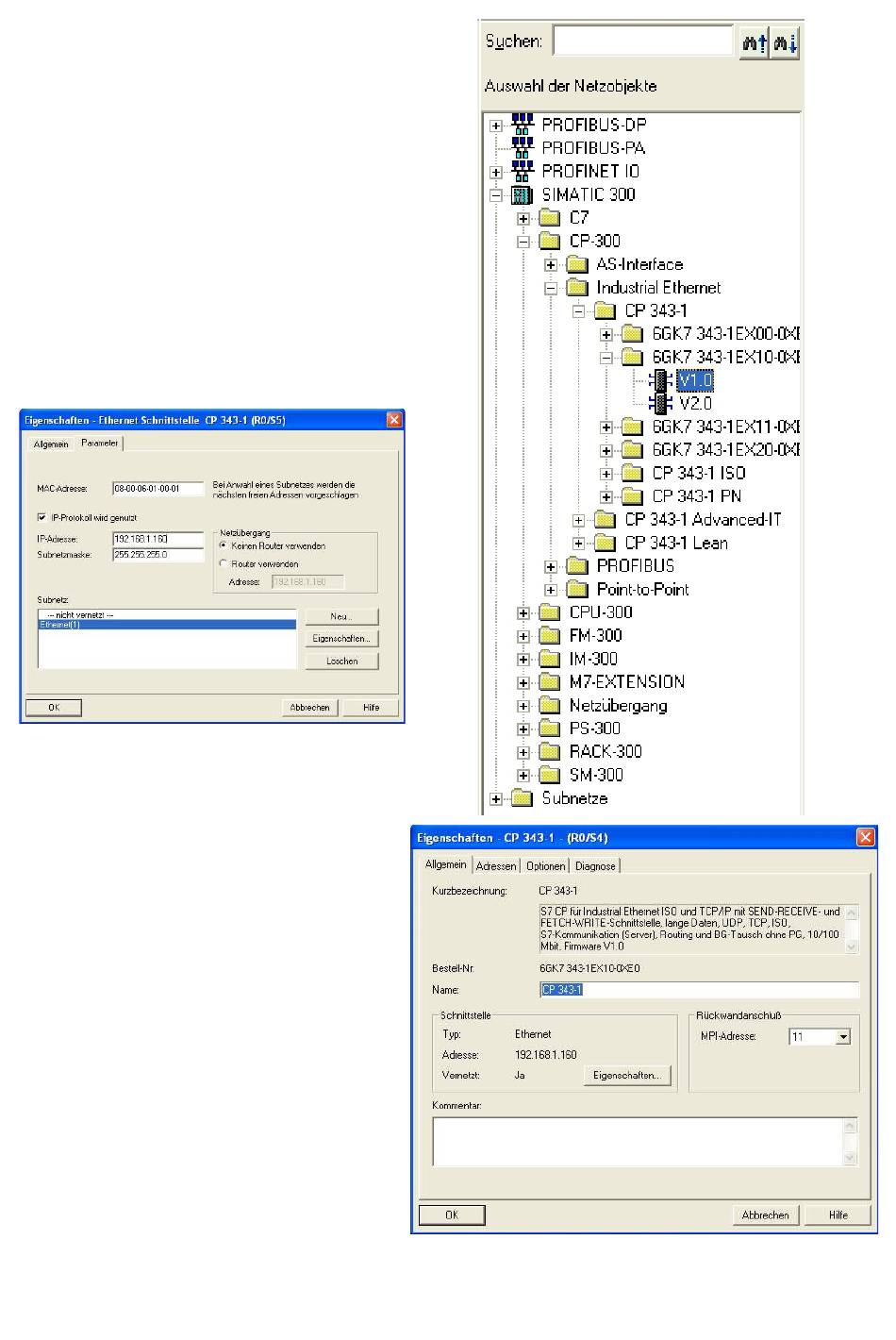

7. Öffnen Sie nun die HW-Konfiguration
Ihrer SPS. Hier können Sie rechts im
⇒ ⇒
Menübaum unter SIMATIC 300 CP-300
⇒ ⇒
Industrial Ethernet CP 343-1 den CP
6GK7 343-1EX10-0EX0 in der V1.0 finden.
Diesen fügen Sie bitte Ihrer SPS hinzu.
8. Im nun aufpoppenden Fenster müssen Sie
nun die IP Ihres S7-LAN's dem CP geben
und Ihn mit Ethernet verbinden
9. Nun ist der CP zu Ihrem Rack mit der
CPU hinzugefügt worden.
Durch einen Doppelklick auf den CP öffnet
sich dessen
Objekteigenschaften. Hier gilt es nur den
Rückwandanschluss
einzustellen. Die Adresse sollte um 1 höher
sein als die
MPI oder Profibus Adresse auf der Ihr S7-
LAN schließlich
stecken soll. In diesem Beispiel wäre also
die 3 einzustellen,
da die MPI-Schnittstelle Ihrer CPU mit 2
adressiert ist.
