Tcp/Ip Rfc1006 Kommunikation; Mpi Einstellungen - Process-Informatik S7-LAN Benutzerhandbuch

3. In dem darauf folgenden Dialog sollten Sie unter
„Benutzte Schnittstellenparametrierung:" die Einträge
• TIC ETH/USB(MPI) oder
TIC ETH/USB.MPI.1
• TIC ETH/USB(Profibus) oder
TIC ETH/USB.Profibus.1
• TIC ETH/USB(PPI) oder
TIC ETH/USB.PPI.1
bzw. diverse „TCP/IP" Einträge sehen.
Ist dies der Fall, so fahren Sie bitte mit dem Schritt
MPI Einstellungen oder Profibus Einstellungen fort.
Andernfalls installieren Sie bitte den "TIC-Treiber"
auf diesem PC und nach einem Neustart sind die
Einträge existend. Falls Sie den TCP/IP-Treiber
installieren möchten folgen Sie dem Link.

6.3.2.1 TCP/IP RFC1006 Kommunikation

7. Zurück im „PG/PC - Schnittstelle einstellen" Dialog, finden Sie nun die neuinstallierten
Baugruppen „PC-Adapter". Nun können Sie den Bus entsprechend einstellen.
Wenn Sie „MPI" als Kommunikationsart wünschen fahren Sie bitte mit MPI Einstellungen fort.
Die Einstellungen für „PROFIBUS" werden Ihnen bei Profibus Einstellungen erklärt.

6.3.2.2 MPI Einstellungen

Handbuch S7-LAN

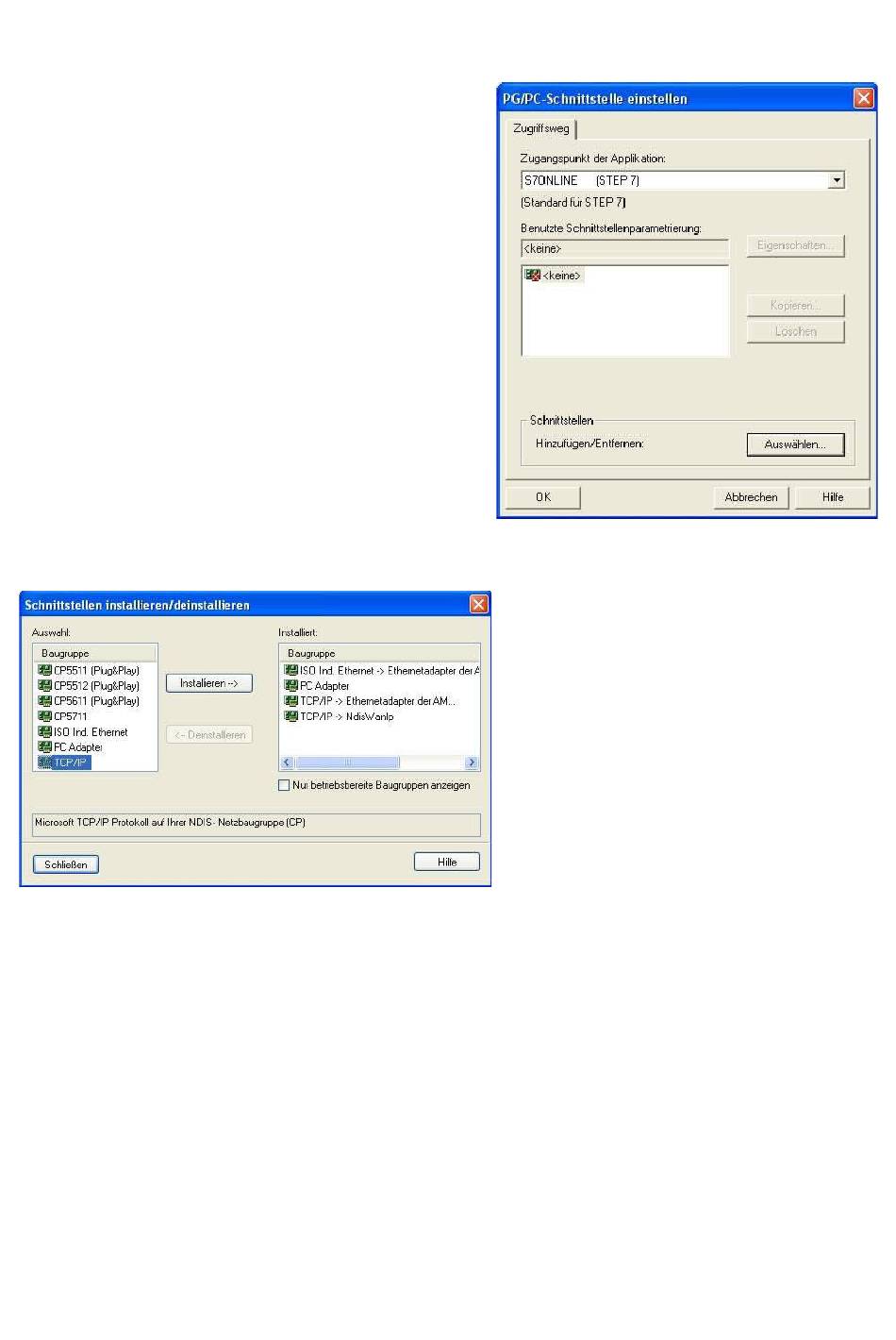

4. Drücken Sie auf „Auswählen" um die
RFC1006 benötigten Elemente der PG/PC -
Schnittstellen Konfiguration hinzuzufügen.
5. In diesem Dialog wählen Sie unter
„Auswahl", „TCP/IP" an und klicken auf
„Installieren".
6. Nach erfolgreicher Installation klicken
Sie auf „Schließen".
7. Wählen Sie „TIC ETH/USB(MPI)" und
klicken Sie auf „Eigenschaften".
Seite 22 von 202
