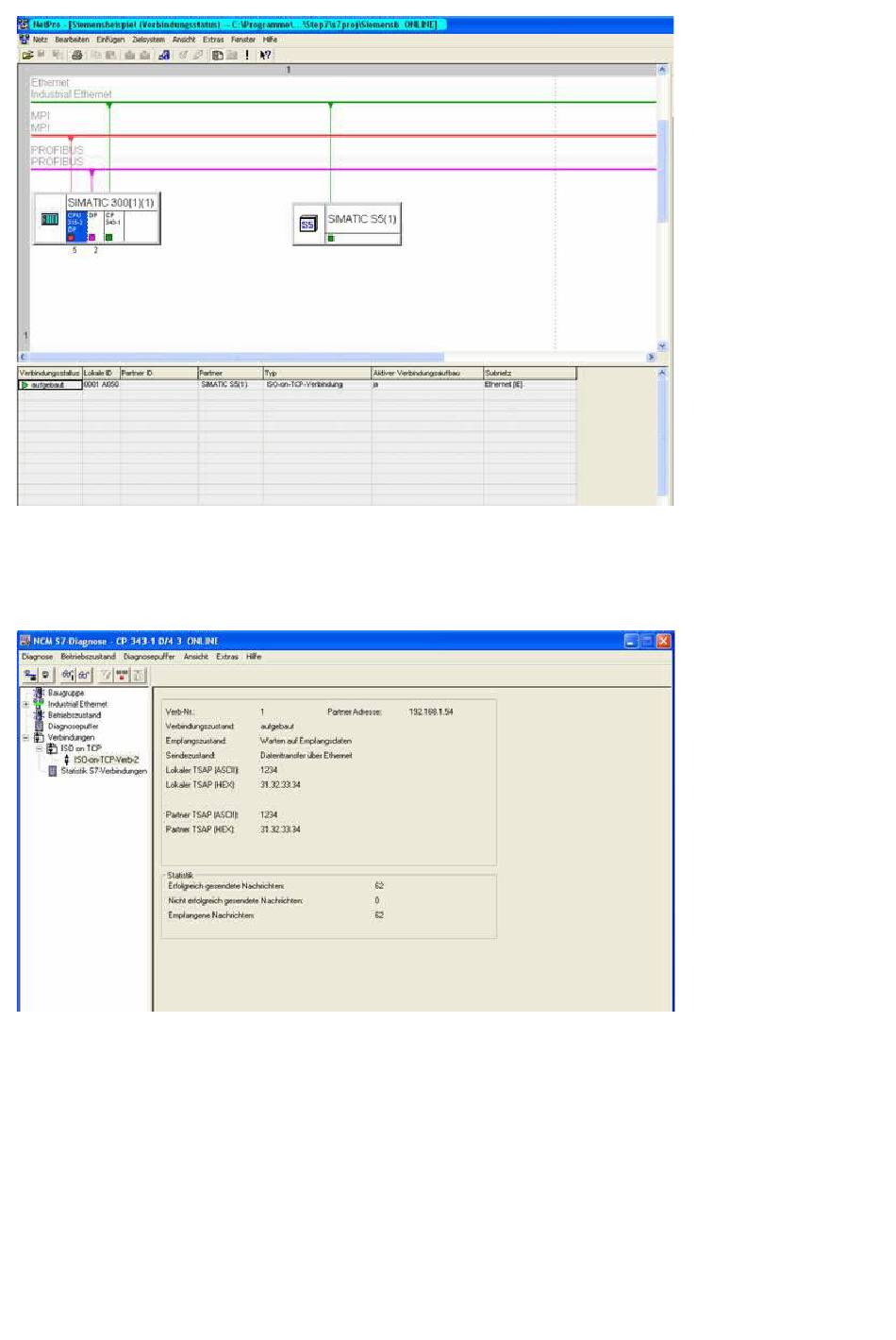

5. Öffnen Sie nun, wie zuvor schon einmal erwähnt, das „Diagnosefenster" über die
Objekteigenschaften des „CPs". Dort starten Sie das „Zyklische Aktualisieren" und beobachten
unter Ihrer „ISO-on-TCP-Verbindung" die Statistik wo die gesendeten und empfangenen
Nachrichten gezählt werden. So können Sie prüfen ob Ihre Verbindung steht und auch läuft.
6. Öffnen Sie nun den DB100 in Ihrer S5 – SPS und den DB10 in Ihrer S7 – SPS und überprüfen
Sie ob die Werte von den 20 Bytes die Sie in der jeweils anderen SPS im DB100 und DB10 ab
DW0 konfiguriert haben mit denen ab DW100 übereinstimmen. Wenn das der Fall ist, wurde die
Kommunikation zwischen S5 und S7 erfolgreich durchgeführt.
