Parameterbeschreibung
•
Parameter 29-42 Post Lube Time.
Berücksichtigen Sie folgenden Anwendungsfall:
•
Eine Schmiervorrichtung beginnt mit der
Schmierung, wenn der Frequenzumrichter einen
Startbefehl erhält.
•
Der Frequenzumrichter startet den Motor. Die
Schmiervorrichtung läuft weiterhin.
•
Zu einem bestimmten Zeitpunkt hält der
Frequenzumrichter die Schmiervorrichtung an.
Siehe Abbildung 3.88.
N
MAX
1
N
MIN
0
2
1
0
3
1
0
t1
1 Drehzahlkurve
2 Startbefehl (z. B. Klemme 18)
3 Vorschmierung-Ausgangssignal
t Startbefehl erteilt (zum Beispiel Klemme 18 ist aktiv). Der
1
Startverzögerungstimer (Parameter 1-71 Startverzög.) und
der Vorschmierungstimer (Parameter 29-41 Pre Lube Time).
t Der Startverzögerungstimer läuft ab. Der Frequenzum-
2
richter beginnt mit dem Auffahren der Rampe.
t Der Vorschmierungstimer (Parameter 29-41 Pre Lube Time)
3
läuft ab.

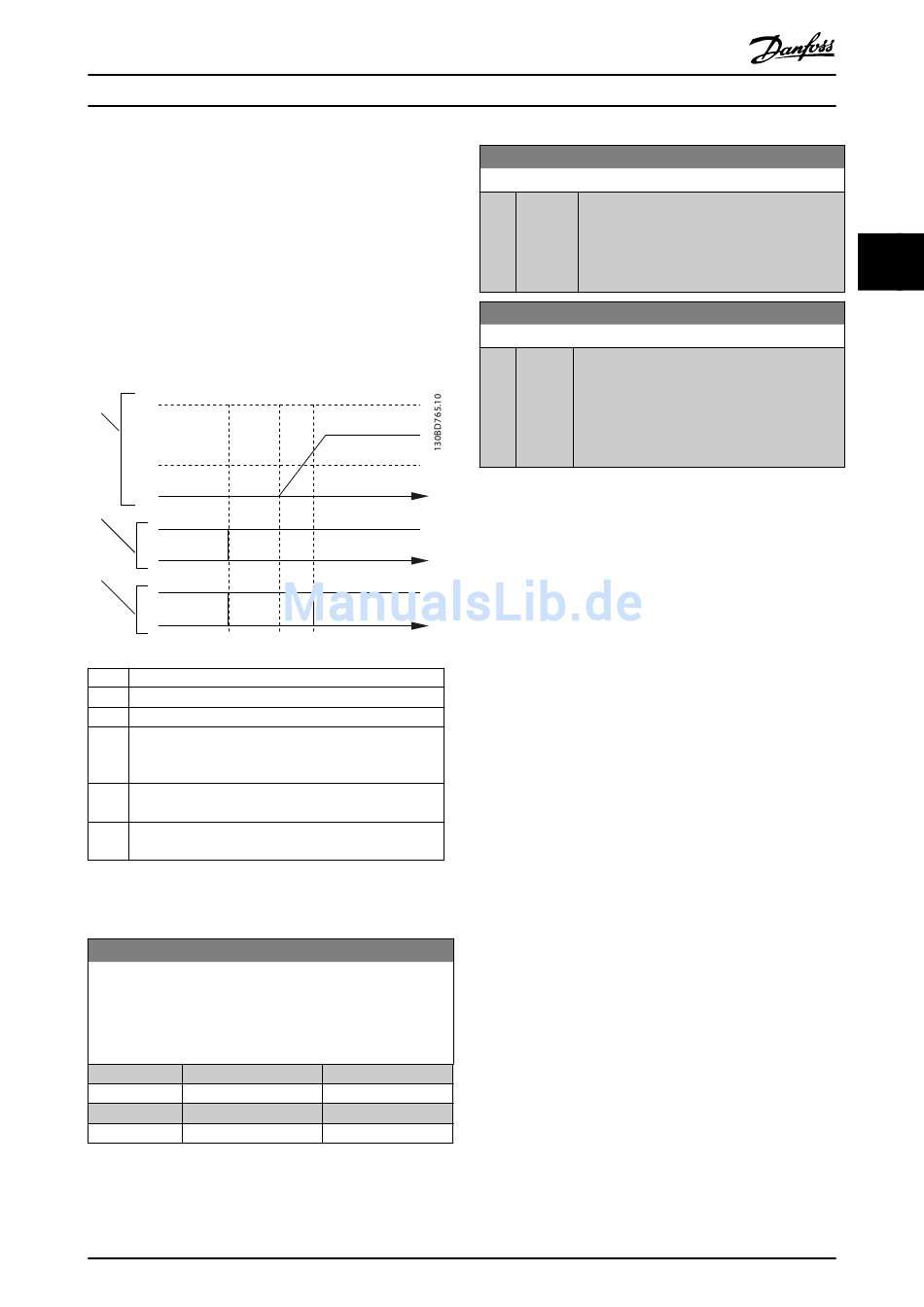

Abbildung 3.88 Beispiel Vor-/Nachschmierungsfunktion
29-40 Pre/Post Lube Function
Wählen Sie hier aus, wann die Vor-/Nachschmierungsfunktion
aktiv sein soll. Verwenden Sie Parameter 1-71 Startverzög., um die
Verzögerung festzulegen, bevor der Frequenzumrichter mit dem
Anfahren der Rampe beginnt.
Option:
[0] Disabled
*
[1] Pre Lube Only
[2] Pre & Running
[3] Pre & Running & Post
MG20O903
Programmierhandbuch
T
T
T
t2 t3
Funktion:
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
29-41 Pre Lube Time
Range: Funktion:
10 s [0 - 600 Geben Sie hier den Zeitraum ein, den die
*
s] Vorschmierungsfunktion aktiv sein soll.
Verwenden Sie diesen Parameter nur, wenn in
Parameter 29-40 Pre/Post Lube Function die
Option [1] Pre Lube Only ausgewählt ist.
29-42 Post Lube Time
Range: Funktion:
10 s [0 - Geben Sie hier den Zeitraum ein, den die
*
600 s] Nachschmierungsfunktion aktiv sein soll,
nachdem der Motor gestoppt wurde. Verwenden
Sie diesen Parameter nur, wenn in
Parameter 29-40 Pre/Post Lube Function die
Option [3] Pre & Running & Post ausgewählt ist.
3.24.5 29-5* Flow Confirmation
Die Durchflussbestätigungsfunktion ist für Anwendungen
ausgelegt, bei denen der Motor/die Pumpe laufen muss,
während auf ein externes Ereignis gewartet wird. Die
Durchflussbestätigungsüberwachung erwartet ein Digita-
leingangssignal von einem Sensor an einem Absperrventil,
einem Durchflussschalter oder einer ähnlichen externen
Vorrichtung, die anzeigt, dass sich die Vorrichtung in der
offenen Position befindet und Durchfluss möglich ist. In
Parameter 29-50 Validation Time können Sie definieren, wie
®
lange der VLT AQUA Drive FC202 auf ein Digitaleingangs-
signal von einer externen Vorrichtung wartet, um den
Durchfluss zu bestätigen. Nachdem der Durchfluss
bestätigt ist, prüft der Frequenzumrichter das Signal nach
der Durchflussprüfungszeit erneut und läuft dann im
normalen Betrieb. Während die Durchflussüberwachung
aktiv ist, zeigt das LCP Durchfluss wird überprüft an.
Der Frequenzumrichter schaltet mit dem Alarm Durchfluss
nicht bestätigt ab, wenn das erwartete Digitaleingangs-
signal inaktiv wird, bevor die Durchflussprüfungszeit oder
die Durchflussverifizierungszeit abgelaufen ist.
3 3
