Parameterbeschreibung
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0
1,2
1,4
1,6

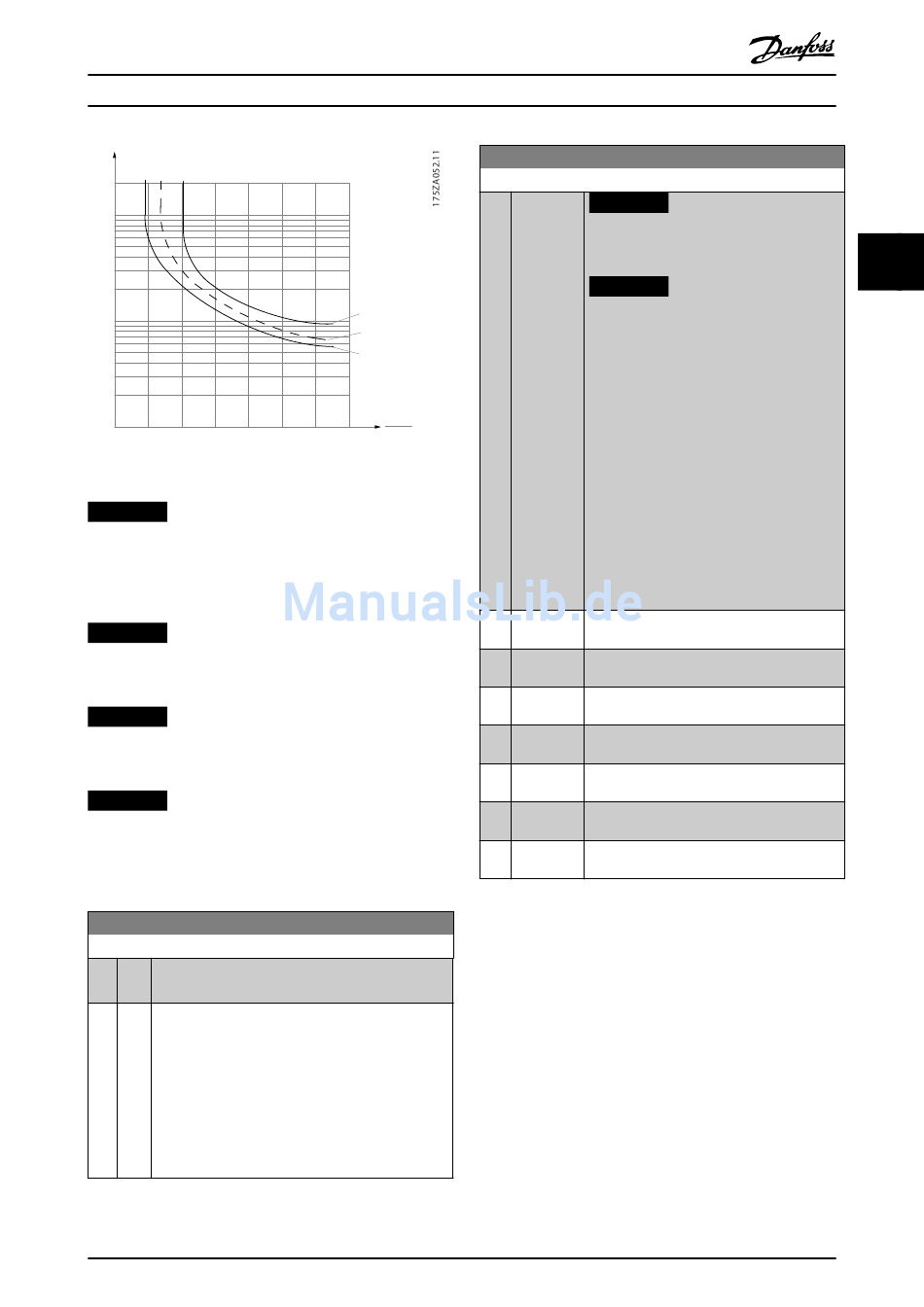

Abbildung 3.12 Motorüberlastschutz
HINWEIS
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 V DC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
Parameter 1-10 Motorart = [1] PM (Oberfl. mon.).
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in Parameter 1-03 Drehmomentverhalten der
Last der Anwendung entsprechen (siehe Beschreibung
von Parameter 1-03 Drehmomentverhalten der Last).
1-91 Fremdbelüftung
Option:
Funktion:
[0]
Nein Kein externer Lüfter erforderlich, d. h. die
Motorleistung wird bei niedriger Drehzahl reduziert.
*
[1]
Ja
Ein externer Motorlüfter (Fremdbelüftung) wird
verwendet, daher ist bei niedriger Drehzahl keine
Leistungsreduzierung notwendig. Der Lüfter folgt der
oberen Kurve in Abbildung 3.12 (f
der Motorstrom unter dem Motornennstrom liegt
(siehe Parameter 1-24 Motornennstrom). Überschreitet
der Motorstrom den Nennstrom, reduziert der
Frequenzumrichter die Betriebszeit so, als ob kein
Lüfter montiert ist.
MG20O903
Programmierhandbuch
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8
2,0
IMN
= 1 x f
), wenn
out
M,N
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
1-93 Thermistoranschluss
Option:
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
HINWEIS
Stellen Sie den Digitaleingang in
Parameter 5-00 Schaltlogik auf [0] PNP -
Aktiv bei 24 V ein.
Wählen Sie den Eingang für den Anschluss
des Thermistors (PTC-Sensor) aus. Die Auswahl
einer Analogeingang-Option [1] Analogeingang
53 oder [2] Analogeingang 54 ist nicht
möglich, wenn der Analogeingang bereits als
Sollwertquelle verwendet wird (ausgewählt
unter Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2 oder
Parameter 3-17 Variabler Sollwert 3).
Bei der Verwendung der VLT
torkarte MCB 112 müssen Sie immer [0] Keine
auswählen.
[0]
Ohne
*
[1]
Analog-
eingang 53
[2]
Analog-
eingang 54
[3]
Digital-
eingang 18
[4]
Digital-
eingang 19
[5]
Digital-
eingang 32
[6]
Digital-
eingang 33
3
3
®
PTC-Thermis-
57
