Danfoss VLT AQUA Drive FC 202 Programmierhandbuch Seite 206

Parameterbeschreibung
25-21 Schaltgrenze
Range:
3 3
25-22 Feste Drehzahlbandbreite
Range:
Size [ par.
related 25-20 -
*
par.
25-21
%]
204
VLT
Funktion:
bandbreite eingestellten Wert programmieren.
Die Schaltgrenze ist ein Prozentwert von
Parameter 3-02 Minimaler Sollwert und
Parameter 3-03 Maximaler Sollwert.

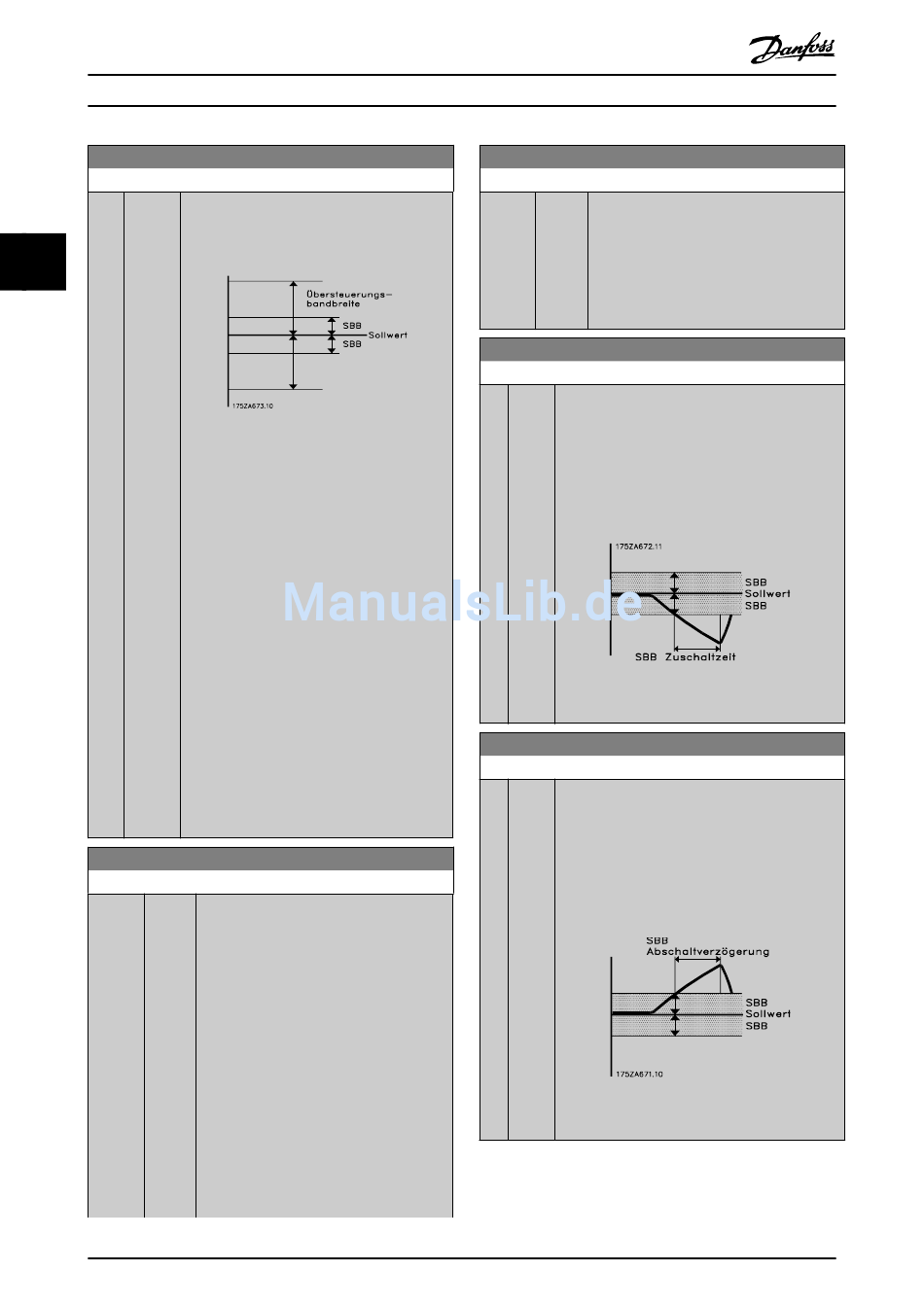

Abbildung 3.72
Wenn Sie die Schaltgrenze zu nah an der SBB
einstellen, wird das häufige Zuschalten bei
vorübergehenden Druckveränderungen
möglicherweise nicht erreicht. Wenn Sie die
Schaltgrenze zu hoch einstellen, kann dies bei
Betrieb der SBB-Timer zu einem nicht zulässigen
hohen oder niedrigen Systemdruck führen. Der
Wert kann mit zunehmenden Systemkenntnissen
optimiert werden. Siehe Parameter 25-25 Schalt-
verzögerung.
Zur Vermeidung von unerwartetem Zuschalten
während der Inbetriebnahme und zur Feinab-
stimmung des Reglers sollten Sie die
Schaltgrenze zunächst auf der Werkseinstellung
von 100 % (Aus) belassen. Nachdem die Feinab-
stimmung abgeschlossen wurde, sollten Sie die
Schaltgrenze auf den erforderlichen Wert
einstellen. Als Anfangswert werden 10 %
empfohlen.
Funktion:
Wenn das Kaskadenreglersystem normal
betrieben wird und der Frequenzumrichter
sich mit einem Alarm abschaltet, muss die
Systemdruckhöhe aufrecht erhalten werden.
Dies erfolgt über den Kaskadenregler, indem
die Pumpe mit konstanter Drehzahl zu- und
abgeschaltet wird. Da es für die Aufrechter-
haltung des Systemdrucks auf Sollwert
erforderlich wäre, eine Pumpe mit konstanter
Drehzahl beim Betrieb häufig zu- und
abzuschalten, wird statt der Schaltbandbreite
eine breitere Konstantdrehzahlbandbreite
verwendet. In Alarmsituationen oder falls das
Startsignal am Digitaleingang abfällt, können
Sie die Pumpen mit konstanter Drehzahl
durch Drücken von [Off ] oder [Hand On]
stoppen.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
25-22 Feste Drehzahlbandbreite
Range:
25-23 SBB Zuschaltverzögerung
Range:
15 [0 -
s 3000
*
s]
25-24 SBB Abschaltverzögerung
Range:
15 [0 -
s 3000
*
s]
Funktion:
Wenn es sich beim Alarm um einen mit
Abschaltblockierung handelt, stoppt der
Kaskadenregler sofort das System, indem er
alle Pumpen mit konstanter Drehzahl
abschaltet. Im Prinzip ist das für den
Kaskadenregler wie ein Not-Aus
(Motorfreilauf-/Motorfreilauf invers-Befehl).
Funktion:
Ein sofortiges Zuschalten einer Pumpe mit
konstanter Drehzahl ist nicht wünschenswert, wenn
ein vorübergehender Druckanstieg im System die
Neutralzone (NZ) überschreitet. Das Zuschalten wird
dann durch den programmierten Zeitraum
verzögert. Wenn sich der Druck wieder auf einen
Wert innerhalb der SBB erhöht, bevor der Timer
abgelaufen ist, wird der Timer zurückgesetzt.
Abbildung 3.73 SBB Zuschaltverzögerung
Funktion:
Ein sofortiges Abschalten einer Pumpe mit
konstanter Drehzahl ist nicht wünschenswert, wenn
ein vorübergehender Druckanstieg im System die
Schaltbandbreite (SBB) überschreitet. Das
Abschalten wird dann durch den programmierten
Zeitraum verzögert. Wenn der Druck auf einen Wert
innerhalb der SBB abfällt, bevor der Timer
abgelaufen ist, wird der Timer zurückgesetzt.
Abbildung 3.74 SBB Abschaltverzögerung
MG20O903
