Parameterbeschreibung
Die folgenden Beispiele veranschaulichen den Unterschied
zwischen diesen Optionen:
Beispiel 1 – Mehrere Zonen, ein Sollwert
In einem Bürogebäude muss eine VVS-Anlage mit
3 3
variablem Luftvolumenstrom einen Mindestdruck an
gewählten VVS-Geräten sicherstellen. Aufgrund der
verschiedenen Druckabfälle in jedem Luftkanal können Sie
nicht davon ausgehen, dass der Druck jedes VVS-Geräts
Luftklappe
Luftklappe
Luftklappe

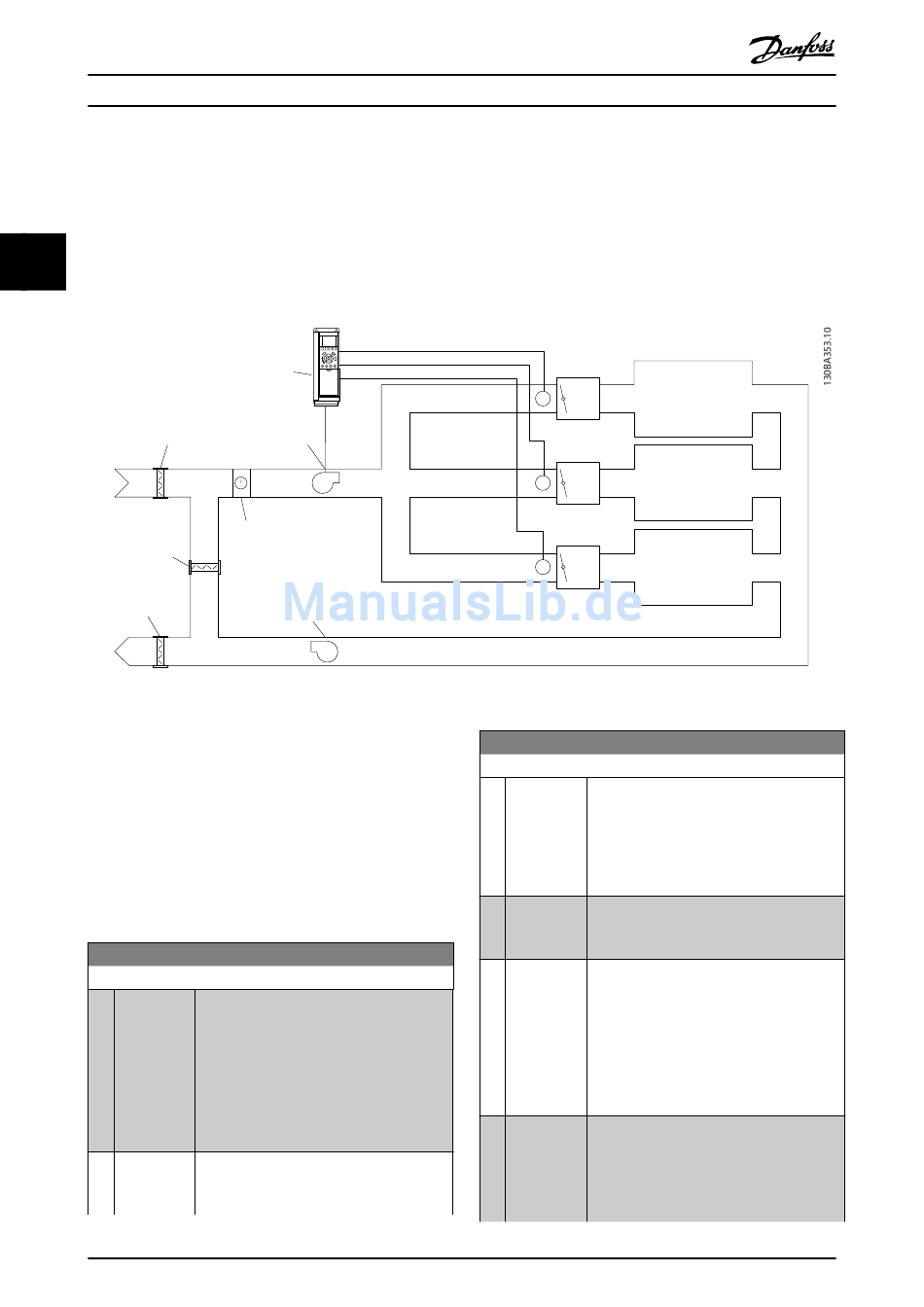

Abbildung 3.50 Anwendungsschema für mehrere Zonen
Beispiel 2 – Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel veranschaulicht eine Mehrzonenre-
gelung mit mehreren Sollwerten. Benötigen die Zonen
unterschiedliche Drücke für jedes VVS-Gerät, können Sie
jeden Sollwert in Parameter 20-21 Sollwert 1,
Parameter 20-22 Sollwert 2 und Parameter 20-23 Sollwert 3
angeben. Durch Auswahl von [5] Multisollwert min. in
Parameter 20-20 Istwertfunktion erhöht der PID-Regler die
Drehzahl des Lüfters, wenn einer der Istwerte unter seinem
Sollwert liegt, und verringert die Drehzahl, wenn alle
Istwerte über ihren jeweiligen Sollwerten liegen.
20-20 Istwertfunktion
Option:
[0] Addierend
[1] Differenz
160
®
VLT
FC 102
Zuluft-
ventilator
Kühl-/
Heizschlange
Rückluftventilator
Funktion:
Mit dem Parameter [0] Addierend können Sie
den PID-Regler so konfigurieren, dass er die
Summe aus Istwert 1, Istwert 2 und Istwert 3
als Istwert verwendet.
Die Summe aus Sollwert 1 und allen anderen
Sollwerten, die aktiviert sind (siehe Parameter-
gruppe 3-1* Sollwerte), wird als Sollwertbezug
des PID-Reglers verwendet.
Zur Konfiguration des PID-Reglers für die
Verwendung der Differenz zwischen Istwert 1
und Istwert 2 als Istwert. Bei dieser Auswahl
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
AQUA Drive FC 202
identisch ist. Der erforderliche Mindestdruck ist für alle
VVS-Geräte gleich. Wählen Sie die Option [3] Mindestwert in
Parameter 20-20 Istwertfunktion, um dieses Steuerverfahren
auszuwählen. Geben Sie den Druck in
Parameter 20-21 Sollwert 1 ein. Der PID-Regler erhöht die
Drehzahl des Lüfters, wenn ein Istwert unter dem Sollwert
liegt und verringert die Drehzahl des Lüfters, wenn alle
Istwerte über dem Sollwert liegen.
P P
P P
P P
20-20 Istwertfunktion
Option:
[2] Mittelwert
[3] Minimum
[4] Maximum
*
Zone 1
VVS-
Box
Zone 2
VVS-
Box
Zone 3
VVS-
Box
Funktion:
wird Istwert 3 nicht verwendet. Nur Sollwert 1
wird verwendet. Die Summe aus Sollwert 1
und allen anderen Sollwerten, die aktiviert
sind (siehe Parametergruppe 3-1* Sollwerte),
wird als Sollwertbezug des PID-Reglers
verwendet.
Richtet den PID-Regler ein, den Mittelwert aus
Istwert 1, Istwert 2 und Istwert 3 als Istwert
zu verwenden.
Richtet den PID-Regler ein, Istwert 1, Istwert 2
und Istwert 3 zu vergleichen und den
niedrigsten Wert als Istwert zu verwenden.
Nur Sollwert 1 wird verwendet. Die Summe
aus Sollwert 1 und allen anderen Sollwerten,
die aktiviert sind (siehe Parametergruppe 3-1*
Sollwerte), wird als Sollwertbezug des PID-
Reglers verwendet.
Richtet den PID-Regler ein, Istwert 1, Istwert 2
und Istwert 3 zu vergleichen und den
höchsten Wert als Istwert zu verwenden.
Nur Sollwert 1 wird verwendet. Die Summe
aus Sollwert 1 und allen anderen Sollwerten,
