Drehzahl
Motordrehzahl
Max.
Motordrehzahl
Min.
Rückschlagventil
Enddrehzahl

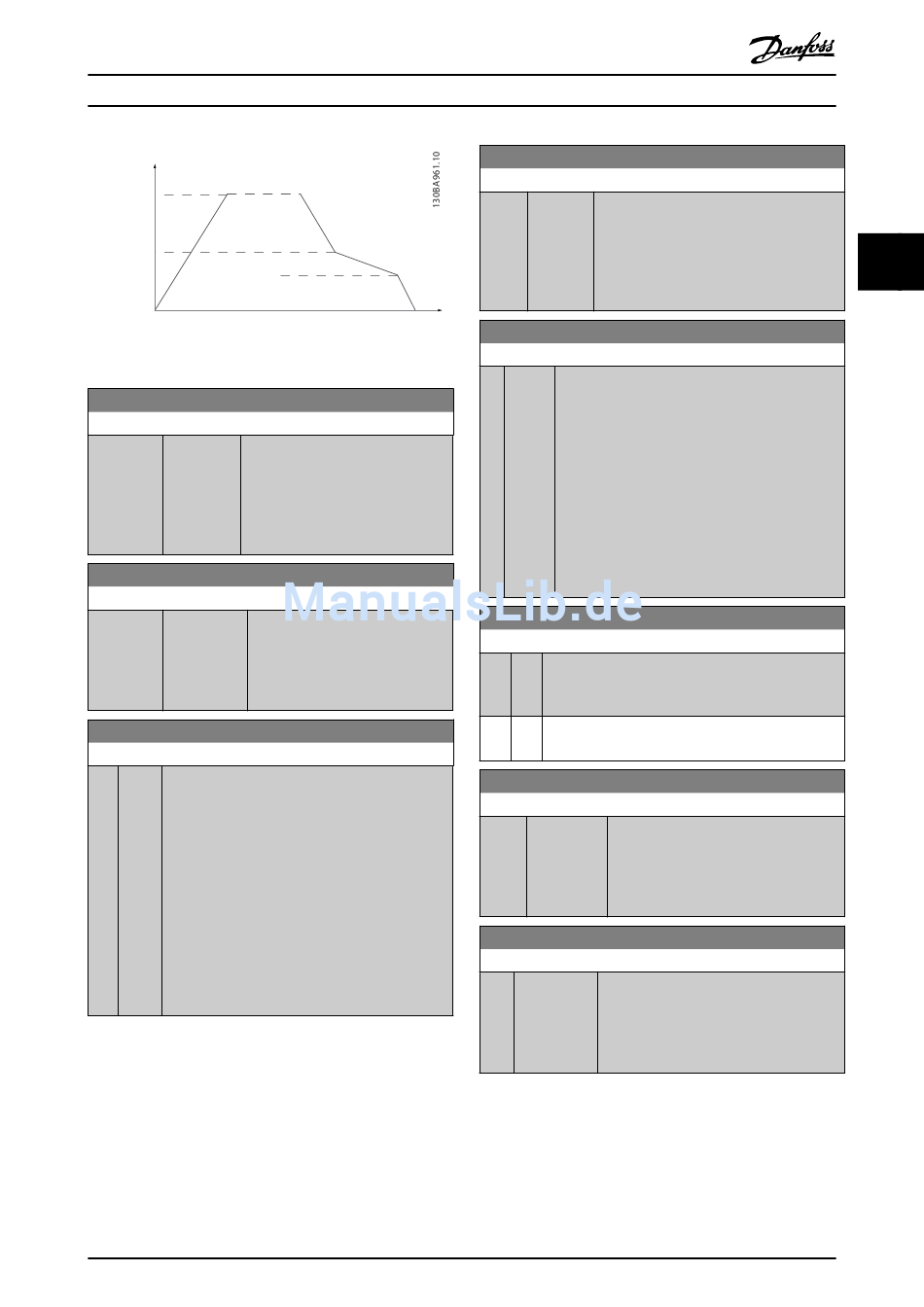

Abbildung 3.20 Rückschlagventil-Rampe
3-86 Check Valve Ramp End Speed [RPM]
Range: Funktion:
Size related [ 0 - par. Legen Sie die Drehzahl in [UPM]
*
4-11 RPM] unter der Mindestmotordrehzahl fest,
bei der das Rückschlagventil
erwartungsgemäß schließt und nicht
mehr aktiv sein soll. Siehe
Abbildung 3.20.
3-87 Check Valve Ramp End Speed [HZ]
Range: Funktion:
Size related [ 0 - par. Legen Sie die Drehzahl in [Hz] unter
*
4-12 Hz] der Mindestmotordrehzahl fest, bei
der die Rückschlagventil-Rampe
nicht mehr aktiv ist. Siehe
Abbildung 3.20.
3-88 Endrampenzeit
Range: Funktion:
0 s [0 - Geben Sie die Endrampenzeit ein, die beim
*
60 s] Hinunterfahren der Rampe von Parameter 4-11 Min.
Drehzahl [UPM] oder Parameter 4-12 Min. Frequenz
[Hz] bis zur Nulldrehzahl.
Tieftauch-Brunnenpumpen können durch den
Betrieb unter der Mindestdrehzahl beschädigt
werden. Es wird eine schnelle Rampenzeit unter der
Mindestpumpendrehzahl empfohlen. Dieser
Parameter kann als schneller Rampenrate von
Parameter 4-11 Min. Drehzahl [UPM] oder
Parameter 4-12 Min. Frequenz [Hz] bis zur
Nulldrehzahl angewendet werden. Siehe
Abbildung 3.19.
3.5.6 3-9* Digitalpoti
Die Digitalpotentiometer-Funktion ermöglicht dem
Benutzer die Erhöhung oder Reduzierung des
resultierenden Sollwerts durch Anpassung der Konfigu-
ration der Digitaleingänge über die Funktionen Erhöhen,
Vermindern oder Löschen. Zur Aktivierung der Funktion
muss mindestens ein Digitaleingang auf Erhöhen oder
Vermindern programmiert sein.
MG20O903
Programmierhandbuch
3-90 Digitalpoti Einzelschritt
Range:
0.10 %
Normale
*
Rampe
Zeit
3-91 Digitalpoti Rampenzeit
Range:
1
s
3-92 Digitalpoti speichern bei Netz-Aus
Option:
[0]
[1]
3-93 Digitalpoti Max. Grenze
Range:
100 %
3-94 Digitalpoti Min. Grenze
Range:
0 %
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Funktion:
[0.01 - Eingabe der Schrittgröße für die Erhöhung/
200 %] Verringerung als Prozentsatz der synchronen
Motordrehzahl, n
Auf/Ab-Signal angelegt, so erhöht/verringert
sich der resultierende Sollwert entsprechend
dem in diesem Parameter eingestellten Wert.
Funktion:
[0 - Geben Sie die Rampenzeit ein, die zum Anpassen
3600 s] des Sollwerts 0–100 % der festgelegten Funktion
des digitalen Potentiometers (Erhöhen, Vermindern
oder Löschen) benötigt wird.
Wenn Erhöhen/Vermindern länger als die in
Parameter 3-95 Rampenverzögerung eingestellte
Rampenverzögerungszeit aktiviert ist, erfolgt eine
Rampe auf/ab mit dem aktuellen Sollwert gemäß
dieser Rampenzeit. Die Rampenzeit wird als die Zeit
definiert, die zum Anpassen des Sollwerts durch
den in Parameter 3-90 Digitalpoti Einzelschritt festge-
legten Einzelschritt benötigt wird.
Funktion:
Aus Mit diesem Parameter können Sie den Digitalpoti-
*
Sollwert nach einer Netz-Einschaltung auf 0 %
zurücksetzen.
Ein Stellt den letzten Digitalpoti-Sollwert nach einer Netz-
Einschaltung wieder her.
Funktion:
[-200 - Einstellen des maximalen zulässigen Werts
*
200 %] für den resultierenden Sollwert. Dies ist
empfehlenswert, wenn das digitale
Potentiometer zur Feineinstellung des
resultierenden Sollwerts verwendet wird.
Funktion:
[-200 - Einstellen des minimalen zulässigen Werts
*
200 %] für den resultierenden Sollwert. Dies ist
empfehlenswert, wenn das digitale Potenti-
ometer zur Feineinstellung des
resultierenden Sollwerts verwendet wird.
. Wird ein Digitalpoti-
s
67
