Parametereinstellung; Hauptfunktionen Im Quick-Menü - Danfoss VLT AQUA Drive FC 202 Programmierhandbuch

Programmieren
Sie können über [Quick Menu], Q3 Funktionssätze, Q3-1
Allgemeine Einstellungen und Q3-13 Displayeinstellungen auf
2 2 Parameter zugreifen.
Jeder in Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 ausgewählte Anzeigepa-
rameter verfügt über eine eigene Skalierung und Ziffern
nach einem möglichen Dezimalkomma. Durch einen
größeren Zahlenwert eines Parameters werden weniger
Ziffern nach dem Dezimalkomma angezeigt.
Beispiel: Stromanzeige 5,25 A; 15,2 A; 105 A.
Zur weiteren Beschreibung siehe Parametergruppe 0-2*
LCP-Display.

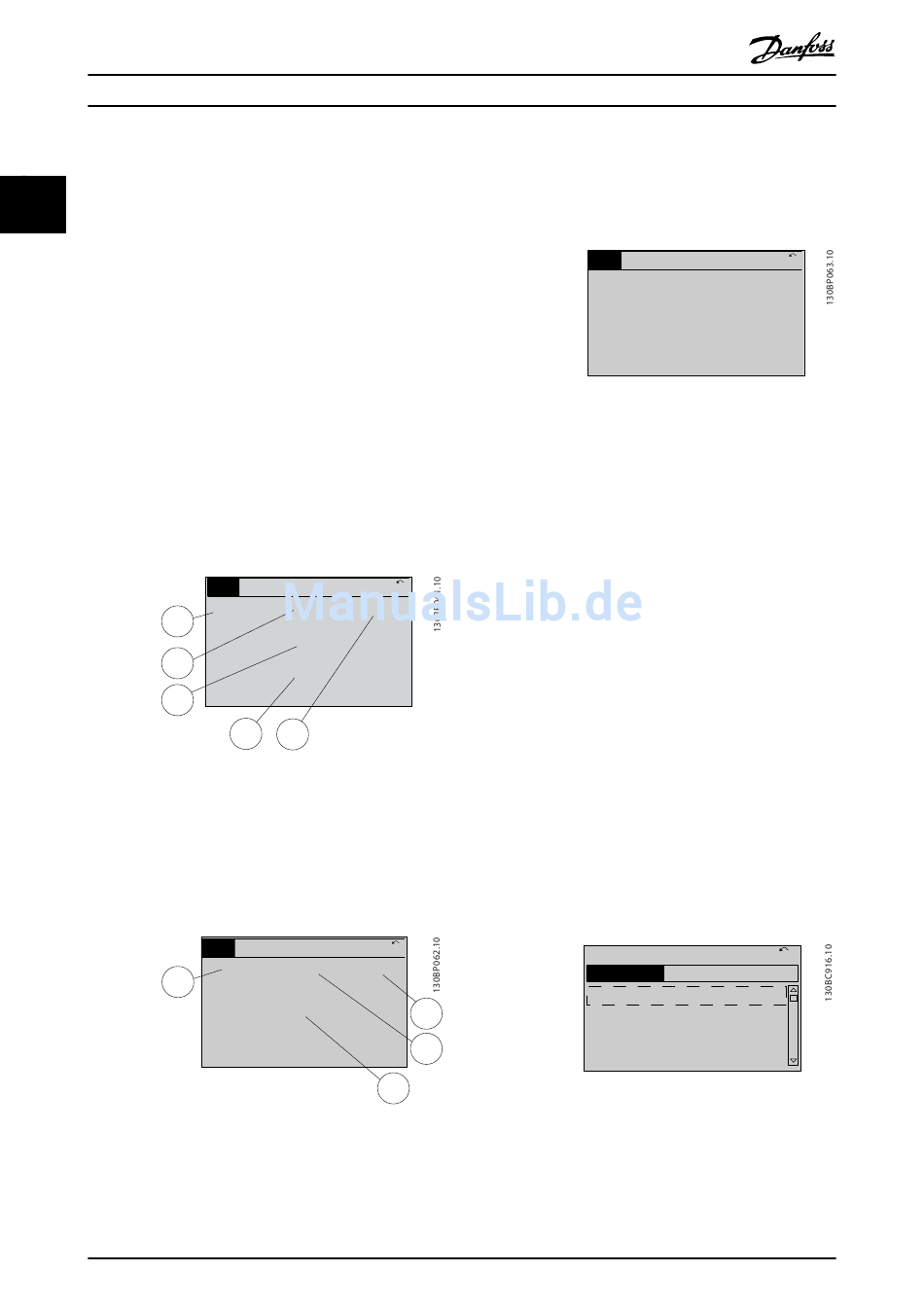

Anzeige I
Diese Anzeige erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Mit [INFO] können Sie Informationen zu den Maßeinheiten
anzeigen, die mit den angezeigten Betriebsvariablen (1.1,
1.2, 1.3, 2 und 3) verknüpft sind.
Siehe die Betriebsvariablen in Abbildung 2.11.
Abbildung 2.11 Anzeige I
Anzeige II
Siehe die in Abbildung 2.12 angezeigten Betriebsvariablen
(1.1, 1.2, 1.3 und 2).
In diesem Beispiel sind als Variablen in der ersten und
zweiten Zeile "Drehzahl", "Motorstrom", "Motorleistung" und
"Frequenz" ausgewählt.
Abbildung 2.12 Anzeige II
18
Status
799 UPM 7,83 A
1.1
0,000
1.2
53,2 %
Auto-Fern-Rampe
2
3
1.3
Status
207 UPM 5,25 A
1.1
6,9 Hz
Auto-Fern-Betrieb
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202
Anzeige III
Diese Anzeige zeigt das auszuwertende Ereignis und die
zugehörige Aktion der Smart Logic Control an. Weitere
Informationen, siehe Kapitel 3.12 Parameter 13-** Smart
Logic.
Abbildung 2.13 Anzeige III

2.2.5 Parametereinstellung

Der Frequenzumrichter kann für praktisch alle Einsatz-
gebiete verwendet werden. Sie können im
Frequenzumrichter zwischen zwei Programmiermodi
auswählen:
•
•
1 (1)
36,4 kW
Das Hauptmenü bietet Zugriff auf alle Parameter. Im Quick-
Menü wird der Benutzer durch nur einige wenige
Parameter geführt, die einen Einstieg in den Betrieb des
Frequenzumrichters ermöglichen.
Ändern Sie Parameter im Hauptmenü-Modus oder im
Quick-Menü-Modus.
2.2.6 Hauptfunktionen im Quick-Menü
Wenn Sie auf [Quick Menu] drücken, zeigt die Liste die
verschiedenen Bereiche des Quick-Menüs an.
Wählen Sie Q1 Benutzer-Menü, um die Parameter
anzuzeigen, die als persönliche Parameter ausgewählt
wurden. Diese Parameter wählen Sie unter
Parameter 0-25 Benutzer-Menü aus. Sie können in diesem
Menü bis zu 50 verschiedene Parameter hinzufügen.
1 (1)
24,4 kW
1.3
1.2
Abbildung 2.14 Quick-Menüs
2
Wählen Sie Q2 Inbetriebnahme-Menü, um Zugriff auf eine
eingeschränkte Anzahl von Parametern zu erhalten, mit
denen Sie den Motor nahezu optimal laufen lassen
können. Die Werkseinstellungen für die anderen Parameter
Status
778 UPM 0,86 A
Status: 0 Aus 0 (Aus)
Wenn: -
Dann: -
Auto-Fern-Betrieb
Hauptmenü-Modus.
Quick-Menu-Modus.
0RPM 0.00A
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q4 Smart Setup
Q5 Changes Made
1 (1)
4,0 kW
1(1)
MG20O903
