Navigationstasten - Danfoss VLT AQUA Drive FC 202 Programmierhandbuch

Programmieren
2 2
Status
On
Warn.
Alarm
Hand
on

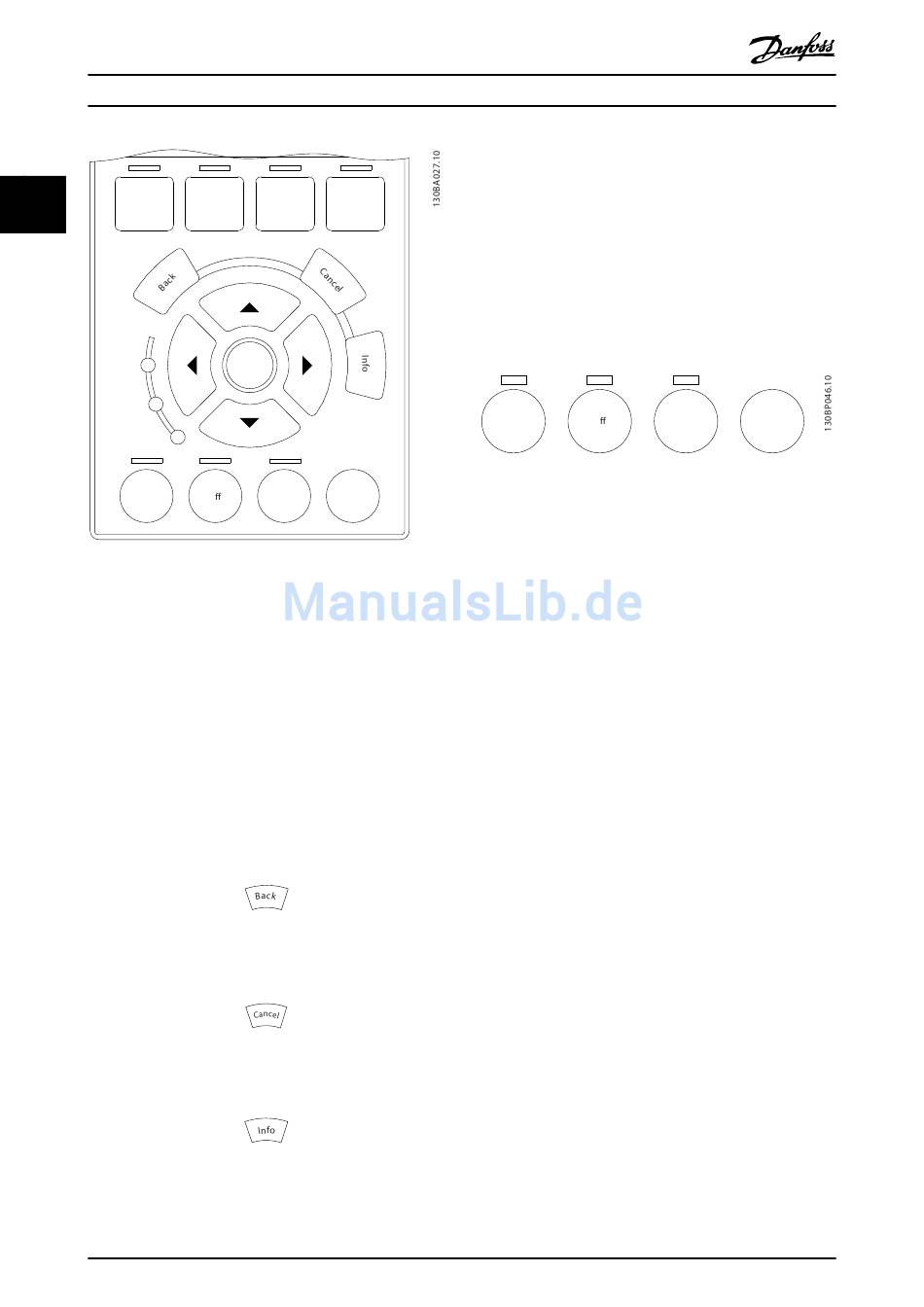

Abbildung 2.5 LCP
[Back]
Bringt Sie zum früheren Schritt oder zur nächsthöheren
Ebene in der Navigationsstruktur.
[Cancel]
Hebt die letzte Änderung/den letzten Befehl auf, sofern die
Anzeige nicht geändert wurde (d. h. Wechsel zu einem
anderen Parameter).
[Info]
zeigt Informationen zu einem Befehl, Parameter oder einer
Funktion im Anzeigefenster an. [Info] zeigt detaillierte
Informationen an, wenn Sie weitere Hilfe benötigen.
Sie können den Infomodus verlassen, indem Sie entweder
[Info], [Back] (Zurück) oder [Cancel] (Abbrechen) drücken.
Abbildung 2.6 Back
Abbildung 2.7 Abbrechen
Abbildung 2.8 Info
16
®
VLT
Alarm
Quick Main
Log
Menu Menu
OK
Auto
O Reset
on
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
AQUA Drive FC 202

Navigationstasten

Die 4 Navigationstasten dienen zur Navigation zwischen
den verschiedenen Optionen im Quick-Menü, Hauptmenü
und Alarm Log. Bewegen Sie den Cursor mit den Tasten.
[OK]
Dient zur Auswahl eines Parameters, der mit dem Cursor
markiert wurde. Auch die Änderung eines Parameters ist
möglich.
Tasten für die Hand-Steuerung
Die Tasten für die Hand-Steuerung befinden sich unten am
LCP.
Hand
on
Abbildung 2.9 Tasten für die Hand-Steuerung
[Hand On]
Ermöglicht die Steuerung des Frequenzumrichters über das
LCP. [Hand On] startet ebenfalls den Motor. Dann können
Sie die Motordrehzahl mit Hilfe der Navigationstasten
eingeben. Sie können die Taste über Parameter 0-40 [Hand
On]-LCP Taste [1] Aktivieren oder [0] Deaktivieren.
Externe Stoppsignale, die durch Steuersignale oder einen
Feldbus aktiviert werden, heben einen über das LCP
erteilten Startbefehl auf.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand On] aktiviert ist.
•
[Hand On] - [Off ] - [Auto On].
•
Quittieren.
•
Motorfreilaufstopp invers.
•
Reversierung.
•
Satzanwahl Bit 0 – Satzanwahl Bit 1.
•
Stoppbefehl über serielle Schnittstelle.
•
Schnellstopp.
•
DC-Bremse.
[Off]
Dient zum Stoppen des angeschlossenen Motors. Sie
können die Taste über Parameter 0-41 [Off]-LCP Taste [1]
Aktivieren oder [0] Deaktivieren. Ist keine externe
Stoppfunktion aktiv und die Taste [Off ] inaktiv, können Sie
den Motor jederzeit durch Abschalten der Spannung
stoppen.
[Auto On]
Ermöglicht die Steuerung des Frequenzumrichters über die
Steuerklemmen und/oder serielle Schnittstelle. Legen Sie
ein Startsignal an den Steuerklemmen und/oder am
Feldbus an, startet der Frequenzumrichter. Sie können die
Taste über Parameter 0-42 [Auto On]-LCP Taste [1] Aktivieren
oder [0] Deaktivieren.
Auto
O Reset
on
MG20O903
