2.2.1 Das LCP-Display

2 2
Das LCP-Display verfügt über eine Hintergrundbeleuchtung
und verfügt über insgesamt 6 alphanumerischen Zeilen.
Die Displayzeilen zeigen die Drehrichtung (Pfeil), die
gewählten Parametereinstellungen sowie die aktuell
gewählten Parametersätze an. Die Anzeige ist in 3 Bereiche
unterteilt.
Oberer Bereich
Zeigt im normalen Betrieb bis zu 2 Messungen.
Mittlerer Bereich
In der oberen Zeile des Arbeitsbereichs werden
unabhängig vom Zustand (außer bei Alarm oder Warnung)
bis zu 5 Messungen mit der entsprechenden Einheit
angezeigt.
Unterer Bereich
Zeigt immer den Zustand des Frequenzumrichters im
Statusmodus an.
Oberer Bereich
Mittlerer Bereich
Unterer Bereich

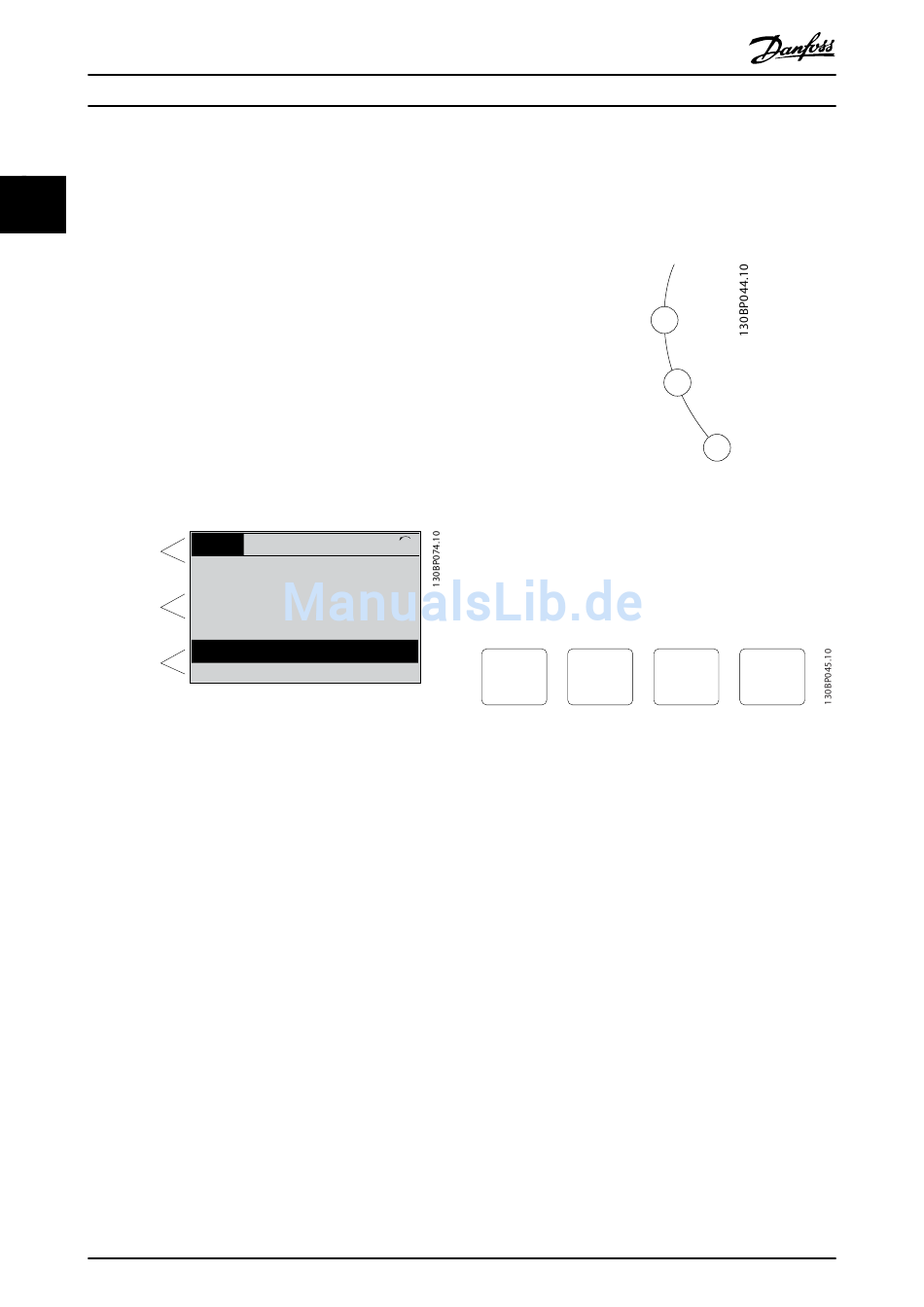

Abbildung 2.2 Unterer Bereich
Der aktive Parametersatz (als Aktiver Parametersatz in
Parameter 0-10 Aktiver Satz ausgewählt) wird angezeigt. Bei
Programmierung eines anderen Satzes als dem aktiven
Parametersatz wird die Nummer des programmierten
Satzes rechts angezeigt.
Displaykontrast anpassen
Drücken Sie [Status] und [
zu verringern.
Drücken Sie [Status] und [
zu erhöhen.
Die meisten Parametersätze können direkt über das LCP
geändert werden, sofern über Parameter 0-60 Hauptmenü
Passwort oderParameter 0-65 Benutzer-Menü Passwort kein
Passwort angelegt worden ist.
Anzeigeleuchten
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warn-LED auf. Das
LCP zeigt einen Status- und Alarmtext an.
Die ON-LED ist aktiv, wenn der Frequenzumrichter an die
Netzspannung angeschlossen ist oder über eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung gespeist wird. Gleichzeitig ist die
Hintergrundbeleuchtung eingeschaltet.
14
VLT
Status
43 UPM 5,44 A 25,3 kW
1,4 Hz
2,9 %
! Leist.teil Temp. (W29)
Auto-Fern-Betrieb
▲
], um die Helligkeit des Displays
▼
], um die Helligkeit des Displays
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
•
Grüne LED/On (An): Das Steuerteil ist betriebs-
bereit.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
Abbildung 2.3 Anzeigeleuchten
LCP-Tasten
! 1(1)
Die Steuertasten sind nach Funktionen aufgeteilt. Die
Tasten unter der Displayanzeige und die LED-Anzeigen
dienen zur Programmierung von Parametersätzen. Hierzu
gehört auch die Wahl der Displayanzeige im normalen
Betrieb.
Status
Abbildung 2.4 LCP-Tasten
[Status]
Gibt den Zustand des Frequenzumrichters und/oder des
Motors an. Durch Drücken der Taste [Status] können Sie
zwischen 3 verschiedenen Anzeigen wählen: 5 Betriebsva-
riablen, 4 Betriebsvariablen oder Smart Logic Control.
[Status] dient zur Wahl der Displayanzeige. Sie können
damit aus dem Quick-Menü, dem Hauptmenü oder dem
Alarmmodus schnell zurück zur Standardanzeige wechseln.
Verwenden Sie die [Status]-Taste darüber hinaus zum
Umschalten zwischen der Anzeige von 4 oder 5 Betriebsva-
riablen.
[Quick Menu]
Ermöglicht einen schnellen Zugriff auf die gebräuchlichsten
Funktionen des Frequenzumrichters.
Das [Quick Menu] umfasst:
•
Q1: Benutzer-Menü.
•
Q2: Kurzinbetriebnahme.
•
Q3: Funktionskonfiguration
•
Q4: Smart Start
•
Q5: Liste geänderter Parameter.
•
Q6: Protokolle.
