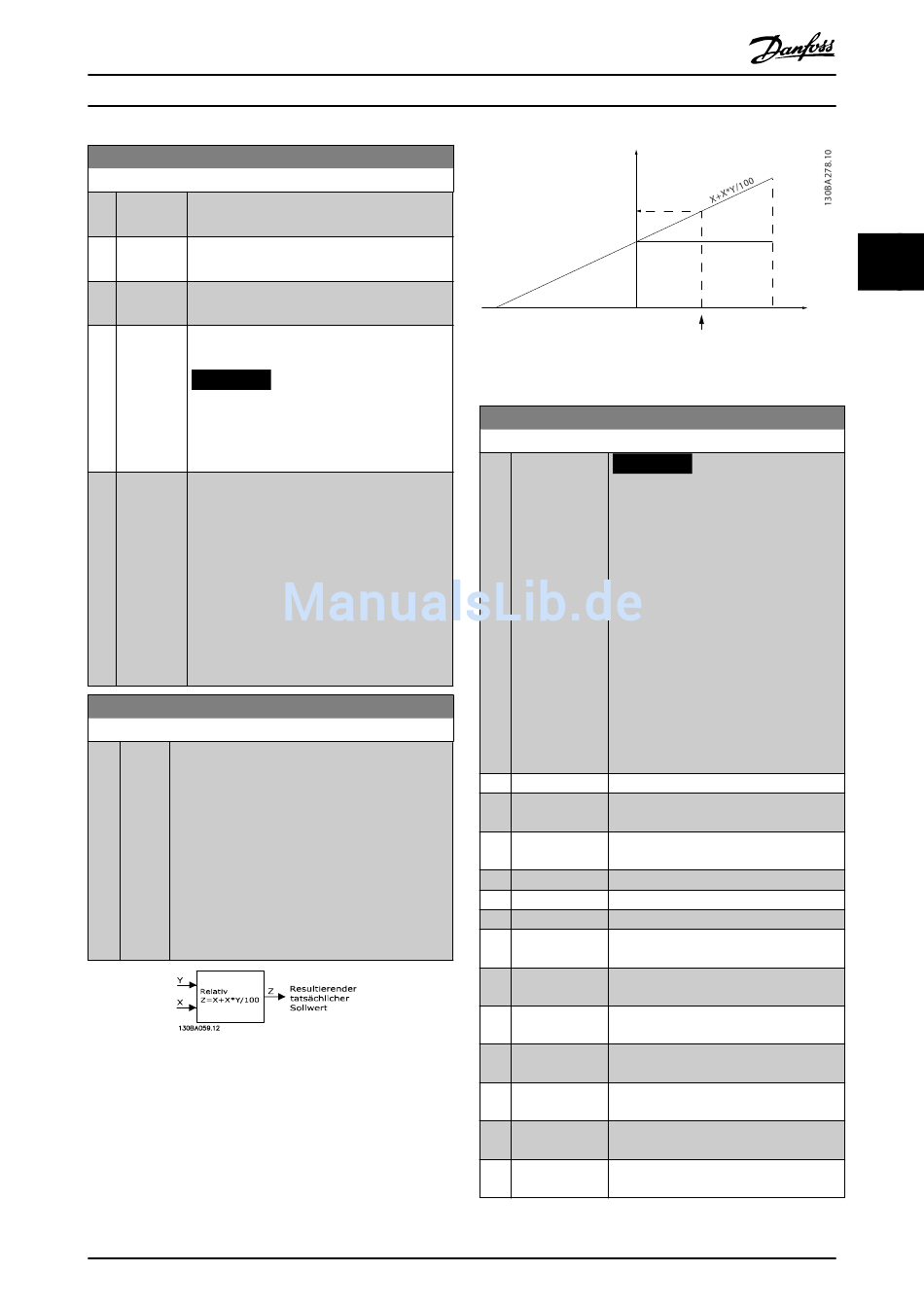

Parameterbeschreibung
3-13 Sollwertvorgabe
Option:
Funktion:
Bestimmung, welche Sollwertvorgabe aktiviert
wird.
[0]
Umschalt.
Verwenden des Ortsollwerts im Hand-Betrieb
Hand/Auto
oder des Fernsollwerts im Auto-Betrieb.
*
[1]
Fern
Verwenden des Fernsollwerts im Hand- und
Auto-Betrieb.
[2]
Ort
Verwenden des Ortsollwerts im Hand- und
Auto-Betrieb.
HINWEIS
Bei Einstellung von [2] Ort startet der
Frequenzumrichter nach einem Netz-Aus
erneut mit dieser Einstellung.
[3]
Linked to
Wählen Sie diese Option, um den FFACC-Faktor
H/A MCO
in Parameter Parameter 32-66 Vorsteuerung der
Beschleunigung zu aktivieren. Durch die
Aktivierung von FFACC werden der Jitter
reduziert und die Übertragung des Bewegungs-
reglers zur Steuerkarte des Frequenzumrichters
beschleunigt. Dies führt zu schnelleren Reakti-
onszeiten für dynamische Anwendungen und
Positionsregelung. Weitere Informationen zum
FFACC finden Sie im VLT
Bewegungssteuerung MCO 305.
3-14 Relativer Festsollwert
Range:
Funktion:
0 %
[-100
Der aktuelle Sollwert, X, wird mit dem in
-
Parameter 3-14 Relativer Festsollwert eingestellten
*
100 %]
Prozentwert Y erhöht oder reduziert. Hierdurch
ergibt sich der aktuelle Sollwert Z. Der aktuelle
Sollwert (X) ist die Summe der ausgewählten
Eingänge in:
Parameter 3-15 Variabler Sollwert 1.
Parameter 3-16 Variabler Sollwert 2.
Parameter 3-17 Variabler Sollwert 3.
Parameter 8-02 Aktives Steuerwort.
Abbildung 3.15 Relativer Festsollwert
MG20O903
Programmierhandbuch
-100
Abbildung 3.16 Aktueller Sollwert
3-15 Variabler Sollwert 1
Option:
®
Produkthandbuch
[0]
[1]
[2]
[7]
[8]
[20] Digitalpoti
[21] Analogeing.
[22] Analogeing.
[23] Analogeingang
[24] Analogeingang
[25] Analogeingang
[29] Analogeingang
[30] Erw. PID-Prozess
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Z
0
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
Wählen Sie den für das erste Sollwert-
signal zu verwendenden Sollwerteingang:
Parameter 3-15 Variabler Sollwert
1.
Parameter 3-16 Variabler Sollwert
2.
Parameter 3-17 Variabler Sollwert
3.
Definieren Sie bis zu 3 verschiedene
Sollwertsignale. Die Summe der Sollwert-
signale legt die aktuellen Sollwerte fest.
Deaktiviert
Analogeingang
*
53
Analogeingang
54
Pulseingang 29
Pulseingang 33
X30/11
X30/12
X42/1
X42/3
X42/5
X48/2
1
X
Y
100
%
P 3-14
63
3
3
