[188] AHF-Kondensatoran- Siehe Parameter 5-80 AHF Cap
schluss Reconnect Delay.
[189] Ext. Lüftersteuerung Externe Lüftersteuerung ist aktiv.
[190] K. Durchfluss Falls diese Option in
Parameter 22-21 Erfassung Leistung
tief aktiviert ist, wurde eine
Situation ohne Durchfluss oder mit
minimaler Drehzahl erkannt.
[191] Trockenlauf Eine Trockenlaufbedingung wurde
erkannt. Aktivieren Sie diese
Funktion in
Parameter 22-26 Trockenlauf-
funktion.
[192] Kennlinienende Aktiv, wenn eine Kennlinienende-
Bedingung vorliegt.
[193] Energiesparmodus Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Parametergruppe 22-4*
Energiesparmodus.
[194] Riemenbruch Eine Riemenbruchbedingung
wurde erkannt. Aktivieren Sie diese
Funktion in
Parameter 22-60 Riemenbruch-
funktion.
[195] Bypassventilsteuerung Die Bypassventilsteuerung (Digital-/
Relaisausgang im Frequenzum-
richter) wird in Verdichtersystemen
zur Entlastung des Verdichters
während der Inbetriebnahme durch
ein Bypassventil verwendet. Nach
dem Startbefehl öffnet sich das
Bypassventil, bis der Frequenzum-
richter Parameter 4-11 Min.
Drehzahl [UPM] erreicht hat). Das
Bypassventil schließt sich nach
Erreichen des Grenzwerts und der
Verdichter arbeitet normal. Dieser
Vorgang wird erst nach einem
neuen Start aktiviert und die
Frequenzumrichterdrehzahl ist
während des Empfangs des
Startsignals null. Sie können
Parameter 1-71 Startverzög. zur
Verzögerung des Motorstarts
verwenden.
MG20O903
Programmierhandbuch
[199] Schutzrohrfüllung
[200] Vollkapazität
[201] Pumpe 1
läuft
[202] Pumpe 2
läuft
[203] Pumpe 3
läuft
[204] Pumpe 4
läuft
[205] Pumpe 5
läuft
[206] Pumpe 6
läuft
[207] Pumpe 7
läuft
[208] Pumpe 8
läuft
[209] Pumpe 9
läuft
[240] RS Flipflop 0
[241] RS Flipflop 1
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.

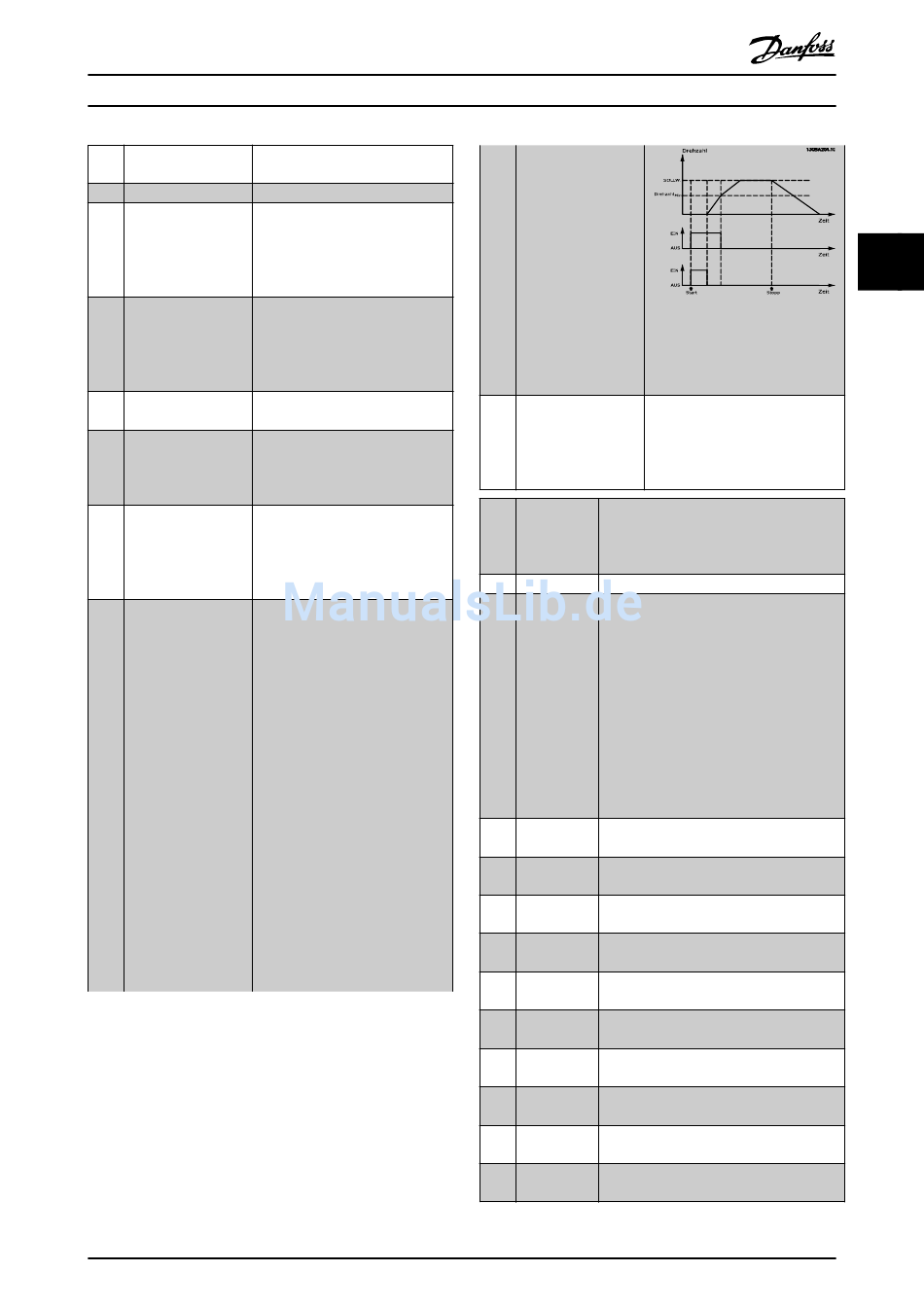

Abbildung 3.24 Die Bypassven-
tilsteuerung arbeitet nach dem
Prinzip:
Aktiv, wenn die Schutzrohrfüll-
funktion in Betrieb ist. Siehe
Parametergruppe 29-** Water
Application Functions (Wasseranwen-
dungsfunktionen).
Die nachstehenden Einstellungsoptionen
beziehen sich auf den Kaskadenregler.
Weitere Informationen finden Sie in
Parametergruppe 25-** Kaskadenregler.
Alle Pumpen laufen mit voller Drehzahl
Eine oder mehrere Pumpen, die vom
Kaskadenregler gesteuert werden, laufen.
Die Funktion hängt von der Einstellung in
Parameter 25-05 Feste Führungspumpe ab.
Bei Option [0] Nein bezieht sich Pumpe 1
auf die Pumpe, die über Relais1 gesteuert
wird, usw. Bei Einstellung [1] Ja bezieht sich
Pumpe 1 auf die Pumpe, die nur vom
Frequenzumrichter gesteuert wird (ohne
eines der integrierten Relais), Pumpe 2 ist
dann die Pumpe, die von Relais1 gesteuert
wird. Siehe Tabelle 3.11.
Siehe [201].
Siehe [201].
Siehe Parameter 13-15 RS-FF Operand S,
Parameter 13-16 RS-FF Operand R.
Siehe Parameter 13-15 RS-FF Operand S,
Parameter 13-16 RS-FF Operand R.
