Parameterbeschreibung

3.5 Parametergruppe 3-** Sollwert/Rampen

3.5.1 3-0* Sollwertgrenzen
3-02 Minimaler Sollwert
3 3
Range:
Size [ -999999.999 -
related par. 3-03
*
ReferenceFeedba-
ckUnit]
3-03 Maximaler Sollwert
Range:
Size [ par. 3-02 -
related 999999.999
*
ReferenceFeedba-
ckUnit]
3-04 Sollwertfunktion
Option:
[0] Addierend
*
[1] Externe
Anwahl
3.5.2 3-1* Sollwerteinstellung
Wählen Sie einen oder mehrere Festsollwerte aus. Wählen
Sie Festsollwertbit 0/1/2 [16], [17] oder [18] für die
entsprechenden Digitaleingänge in Parametergruppe 5-1*
Digitaleingänge aus.
3-10 Festsollwert
Array [8]
Range:
0 % [-100 -
100 %]
*
62
VLT
Funktion:
Geben Sie den gewünschten
Mindestwert für den Fernsollwert
ein. Der minimale Sollwert und
die Einheit entsprechen der
Konfigurationsauswahl in
Parameter 1-00 Regelverfahren und
Parameter 20-12 Soll-/Istwert-
einheit.
Funktion:
Geben Sie den maximal
zulässigen Wert für den
Fernsollwert ein. Der maximale
Sollwert und die Einheit
entsprechen der Konfigurations-
auswahl in
Parameter 1-00 Regelverfahren und
Parameter 20-12 Soll-/Istwerteinheit
Funktion:
Zur Addition von externen und Festsollwert-
quellen.
Zur Auswahl der externen oder der Fest-
Sollwertquelle.
Dient zum Wechsel zwischen externem
Sollwert und Festsollwert per Befehl oder
Digitaleingang.
Funktion:
Geben Sie bis zu acht unterschiedliche
Festsollwerte (0-7) mittels Array-Programmierung
in diesen Parameter ein. Der Festsollwert wird als
Prozentwert des Werts Ref
MAX
(Parameter 3-03 Maximaler Sollwert) angegeben.
Wählen Sie bei der Verwendung von Festsoll-
werten Festsollwert Bit 0/1/2 [16], [17] oder [18]
für die entsprechenden Digitaleingänge in
Parametergruppe 5-1* Digitaleingänge aus.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
P3-03
P3-02
0

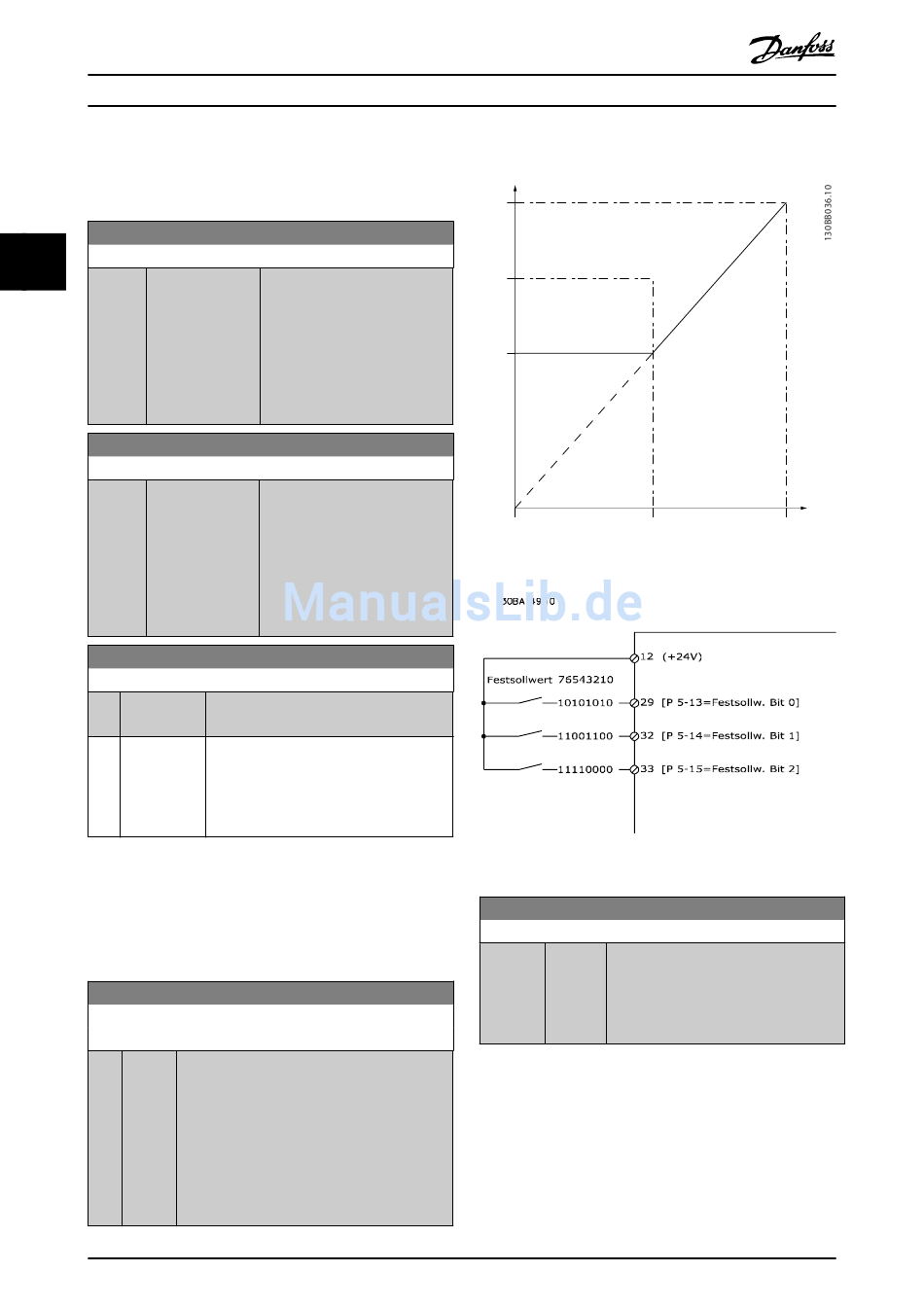

Abbildung 3.13 Festsollwert
Abbildung 3.14 Festsollwertschema
3-11 Festdrehzahl Jog [Hz]
Range:
Size
related
*
50
Funktion:
[ 0 - Die Festdrehzahl JOG ist eine feste
par. 4-14 Ausgangsdrehzahl, bei deren Aktivierung
Hz] der Frequenzumrichter in Betrieb ist.
Siehe auch Parameter 3-19 Festdrehzahl Jog
[UPM] und Parameter 3-80 Rampenzeit JOG.
P3-10
100%
