Erfassung
Verwenden des Rollmodus
Im Rollmodus ähnelt die Anzeige einem Streifenschreiber für niederfrequente Signale. Im Rollmodus werden die erfassten
Datenpunkte schon während der laufenden Aufzeichnung angezeigt, ohne dass auf die vollständige Signalaufzeichnung
gewartet werden muss.

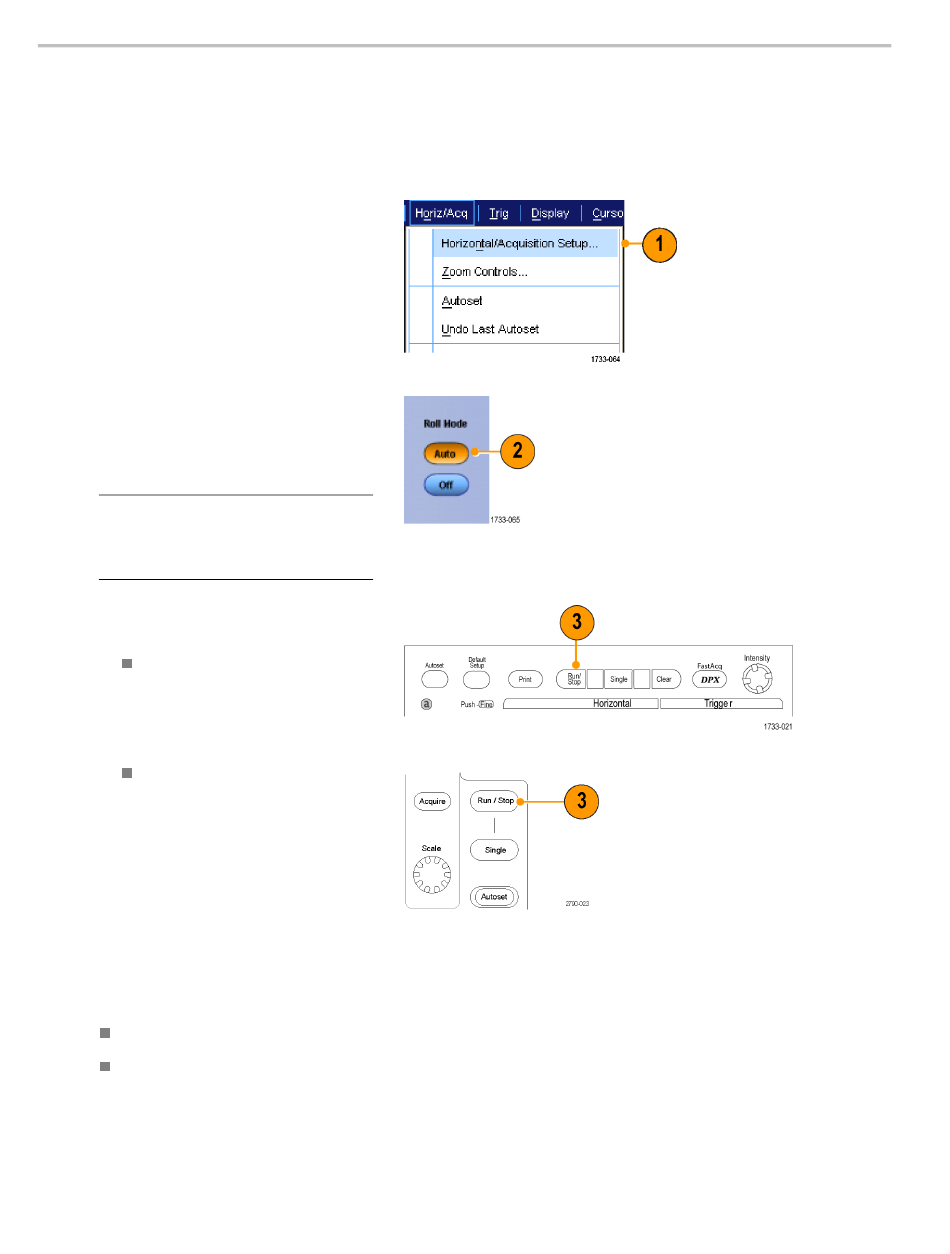

1. Wählen Sie Horiz/Acq >
Horizontal/Acquisition Setup
(Horizontal/Erfassungseinstellung) aus.
2. Falls dies nicht ausgewählt wurde,
klicken Sie auf die Registerkarte
Acquisition (Erfassung). Klicken Sie auf
Auto (Automatisch), um den Rollmodus
einzuschalten.
HINWEIS.
Der Rollmodus erfordert den
Erfassungsmodus Sample (Abtastmodus),
Spitzenwerterfassung oder Hi Res (hohe
Auflösung).
3. So beenden Sie die Erfassung im
Rollmodus:
Wenn Sie sich nicht in der
Einzelfolgeerfassung befinden,
drücken Sie RUN/STOP
(AUSFÜHREN/BEENDEN), um
den Rollmodus zu beenden.
Wenn Sie sich in der
Einzelfolgeerfassung befinden,
werden die Erfassungen
im Rollmodus automatisch
beendet, wenn eine vollständige
Signalaufzeichnung erfasst wurde.
Schnelltipps
Beim Wechsel in die Erfassungsmodi Hüllkurve, Mittelwert oder WfmDB wird der Rollmodus ausgeschaltet.
Der Rollmodus wird deaktiviert, wenn Sie die Horizontalskala auf 50 ms/div oder schneller festlegen.
48
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien DSA/DPO70000D, MSO/DSA/DPO70000C und DPO7000C
Serien MSO5000 und DPO5000
