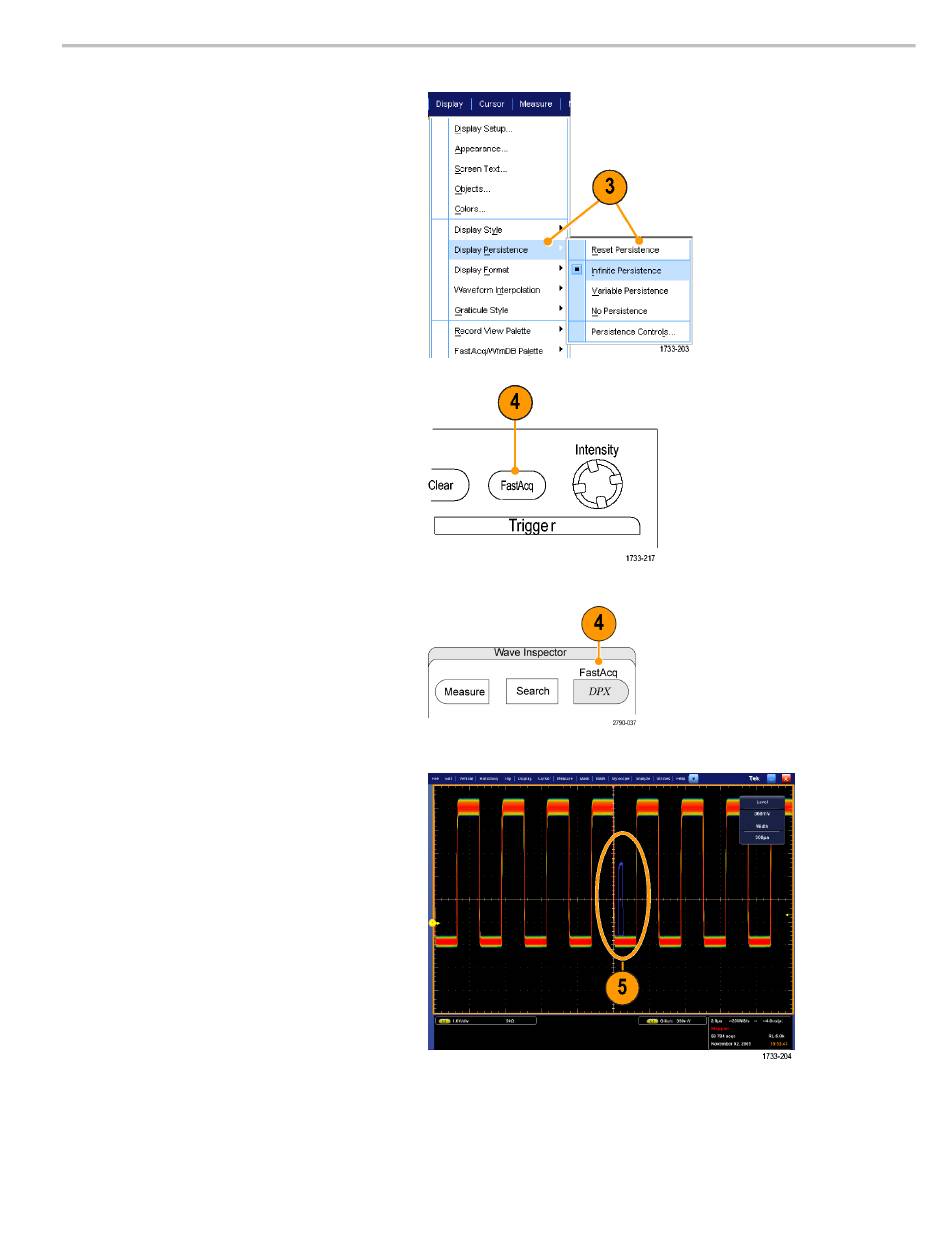

3. Wählen Sie Display > Display
Persistence > Infinite Persistence
(Anzeige > Nachleuchten der Anzeige >
Unendliche Nachleuchtdauer). In
diesem Beispiel suchen Sie nach einem
Taktsignal. Nachdem Sie das Signal
1 bis 2 Minuten beobachtet haben
und bevor Sie das Problem anderswo
suchen, gehen Sie zu Schritt 4.
4. Drücken Sie FastAcq
(Schnellerfassung).
5. Suchen Sie Glitches, einmalige oder
andere zufällige Anomalien in dem
Signal. In diesem Beispiel wurde mittels
FastAcq ein positiver Glitch von ≈300 ns
Dauer nach nur wenigen Sekunden
entdeckt.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien DSA/DPO70000D, MSO/DSA/DPO70000C und DPO7000C
Serien MSO5000 und DPO5000
Anwendungsbeispiele
179
