Anwendungsbeispiele

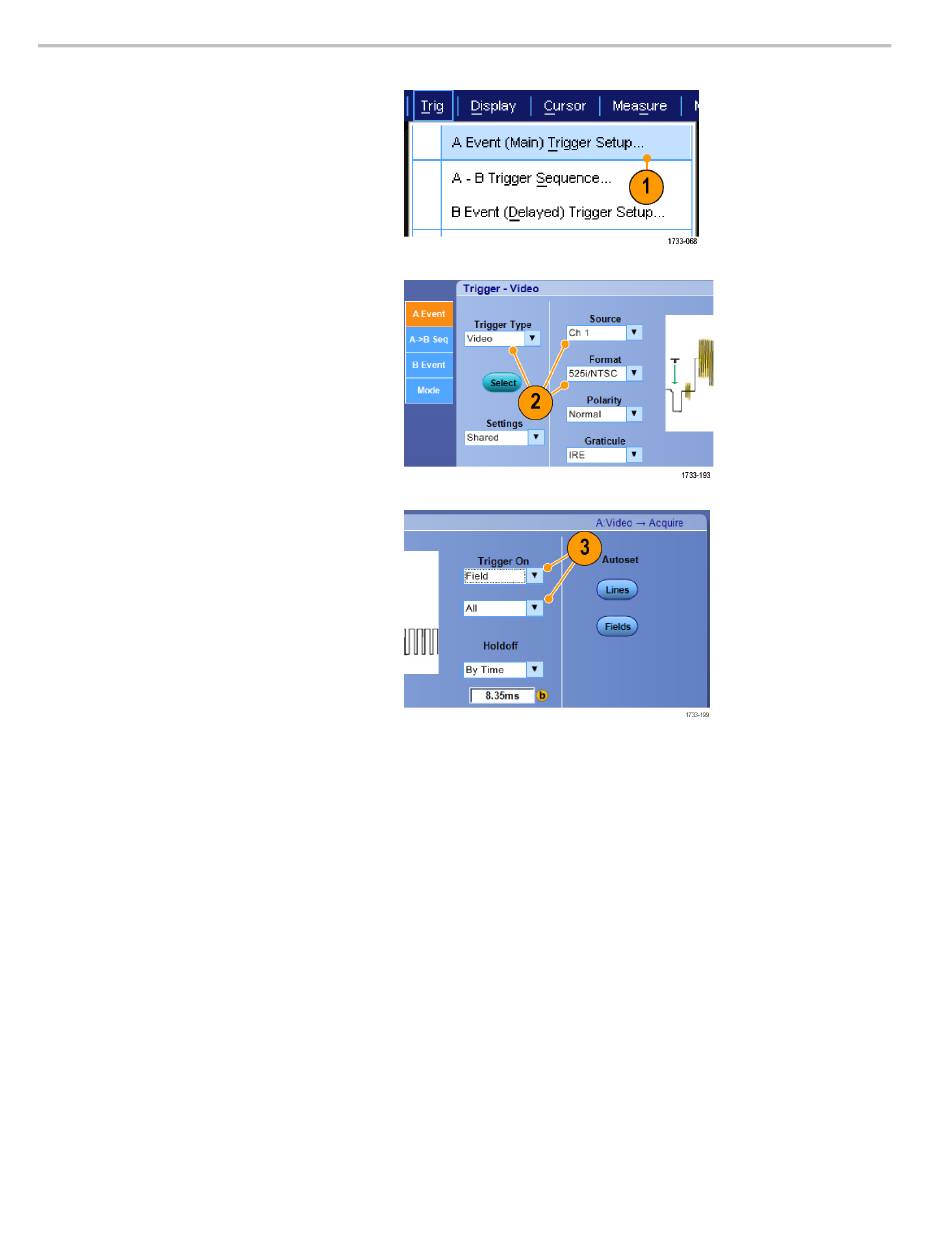

1. Wählen Sie Trig > A Event (Main)
Trigger Setup... (Trigger > Einstellung
Ereignistrigger A (Haupt-Trigger)...) aus.
2. Legen Sie Art und Quelle für den
A-Trigger auf der Registerkarte „A Event"
(Ereignistrigger A) fest.
Wählen Sie Format > 525/NTSC aus.
3. Wählen Sie Trigger On > Field (Trigger
Ein > Halbbild) aus.
Wählen Sie das Halbbild Odd
(Ungerade), Even (Gerade) oder All
(Alle) aus.
Triggerung auf Zeilen
So überprüfen Sie die Videozeilen im Halbbild:
184
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
