21. Wird die Fehlererkennung von der
Benutzeroberfläche aus gesteuert,
werden so weit wie möglich Bustrigger
verwendet, so dass die Busdekodierung
automatisch freigegeben ist. Durch
die Dekodierung wird die Position des

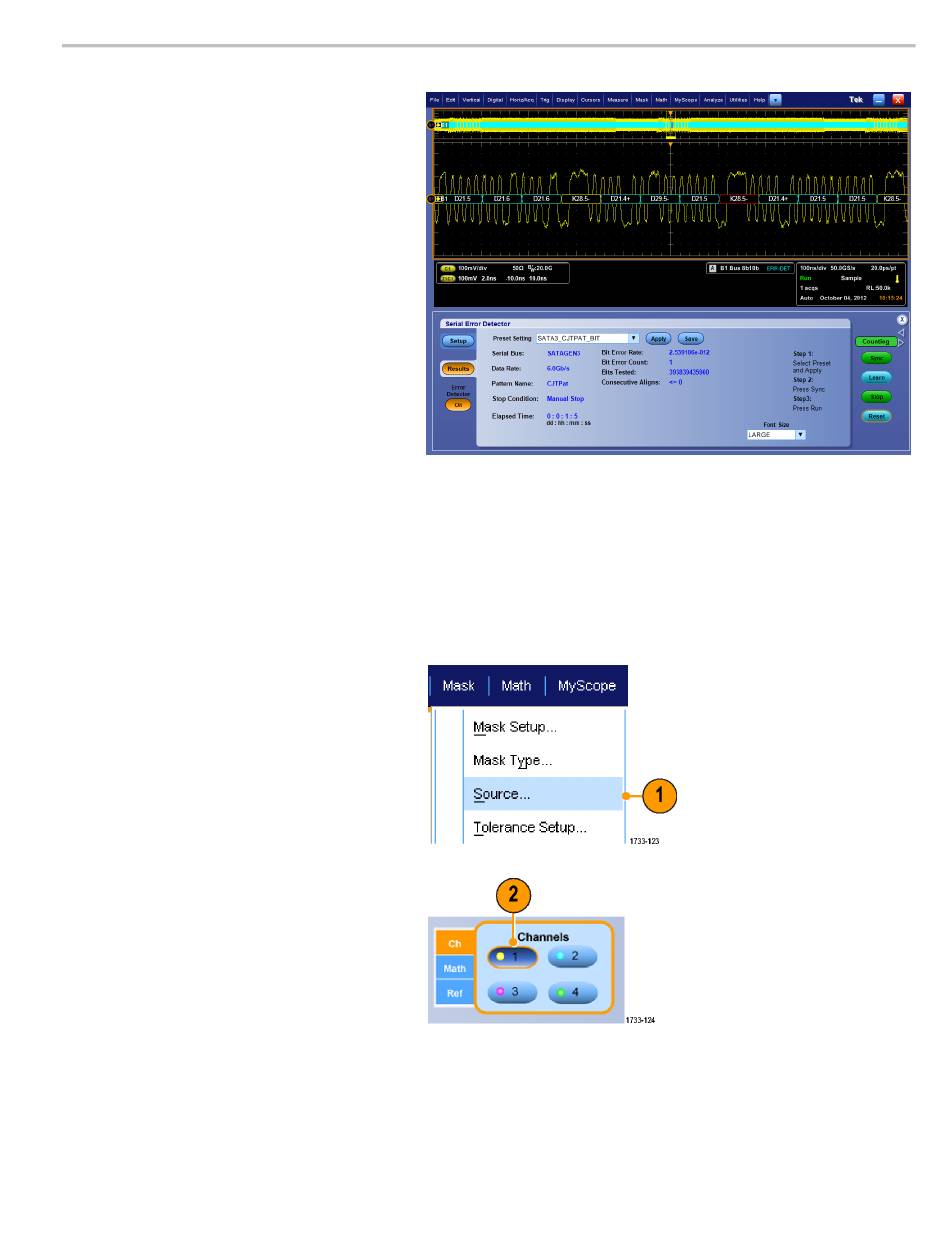

Fehlers im Signal angezeigt. Wie
aus folgender Bildschirmdarstellung
ersichtlich, geschieht dies in Form einer
roten Markierung des dekodierten Werts.
Wenn Sie gleichzeitig weitere Signale
testen möchten, um die Ursache des
Fehlers zu finden, können Sie dafür auch
weitere Oszilloskopkanäle verwenden.
Verwenden von Maskentests
Mit Maskentests für serielle Kommunikation (Option MTM oder MTH) können Sie ein Signal mit einer vordefinierten Vorlage
oder Maske vergleichen. Damit das Signal den Test besteht, muss es außerhalb der durch die Maske definierten Segmente
liegen. In der Regel werden solche Masken von Normungsinstituten, beispielsweise dem ANSI, definiert. Gehen Sie
folgendermaßen vor, um einen Maskentest durchzuführen:
1. Wählen Sie Mask > Source... (Maske
> Quelle).
2. Wählen Sie die Signalquelle aus.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Analyse von Signalen
149
