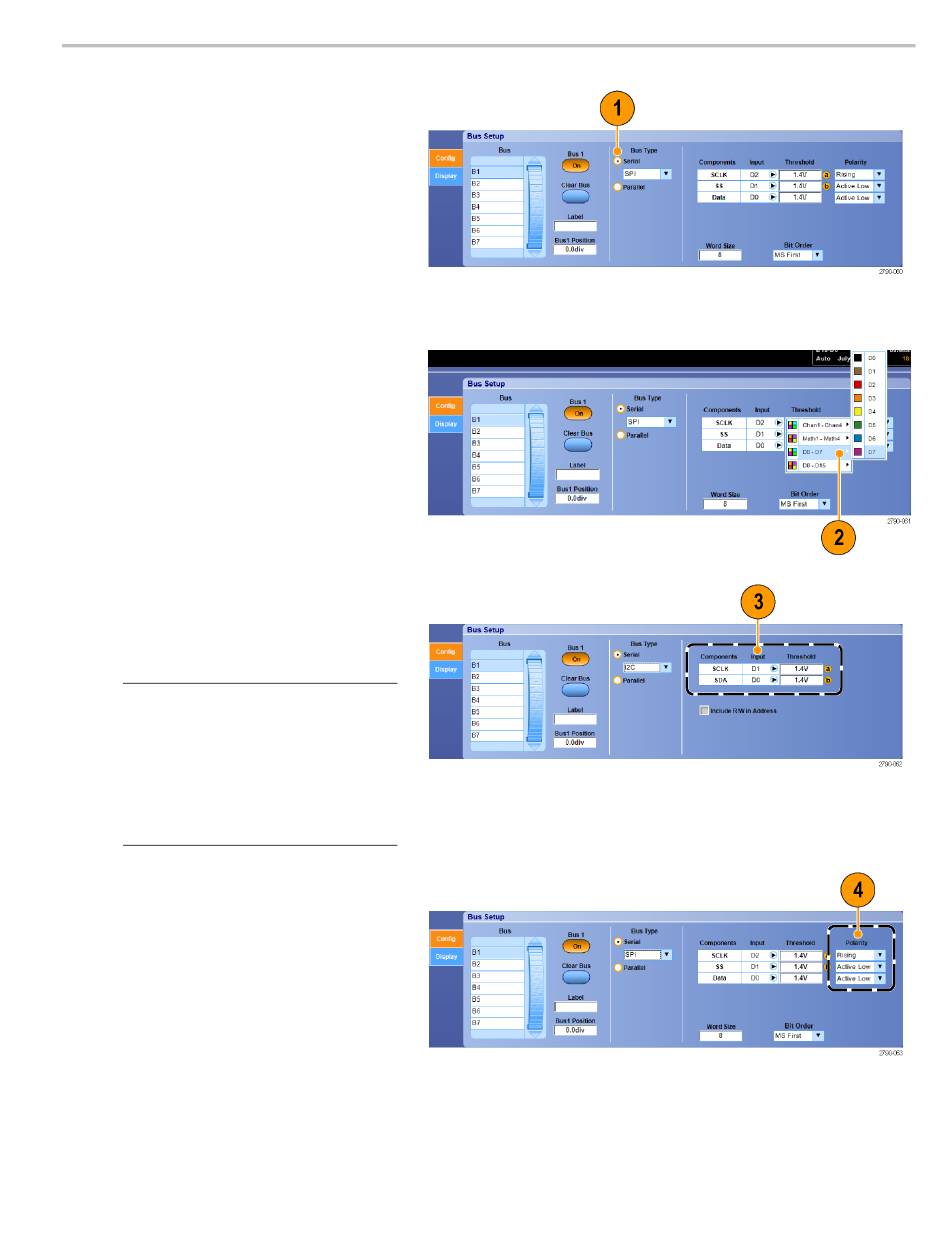

1. Um einen seriellen Bus einzurichten,
wählen Sie Bus Type (Bustyp)
Serial (Seriell), und wählen Sie den
Typ des seriellen Busses aus der
Drop-down-Liste.
Jeder Bustyp hat seine Sammlung an
Einstellungen, die Sie festgelegt haben.
Wählen Sie für andere Bustypen die für
den ausgewählten Bus entsprechenden
Einstellungen aus.
Weitere Informationen zum Einrichten eines
Busses finden Sie in der Online-Hilfe.
2. Um den Eingang für die angezeigten
Buskomponenten auszuwählen, klicken
Sie auf die Komponente Input (Eingang),
und wählen Sie aus der angezeigten
Liste aus.
3. Um einen Eingangsschwellenwert
einzustellen, doppelklicken Sie auf
Threshold (Schwellenwert), und geben
Sie mithilfe des Tastenfeldes den
Schwellenwert ein.
HINWEIS.
Um Schwellenwerte unabhängig
voneinander einzustellen, wenn sie aktuell
gemeinsam eingestellt sind, wechseln
Sie zu Trig > A Event (Main) Trigger
Setup (Trigger > Einstellung Ereignistrigger
A (Haupt-Trigger) und ändern Sie
Settings (Einstellungen) zu Independent
(unabhängig).
4. Um den Polarität für die angezeigten
Buskomponenten auszuwählen, klicken
Sie auf die Komponente Polarity
(Polarität), und wählen Sie aus der
angezeigten Liste aus.
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Erfassung
53
