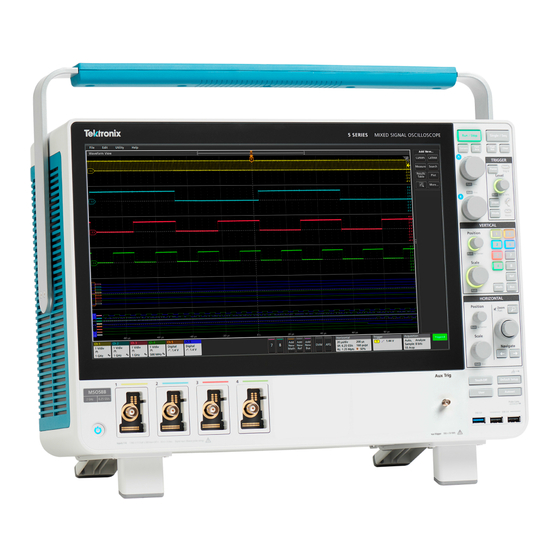

Mischsignal-Oszilloskop Mixedsignal der 5 Serie B
MSO54B, MSO56B, MSO58B
Schnellstart-Benutzerhandbuch
Warnung: Die Reparatur- und Wartungsanweisungen sind nur zur Verwendung durch entsprechend qualifiziertes Personal vorgesehen. Führen Sie keine
Reparatur- und Wartungsarbeiten durch, sofern Sie nicht über eine entsprechende Qualifikation verfügen. Anderenfalls können Verletzungen die Folge
sein. Lesen Sie vor der Durchführung von Reparatur- und Wartungsarbeiten alle Sicherheitshinweise durch.
Unterstützt Firmware Version 1.36 und höher
Jetzt registrieren!
Klicken Sie auf den nachfolgenden Link, um Ihr Produkt zu schützen.
tek.com/register
*P077180600*
077-1806-00
June 2023
Werbung
Verwandte Anleitungen für Tektronix 5 B Serie
Inhaltszusammenfassung für Tektronix 5 B Serie
- Seite 1 Mischsignal-Oszilloskop Mixedsignal der 5 Serie B MSO54B, MSO56B, MSO58B Schnellstart-Benutzerhandbuch Warnung: Die Reparatur- und Wartungsanweisungen sind nur zur Verwendung durch entsprechend qualifiziertes Personal vorgesehen. Führen Sie keine Reparatur- und Wartungsarbeiten durch, sofern Sie nicht über eine entsprechende Qualifikation verfügen. Anderenfalls können Verletzungen die Folge sein.
- Seite 2 Zulieferern des Unternehmens dar und sind durch das nationale Urheberrecht und die Bestimmungen internationaler Verträge geschützt. Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die Informationen in dieser Veröffentlichung ersetzen alle in bisher veröffentlichten Materialien enthaltenen Informationen. Änderungen der Spezifikationen und der Preisgestaltung vorbehalten.
- Seite 3 Produkts an das Tektronix Service Center verantwortlich. Die Versandgebühren müssen im Voraus bezahlt sein. Tektronix übernimmt die Kosten der Rücksendung des Produkts an den Kunden, wenn sich die Versandadresse im gleichen Land wie das Tektronix Service Center befindet. Der Kunde übernimmt alle Versandkosten, Fracht- und Zollgebühren sowie sonstige Kosten für die Rücksendung des Produkts an eine andere Adresse.
- Seite 4 Dokumentation Dokumentation Lesen Sie vor der Installation und Verwendung Ihres Geräts die folgenden Benutzerdokumente. Diese Dokumente enthalten wichtige Hinweise zur Bedienung. Produktdokumentation In der folgenden Tabelle finden Sie die wichtigsten für Ihr Produkt verfügbaren Dokumentationen. Diese und weitere Benutzerdokumente können unter www.tek.com heruntergeladen werden.
- Seite 5 Inhalt Inhalt Garantie......................................3 Dokumentation....................................4 Wichtige Sicherheitsinformationen..............................7 Allgemeine Sicherheitshinweise............................7 Verhütung von Bränden und Verletzungen........................7 Tastköpfe und Prüfleitungen............................9 Sicherheit bei Wartungsarbeiten............................10 Begriffe in diesem Handbuch............................... 10 Am Gerät verwendete Begriffe............................. 11 Symbole am Gerät................................11 Informationen zur Einhaltung von Vorschriften........................... 12 EMV-Kompatibilität................................12 Einhaltung von Sicherheitsbestimmungen...........................12 Einhaltung von Umweltschutzbestimmungen........................
- Seite 6 Inhalt Auto-Setup zur schnellen Anzeige eines Signals........................ 51 So triggern Sie ein Signal..............................52 Einstellung des Erfassungsmodus............................53 Horizontale Parameter festlegen ............................54 Ein Math-, Referenz- oder Bus-Signal hinzufügen.......................54 Messung hinzufügen................................55 Konfiguration einer Messung............................... 58 Darstellung einer Messung hinzufügen..........................59 Suchvorgang hinzufügen..............................60 Mess- oder Such-Badge löschen............................62 Änderung der Signalansichtseinstellungen..........................62 Cursor anzeigen und konfigurieren............................63...
- Seite 7 Wichtige Sicherheitsinformationen Wichtige Sicherheitsinformationen Dieses Handbuch enthält Informationen und Warnhinweise, die vom Benutzer befolgt werden müssen, um einen sicheren Betrieb und Zustand des Geräts zu gewährleisten. Zur sicheren Durchführung von Wartungs- und Reparaturarbeiten an diesem Gerät siehe unter Sicherheit bei Wartungsarbeiten nach den Allgemeinen Sicherheitshinweisen.
- Seite 8 Wichtige Sicherheitsinformationen Verwenden Sie nur isolierte Spannungstastköpfe, Prüfleitungen und Adapter, die mit dem Produkt geliefert wurden oder die von Tektronix als geeignetes Zubehör für das Produkt genannt werden. Alle Angaben zu den Anschlüssen beachten. Beachten Sie zur Verhütung von Bränden oder Stromschlägen die Kenndatenangaben und Kennzeichnungen am Gerät. Lesen Sie die entsprechenden Angaben im Gerätehandbuch, bevor Sie das Gerät anschließen.
- Seite 9 Gehen Sie beim Anheben und Tragen des Produkts vorsichtig vor. Dieses Produkt verfügt über einen Griff oder mehrere Griffe zum Anheben und Tragen. Verwenden Sie für den Gestelleinbau ausschließlich die von Tektronix für dieses Gerät vorgegebene Hardware. Tastköpfe und Prüfleitungen Bevor Sie Tastköpfe oder Prüfleitungen anschließen, müssen Sie zunächst das vom Netzanschluss des Geräts abgehende Netzkabel an...
- Seite 10 Wichtige Sicherheitsinformationen Überprüfen Sie den Tastkopf und das Zubehör. Untersuchen Sie den Tastkopf und das Zubehör vor jedem Gebrauch auf Schäden (Schnitte, Risse oder Schäden am Tastkopfkörper, am Zubehör oder an der Kabelummantelung). Verwenden Sie den Tastkopf nicht, wenn er beschädigt ist. Massenbezogene Oszilloskope verwenden Mit der Referenzleitung dieses Tastkopfs dürfen keine Messungen in massefreien Schaltungen vorgenommen werden.
- Seite 11 Wichtige Sicherheitsinformationen Am Gerät verwendete Begriffe Am Gerät sind eventuell die folgenden Begriffe zu sehen: • GEFAHR weist auf eine Verletzungsgefahr hin, die mit der entsprechenden Hinweisstelle unmittelbar in Verbindung steht. • WARNUNG weist auf eine Verletzungsgefahr hin, die nicht unmittelbar mit der entsprechenden Hinweisstelle in Verbindung steht. •...
- Seite 12 Einsatz durch Fachleute und geschultes Personal ausgelegt; es ist nicht für einen Einsatz zu Hause oder durch Kinder vorgesehen. Fragen zu Informationen zur Einhaltung von Vorschriften richten Sie bitte an die folgende Adresse: Tektronix, Inc. PO Box 500, MS 19-045 Beaverton, OR 97077, USA tek.com...
- Seite 13 Dieses Symbol kennzeichnet Produkte, die den Bestimmungen der Europäischen Union gemäß den Richtlinien 2012/19/EU und 2006/66/EG für Elektro- und Elektronik-Altgeräte und Batterien entsprechen. Informationen zu Recyclingmöglichkeiten finden Sie auf der Tektronix-Website (www.tek.com/productrecycling). Batterierecycling Dieses Produkt enthält eine kleine Lithium-Metall-Knopfzelle. Entsorgen oder recyceln Sie diese Zelle nach Ende der Lebensdauer gemäß...
- Seite 14 Informationen zur Einhaltung von Vorschriften Der Hersteller des Zelltyps bestätigt, dass der Zelltyp die Anforderungen des UN-Handbuchs über Prüfungen und Kriterien, Teil III, Teilabschnitt 38.3, erfüllt. Informieren Sie sich vor dem erneuten Versenden des Produkts mit einem beliebigen Verkehrsmittel bei Ihrem Transportunternehmen über die Anforderungen in Bezug auf den Transport von Lithium-Akkus, die für Ihre Konfiguration anwendbar sind, einschließlich Anforderungen zur erneuten Verpackung oder Kennzeichnung.
- Seite 15 Optionale Trigger-Funktionen ermöglichen, Ereignisse von Interesse auf Protokollebene in gemeinsame Luft- und Raumfahrt-, Audio-, Automotive-, Computer- und eingebettete serielle Busse zu isolieren. Siehe das Thema Serial bus and trigger options (Optionen für serielle Busse und Trigger) in der Geräte-Hilfe oder das Datenblatt für serielle Trigger- und Analyseanwendungen (Tektronix Bestellnummer 48W-61353-X) für weitere Informationen.
- Seite 16 Installieren des Geräts Geliefertes Zubehör überprüfen Stellen Sie sicher, dass Sie Ihre komplette Bestellung erhalten haben. Sollte etwas fehlen, kontaktieren Sie bitte den Tektronix- Kundenservice. In Nordamerika unter der Rufnummer 1-800-833-9200. Unter www.tek.com finden Sie Ansprechpartner in Ihrer Nähe. Überprüfen Sie Ihre Lieferung mithilfe der mitgesendeten Packliste auf Vollständigkeit (Standardzubehör und bestellte Bauteile). Wenn Sie werkseitig installierte Optionen, wie z.
- Seite 17 Installieren des Geräts Betriebsanforderungen Verwenden Sie das Gerät bei vorgeschriebener Betriebstemperatur, Leistung, Höhe und Signal-Eingangsspannung, um genaueste Messungen und einen sicheren Gerätebetrieb zu gewährleisten. Tabelle 1: Umgebungsbedingungen Eigenschaften Beschreibung Betriebstemperatur –0 °C bis +50 °C (32 °F bis +122 °F) Sorgen Sie an beiden Seiten und an der Rückwand des Gerätes für genügend Platz (ca.
- Seite 18 Installieren des Geräts Eingang Beschreibung Analoge Eingangskanäle, 1 MΩ-Einstellung, 300 V maximale Eingangsspannung bei BNC Messkategorie II. Analoge Eingangskanäle, 50 Ω-Einstellung, , bei 100 mV/div, mit Spitzenwerten von ≤ ±20 V (Pulsbreite ≤200 us) maximale Eingangsspannung bei BNC Messkategorie II. Digitale Eingangskanäle, maximaler Beobachtung von Tastkopfwerten Eingangsspannungsbereich bei...
- Seite 19 1. Schalten Sie das Gerät aus und wieder ein. 2. Wählen Sie Utility > Self Test (Dienstprogramm > Selbsttest). Weist das Gerät selbst nach mehreren Versuchen weiterhin den Status Failed (Nicht bestanden) auf, kontaktieren Sie den Tektronix-Kundendienst. Anschließen von Tastköpfen an das Gerät Tastköpfe verbinden das Gerät mit Ihrem Testgerät (DUT).
- Seite 20 Installieren des Geräts Schließen Sie TPP-Serien, TekVPI+, TekVPI oder andere unterstützte analoge Tektronix-Tastköpfe an, indem Sie diese mit einem FlexChannel-Stecker verbinden. Ein vernehmbares „Klicken“ deutet darauf hin, dass der Tastkopfanschluss vollständig eingesteckt ist. TekVPI-Tastköpfe stellen automatisch die Parameter des Kanaleingangs für den Tastkopf (Bandbreite, Dämpfung, Abschluss usw.) ein.
- Seite 21 Umgang mit dem Gerät Umgang mit dem Gerät Bedienelemente und Anschlüsse am vorderen Bedienfeld Die Bedienelemente am vorderen Bedienfeld ermöglichen den direkten Zugriff auf die wichtigsten Geräteeinstellungen (u. A. Vertikal-, Horizontal-, Trigger-, Cursor- und Zoom-Einstellungen). An den Steckverbindungen übermitteln Sie Signale über Tastköpfe und Kabel. Außerdem schließen Sie dort USB-Geräte an.
- Seite 22 Umgang mit dem Gerät • Single/Seq (Einzel/Folge) ermöglicht die Durchführung einer Einzelsignalerfassung bzw. einer bestimmten Anzahl an Erfassungen (je nach Einstellung im Konfigurationsmenü Acquisition (Erfassung). Drücken Sie Single/Seq (Einzel/Folge), um den Modus Run/Stop (Ausführen/Anhalten) zu beenden und eine Einzelerfassung durchzuführen. Die Schaltflächenfarbe gibt den Erfassungsstatus an (schnelles grünes Blinken = Einzelerfassung erfasst;...
- Seite 23 Umgang mit dem Gerät • Mit der SchaltflächeLevel (Pegel) können Sie den Amplitudenpegel festlegen, den das Signal übersteigen muss, um als gültiger Wechsel zu gelten. Die LED-Farbe des Level-Drehknopfs (Pegel) gibt die Triggerquelle an (abgesehen von Doppelpegel- Triggern). Der Drehknopf Level (Pegel) ist deaktiviert, wenn für den Triggertyp zwei Pegeleinstellungen oder andere Triggerqualifikatoren benötigt werden (festgelegt im Trigger-Konfigurationsmenü).
- Seite 24 Umgang mit dem Gerät • Mit der Schaltfläche Ref wird ein (gespeichertes) Referenz-Signal in der Signalansicht hinzugefügt oder ausgewählt. • Wenn kein Referenz-Signal vorhanden ist, öffnet sich durch Drücken der Schaltfläche Ref das Konfigurationsmenü Browse Waveform Files (Signaldateien durchsuchen). Navigieren Sie zu der Signaldatei (*.wfm), und tippen Sie auf Recall (Abrufen), um die Referenzdatei zu laden und anzuzeigen.
- Seite 25 Umgang mit dem Gerät • Touch Off schaltet die Touchscreen-Funktion aus. Die Schaltfläche Touch Off (Touchscreen-Funktion aus) leuchtet, wenn der Touchscreen ausgeschaltet ist. • Save (Speichern) ist ein Speichervorgang per Knopfdruck, der die aktuellen Einstellungen von File > Save As (Datei >...
- Seite 26 Umgang mit dem Gerät FlexChannel-Tastkopfanschlüsse: FlexChannel-Anschlüsse unterstützen alle TekVPI+- und TekVPI-Messtastköpfe, passiven BNC- Tastköpfe, den TPL058 FlexChannel-Logiktastkopf und BNC-Kabel. Die meisten Tastköpfe können Sie anschließen, indem Sie diese in den entsprechenden Stecker einstecken, bis der Tastkopf mit einem Klick einrastet. 10.
- Seite 27 Umgang mit dem Gerät Anschlüsse an der Rückwand Über die Anschlüsse an der Rückwand wird das Gerät mit Strom versorgt. Außerdem befinden sich dort neben dem AFG-Ausgang die Anschlüsse für Netzwerk, USB-Geräte sowie Video- und Referenzsignale. 1. Netzkabelanschluss Verwenden Sie nur das mit diesem Produkt mitgelieferte und für das Einsatzland zugelassene Netzkabel. 2.
- Seite 28 Umgang mit dem Gerät 1. Die Menu bar (Menüleiste) enthält Menüs für typische Arbeitsvorgänge, darunter: • Daten speichern, laden und auf sie zugreifen • Rückgängig machen oder Wiederholen einer Aktion • Grundeinstellungen der Oszilloskop-Anzeige und -Messung • Netzwerkzugriff konfigurieren • Selbsttests durchführen •...
- Seite 29 Umgang mit dem Gerät • Mit der Taste Results Table (Ergebnistabelle) können Mess- und Bus-Ergebnistabellen zum Bildschirm hinzugefügt werden. Die Tabelle für die Messergebnisse bildet alle Messungen ab, die in der Ergebnisleiste vorhanden sind. Die Busergebnis-Registerkarte liefert Informationen über Busdekodierungen der abgebildeten Bus-Signale. Jede Tabelle befindet sich in einem eigenen Ansichtsfenster, das innerhalb des Anzeigebereichs verschoben werden kann.
- Seite 30 Umgang mit dem Gerät Die Signaldatenanzeige ist eine grafische High-Level-Anzeige zur Übersicht über die gesamte Signaldatenlänge, die Menge der angezeigten Daten, (angezeigt als Gruppe), den Ort der Schlüssel- Zeit-Events, darunter das Trigger-Ereignis, und die aktuelle Position des Signalcursors. Wenn Sie ein Referenz-Signal abbilden, das kürzer ist als die Erfassungszeit, oder die Horizontalskala verändern, während die Oszilloskoperfassung angehalten ist, verändern die Gruppen Ihre Position, um den Teil der Signaldaten anzuzeigen, der relativ zur aktuellen Erfassungszeit abgebildet wird.
- Seite 31 Umgang mit dem Gerät Das Zoom-Symbol (in der oberen rechten Ecke der Signal- und Plot-Anzeigen) schaltet den Zoom ein/aus. Mit der Taste Zoom und den Drehknöpfen auf dem Frontpaneel können Sie den Zoom-Modus aktivieren und die Position und die Horizontalgröße der Zoom-Box ändern.
- Seite 32 Umgang mit dem Gerät Die dynamischen Bereichsgrenzen werden auf der linken Seite des Rasters angezeigt, ausgehend von der Position der vertikalen Spur des Griffs nach oben und unten entlang der dynamischen Bereichsgrenzen des Tastkopfes. Die Markierungen werden nur bei Verwendung kompatibler Tastköpfe angezeigt. Die Signale müssen innerhalb der dynamischen Bereiche des Tastkopfes liegen, um korrekt angezeigt und gemessen zu werden.
- Seite 33 Umgang mit dem Gerät • Streichen Sie das Badge vom unteren Rand der Anzeige weg, um es aus der Einstellungsleiste zu entfernen. Wenn Sie vom unteren Rand der Einstellungsleiste nach oben streichen, wird das Badge wiederhergestellt. Das Badge kann nur innerhalb von 10 Sekunden nach der Entfernung wiederhergestellt werden.
- Seite 34 Umgang mit dem Gerät Einige Mess-Badges sind außerdem mit Navigationsschaltflächen ausgestattet,die durch einfaches Tippen auf das Badge angezeigt werden. Die Schaltflächen < (Zurück) und > (Weiter) zentrieren das Signal in der Anzeige an der Position des vorherigen oder des nächsten Messpunkts in der Aufzeichnung (bei Messungen, die mehr als eine Messung pro Erfassung beinhalten).
- Seite 35 Umgang mit dem Gerät Badge Messwertanzeige Beschreibung „Label“ (Bezeichnung) Eine im Badge-Konfigurationsmenü definierte Bezeichnung. Wfms Die Gesamtzahl der mit der Maske verglichenen Signale. „Failed“ (Fehlgeschlagen) Die Anzahl der Signale, die eine oder mehrere Proben enthielten, die gegen die Maske verstoßen haben. Hits (Treffer) (optionale Anzeige) Für jedes Segment, aus dem die Maske besteht, wird eine Zeile erstellt.
- Seite 36 Umgang mit dem Gerät • Streichen Sie das Badge vom rechten Rand der Anzeige weg, um es aus der Ergebnisleiste zu entfernen. Wenn Sie vom rechten Rand der Ergebnisleiste nach links streichen, wird das Badge wiederhergestellt. Das Badge kann nur innerhalb von 10 Sekunden nach der Entfernung wiederhergestellt werden.
- Seite 37 Umgang mit dem Gerät Bedienelemente Beschreibung Configure Measurement/Search Configure Measurement or Search badges (Messung/Suche konfigurieren) Delete Measurement/Search (Messung/ Löscht das ausgewählte Mess- (Standard, Jitter, Leistung, DDR usw.)/Such-Badge Suche löschen) Delete all Measurement/Search (Alle Löscht alle Mess- (Standard, Jitter, Leistung, DDR usw.)/Such-Badges in der Messungen/Suchen löschen) Ergebnisleiste.
- Seite 38 Zubehörteil wird nicht unterstützt. Prb Fault Kritischer Fehler an Zubehörteil Bitte schließen Sie die Zubehörteile wieder an. Kontaktieren Sie den Tektronix-Service, wenn das Problem weiterhin bestehen bleibt. Over Rng Spannung oder Strom des Signals liegt zu hoch. Bitte verringern Sie die Signalamplitude.
- Seite 39 Umgang mit dem Gerät Badge Messwertanzeige Funktion Beschreibung „Previous“ (Zurück) Über die Schaltfläche „Previous“ (Zurück) gelangen Sie zur vorherigen Erfassung. „Next“ (Weiter) Über die Schaltfläche „Next“ (Weiter) gelangen Sie zur nächsten Erfassung. Wiedergabe/Pause Erfassungen werden mit der angegebenen Wiedergabegeschwindigkeit wiedergegeben und beginnen bei der aktuell ausgewählten Erfassung. Die Schaltfläche „Play“...
- Seite 40 Umgang mit dem Gerät System-Badges System-Badges (in der Einstellungsleiste) zeigen die wesentlichen Horizontal-, Trigger-, und Erfassungseinstellungen an. Sie können System-Badges nicht löschen. Tippen Sie doppelt auf ein System-Badge, um das entsprechende Konfigurationsmenü zu öffnen. Das Horizontal-Badge verfügt außerdem über Skala-Schaltflächen. Diese werden durch einfaches Tippen auf das Badge angezeigt. Verwenden Sie die Horizontalskala-Schaltflächen, um die Einstellungen der horizontalen Zeit zu erhöhen oder zu verringern.
- Seite 41 Umgang mit dem Gerät Badge-Auswahlstatus Die äußere Erscheinung eines Badges zeigt seinen Auswahlstatus an (ausgewählt/nicht ausgewählt) und gibt Auskunft, ob Messungen gelöscht werden müssen, um ein Kanal- oder Signal-Badge zu schließen. Badge-Typ Ausgewählt Nicht ausgewählt Deaktiviert oder in Gebrauch Kanal oder Signal Messung Konfigurationsmenüs Im Konfigurationsmenü...
- Seite 42 Umgang mit dem Gerät Tippen Sie außerhalb eines Konfigurationsmenüs, um es zu schließen. Zum Öffnen von Hilfeinformation zu einem Konfigurationsmenü, tippen Sie auf das Fragezeichensymbol in der oberen rechten Ecke des Menüs. Zoom-Benutzeroberfläche Verwenden Sie die Zoom-Tools zur Vergrößerung von Signaldarstellungen, um Details einsehen zu können. 1.
- Seite 43 Umgang mit dem Gerät 4. Mit der Schaltfläche Draw-a-Box (Feld zeichnen) können Sie zwischen dem Zeichnen eines Zoom-Feldes (Standardmodus), dem Zeichnen von Bereichen für die Funktion Visual Trigger (visueller Trigger) und dem Zeichnen von Segmenten für Mask Testing (Maskentest) umschalten. Die Schaltfläche befindet sich unten in der Ergebnisleiste. Mit einem Zoom-Feld können Sie schnell ein Feld um einen Interessenbereich in der Signal- oder Zoom-Übersicht herum zeichnen.
- Seite 44 Umgang mit dem Gerät Aufgabe Aktion auf der Touchscreen- Mausaktion Benutzeroberfläche Anzeigen von Skalierungs- oder Tippen Sie auf das Badge. Klicken Sie auf das Badge. Navigationstasten auf einem Badge (Signal, Messung Suche, horizontal). Öffnen Sie ein Doppeltippen Sie auf das Badge, die Ansicht oder Klicken Sie doppelt auf das Badge, die Ansicht Konfigurationsmenü...
- Seite 45 Umgang mit dem Gerät Aufgabe Aktion auf der Touchscreen- Mausaktion Benutzeroberfläche Schließen oder öffnen Sie die Tippen Sie auf die Results Bar Handle (Griff Tippen Sie auf die Results Bar Handle (Griff Results Bar (Ergebnisleiste), der Ergebnisleiste, drei vertikale Punkte am der Ergebnisleiste, drei vertikale Punkte am um den Bereich der Waveform Rand) oder an eine andere Stelle zwischen der...
- Seite 46 Konfiguration des Geräts Konfiguration des Geräts Einstellung von Zeitzone und Zeitanzeigeformat Stellen Sie Datum und Uhrzeit so ein, dass gespeicherte Dateien mit dem korrekten Datum und der korrekten Uhrzeit in Ihrer Zeitzone versehen werden. Sie können ebenfalls das Zeitanzeigeformat (12 oder 24 Stunden) einstellen. 1.
- Seite 47 4. Schließen Sie den Konfigurationsdialog der Calibration (Kalibrierung), wenn die SPC erfolgreich durchgeführt wurde. 5. Wenn die SPC fehlschlägt, notieren Sie den Wortlaut der Fehlermeldung(en). Stellen Sie sicher, dass alle Tastköpfe und Kabelverbindungen ausgesteckt wurden und führen Sie die SPC erneut aus. Kontaktieren Sie Tektronix-Kundenservice, wenn die SPC weiterhin fehlschlägt.
- Seite 48 Konfiguration des Geräts Kompensieren von Tastköpfen der TPP-Serie Mithilfe der Tastkopfkompensation wird die Hochfrequenzresonanz eines Tastkopfs für eine optimale Signalerfassung und Messgenauigkeit eingestellt. Das Oszilloskop kann Kompensationswerte für eine unbegrenzte Anzahl von Tastkopf-/Kanalkombinationen automatisch testen und speichern. Das Oszilloskop speichert die Kompensationswerte für jede Tastkopf- oder Kanalkombination und ruft die Kompensationswerte automatisch ab, sobald Sie den Tastkopf anschließen.
- Seite 49 Konfiguration des Geräts Wenn im Statusfeld der Tastkopfkompensation Pass angezeigt wird, ist der Tastkopf für diesen Kanal bereits kompensiert. Sie können mit dem Tastkopf bei einem anderen Kanal wieder bei Schritt 1 beginnen oder einen anderen Tastkopf an diesen Kanal anschließen und bei Schritt 1 beginnen.
- Seite 50 Bedienungsgrundlagen Bedienungsgrundlagen Kanalsignal zur Signalansicht hinzufügen Auf diese Weise können Sie ein Kanalsignal zur Signalansicht hinzufügen. 1. Verbinden Sie ein Signal/mehrere Signale mit einem Kanaleingang/mehreren Kanaleingängen. 2. Tippen Sie auf eine Schaltfläche mit der Aufschrift „Inactive Channel“ (Inaktiver Kanal) eines verbundenen Kanals. Der ausgewählte Kanal wird zur Signalansicht und eine Kanal-Badge zur Einstellungsleiste hinzugefügt.
- Seite 51 Bedienungsgrundlagen 2. Tippen Sie auf das Panel Probe Setup (Tastkopf-Setup) zum Bestätigen der Tastkopfeinstellungen und führen Sie eine Konfiguration oder Kompensation für unterstützte Tastköpfe aus. 3. Tippen Sie auf das Panel Other (Sonstiges), um Parameter für Tastkopf-Versatzausgleich, externe Dämpfung und alternative Einheiten einzustellen.
- Seite 52 Bedienungsgrundlagen 1. Stellen Sie eine Verbindung zwischen dem Tastkopf und dem Interessensignal auf einem erreichbaren Kanal her. Das Signal kann analog oder digital sein. 2. Tippen Sie doppelt auf das Trigger-Badge und setzen Sie die Triggerquelle auf die Triggerquelle des Interessensignals. 3.
- Seite 53 Bedienungsgrundlagen 2. Wählen Sie einen Trigger aus der Liste Trigger Type (Trigger-Typ). Der Trigger-Typ legen fest, welche Felder im Menü verfügbar sind und aktualisiert die Abbildung, damit der Trigger-Typ grafisch dargestellt werden kann. Um auf einen Bus zu triggern, müssen Sie den Bus zunächst zur Signalansicht hinzufügen. See Ein Math-, Referenz- oder Bus-Signal hinzufügen auf Seite 54...
- Seite 54 Bedienungsgrundlagen 2. Wählen Sie die Erfassungsmethode aus der Liste der Acquisition Mode (Erfassungsmodi). Legen Sie alle sonstigen mit dem ausgewählten Erfassungstyp zusammenhängenden Parameter fest. 3. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Einstellungen. 4. Tippen Sie an einen Punkt außerhalb des Menüs, um es zu schließen. Horizontale Parameter festlegen Verwenden Sie dieses Verfahren, um die Parameter für die horizontale Zeitbasis einzustellen, z.
- Seite 55 Bedienungsgrundlagen 3. Verwenden Sie die Konfigurationsmenüs zum Einstellen der Signalparameter. Welche Felder angezeigt werden, hängt vom Signal und der im Menü vorgenommenen Auswahl ab. Auswahländerungen werden sofort übernommen. Dieses Beispiel zeigt, wie Sie ein Math-Signal hinzufügen können, indem Sie die Felder mit der Aufschrift Math Source (Mathematische Quelle) verwenden, um Ch 1 und Ch 2 als Signalquellen auszuwählen, wodurch der Math-Typ als Basic (elementarer) mathematischer Vorgang eingestellt und Kanal 2 von Kanal 1 subtrahiert wird.
- Seite 56 Bedienungsgrundlagen Anmerkung: Signale müssen zur Verwendung für Messungen nicht angezeigt werden, solange das Kanal- oder Signal- Badge in der Settings Bar (Einstellungsliste) das zu messende Signal erfasst. Tippen Sie auf die Taste Add New...Measure (Neue Messung hinzufügen), um das Konfigurationsmenü Add Measurements (Messungen hinzufügen) zu öffnen, oder ziehen Sie die Taste „Measure“...
- Seite 57 Bedienungsgrundlagen Wählen Sie aus den Tasten der Messkategorie aus (z. B. Amplitude Measurements (Amplitudenmessungen) oder Timing Measurements (Timing-Messungen)), um Messungen für diese Kategorien anzuzeigen. In diesem Menü sind auch einige optionale Messpakete wie PWR, DJA, DBDDR3, DPM und IMDA verfügbar. Wählen Sie eine Messung aus und tippen Sie auf Add (Hinzufügen), um die Messungen zu der Results Bar (Ergebnisleiste) hinzuzufügen.
- Seite 58 Bedienungsgrundlagen 10. Um weitere Einstellungen an einer Messung vorzunehmen, doppeltippen Sie auf ein Mess-Badge, um ein Konfigurationsmenü für die Messung zu öffnen. Siehe Konfiguration einer Messung auf Seite 58. 11. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Einstellungen. Konfiguration einer Messung Auf folgende Weise können Sie statistische Anzeigen zum Mess-Badge hinzufügen, Darstellungen für die Messungen anzeigen und Messparameter einstellen (Konfiguration, globale vs.
- Seite 59 Bedienungsgrundlagen Darstellung einer Messung hinzufügen Mit den Messungsdarstellungen können Sie die Verteilung des Auftretens von Signaldatenpunkten (Histogramm), die Frequenzkomponenten (Spektrum) eines Signals, den zeitlichen Trend einer Messung, ein Augendiagramm und andere unterstützte Darstellungen darstellen. Verfügbare Darstellungen hängen von der Messung ab. 1.
- Seite 60 Bedienungsgrundlagen Sie können Messungen mehr als eine Darstellung hinzufügen (zu verschiedenen Messungen oder zu der gleichen Messung). Sie können z. B. zwei Histogrammdarstellungen für dieselbe Messung hinzufügen und eines so einstellen, dass die X-Achse mit einer logarithmischen Skala angezeigt wird, während die andere Darstellung die X-Achse mit einer linearen Skala anzeigt. 3.
- Seite 61 Bedienungsgrundlagen 2. Tippen Sie auf die Taste Add New...Search (Neuen Suchvorgang hinzufügen), um das Konfigurationsmenü „Search“ (Suche) zu öffnen. 3. Verwenden Sie die Felder des Konfigurationsmenüs, um Suchkriterien so festzulegen, wie Sie es für eine Trigger-Bedingung tun würden (Wählen Sie den Suchtyp, die Quelle und die Bedingungen, für die die Suche durchgeführt werden soll). Anmerkung: Sie können nicht nach sequenziellen Events suchen (es gibt keinen Sequenz-Suchtyp).
- Seite 62 Bedienungsgrundlagen 8. Um das Instrument wieder in den normalen Erfassungsmodus zu versetzen, tippen Sie auf das Zoom-Symbol in der oberen rechten Ecke der Signalansicht und schalten Sie so den Zoom-Modus aus. Drücken Sie anschließend die Run/Stop-Taste (Start/Stopp) auf der Frontplatte, um das Gerät in den Betriebsmodus zu versetzen. Mess- oder Such-Badge löschen Auf diese Weise können Sie ein Mess- oder Such-Badge aus der Ergebnisleiste entfernen.
- Seite 63 Bedienungsgrundlagen 3. Verwenden Sie die anderen Steuerelemente, um den Algorithmus für die Interpolation der Signale, das Nachleuchten, die Darstellung und die Intensität der Signalpunkte sowie die Rasterform und -intensität einzustellen. 4. Tippen Sie auf das Symbol Help (Hilfe) im Menütitel, um das Menüansichtshilfe-Topic für mehr Informationen über die Signalansichtsparameter zu öffnen.
- Seite 64 Bedienungsgrundlagen 3. Verwenden Sie die Mehrfunktions-Drehknöpfe A und B, um die Cursor zu bewegen, oder bewegen Sie die Cursor via Touch and Drag. Cursor zeigen Messwertanzeigen, in denen Positions- und Differenzmessungen zwischen den Cursorn angezeigt werden. 4. Um die Cursor zu einem anderen Kanal oder Signal zu bewegen, tippen Sie einfach in dieses Signal-Raster. 5.
- Seite 65 Bedienungsgrundlagen 6. Um Die Cursor zwischen zwei Signalen zu teilen, tippen Sie auf das Feld Source (Quelle), wählen Sie Split (geteilt) aus und wählen Sie die Quelle für jeden Cursor aus. Die Cursor werden zu den angegebenen Signalen bewegt. 7. Tippen Sie auf das Hilfesymbol auf dem Menütitel für mehr Informationen zu den Menüeinstellungen. 8.
- Seite 66 Bedienungsgrundlagen • Das Gerät muss mit dem Netzwerk, an das der PC angeschlossen ist, verbunden und über dieses Netzwerk erreichbar sein. Siehe Verbindung zu einem Netzwerk (LAN) herstellen auf Seite 49 • The IP address of the instrument that you want to access (IP-Adresse des Geräts, auf das Sie zugreifen möchten). Zur Bestimmung der IP-Adresse des Geräts, wählen Sie Utility >...
- Seite 67 Reinigungsmittel mit einer 75%igen Isopropylalkohollösung. Bevor Sie ein anderes Reinigungsmittel verwenden, lassen Sie sich von Ihrem Tektronix Service Center oder einem Vertreter beraten. Äußere Inspektion Prüfen Sie das Äußere des Geräts auf Schäden, Verschleiß und fehlende Teile. Reparieren Sie umgehend Defekte, die zu Verletzungen oder weiteren Schäden am Gerät führen können.
- Seite 68 Name und Telefonnummer eines Ansprechpartners • Typ und Seriennummer des Gerätes • Grund der Einsendung • Eine vollständige Beschreibung der gewünschten Dienstleistungen Bringen Sie die Adresse des Tektronix Service Centers und die Rücksendeadresse an zwei gut sichtbaren Stellen auf dem Versandkarton...
- Seite 69 Index Diebstahlsicherungskabel anschließen. Dokumentation A Drehknopf Drehknopf A AFG Out (Rückwand) Drehknopf B AFG-Option DVM-Option An eine Werkbank oder ein Rack anschließen. Änderung der Messeinstellungen Anforderungen Höhe e*Scope Leistung Ein- und Ausschalten Luftfeuchtigkeit Eine Messung darstellen Signaleingänge eines Signals Temperatur Intensität Umgebung Nachleuchten...
- Seite 70 Hinzufügen (Fortsetzung) einer Messungsdarstellung Horizontal-Bedienelemente Öffnen Sie das Erfassungsmenü Horizontalmenü, öffnen Öffnen Sie das Horizontalmenü Informationen zu dem Gestelleinbausatz Intensität, Raster Pegel-Drehknopf Intensität, Signal Positions-Drehknopf Positions-Drehknopf (horizontal) Kabelschloss Kabelsicherheitsschloss Rasterform Kanal anzeigen Rasterintensität Ref In Kanal-Badge Kanaleinstellungen Ref In (Rückwand) Ref-Schaltfläche Kanalmenü...
- Seite 71 Taste „More“ (Weiter) ändern Sie das Nachleuchten Taste „Plot“ (Darstellung) ändern Sie den Anzeigemodus (übereinander angeordnet oder Taste „Results Table“ (Ergebnistabelle) überlagert) Taste „Search“ (Suche) ändern Sie die Anzeigeeinstellungen Tasten mit der Aufschrift „Inactive Channel“ (Inaktiver Kanal) ändern Sie die Messeinstellungen Tasten, Menü...
