Erfassung
Verwendung des Modus FastFrame
FastFrame ermöglicht Ihnen, viele Triggerereignisse als Einzelaufzeichnungen in einer größeren Aufzeichnung zu erfassen
und anschließend jede Aufzeichnung einzeln anzuzeigen und zu messen. Zeitmarken zeigen die absolute Triggerzeit für
einen bestimmten Frame und die relative Zeit zwischen Triggern von zwei bestimmten Frames an.

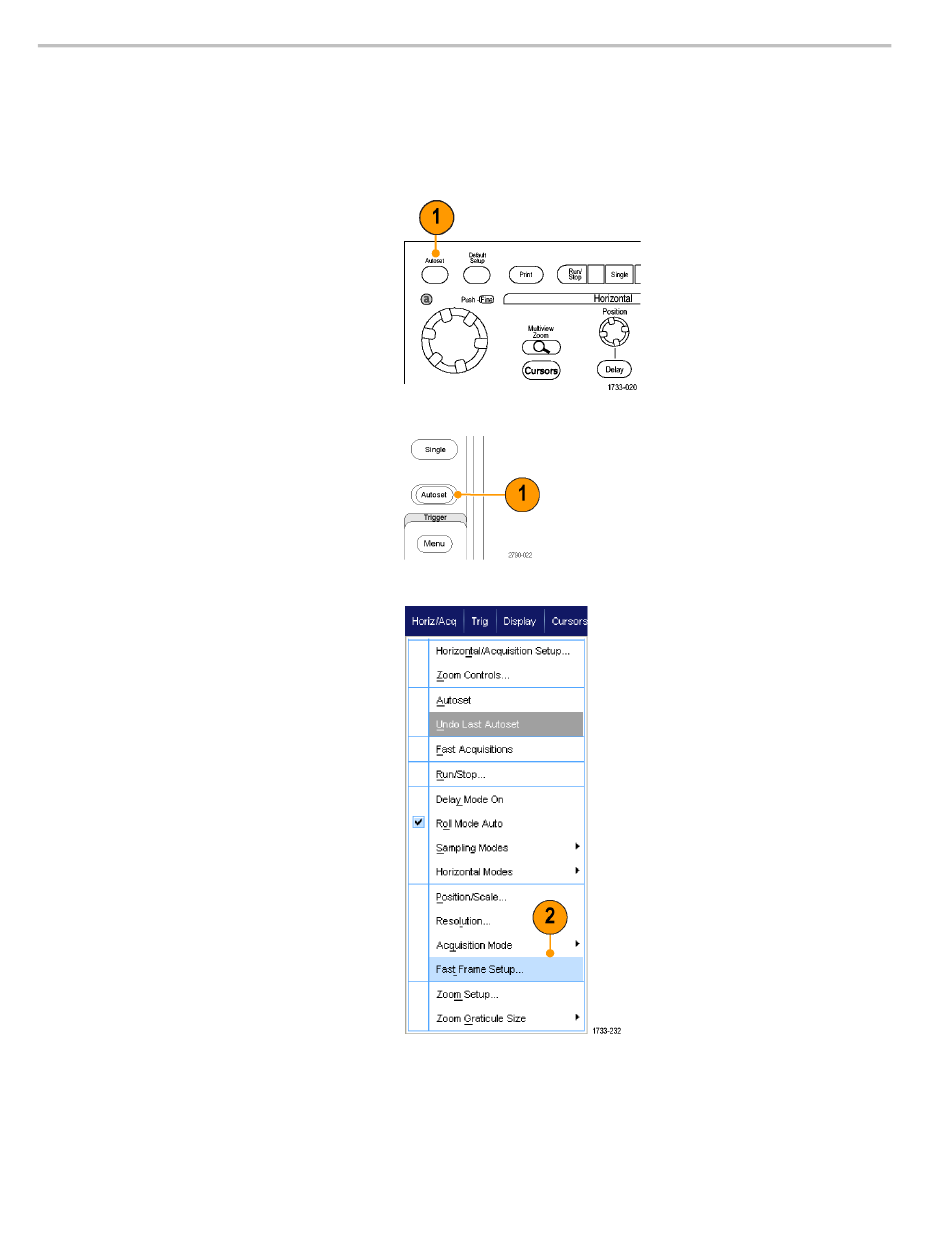

1. Drücken Sie AUTOSET (Auto-Setup),
um die horizontalen, vertikalen und
Triggersteuerelemente festzulegen
bzw. um die Steuerelemente manuell
festzulegen.
2. Wählen Sie Horiz/Acq > FastFrame
Setup (Horizontal/Erfassung >
FastFrame-Einstellung) aus.
60
Benutzerhandbuch der Serien DSA/DPO70000D, MSO70000C, DSA/DPO70000C, DPO7000C und MSO/DPO5000
Serien DSA/DPO70000D, MSO/DSA/DPO70000C und DPO7000C
Serien MSO5000 und DPO5000
